Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

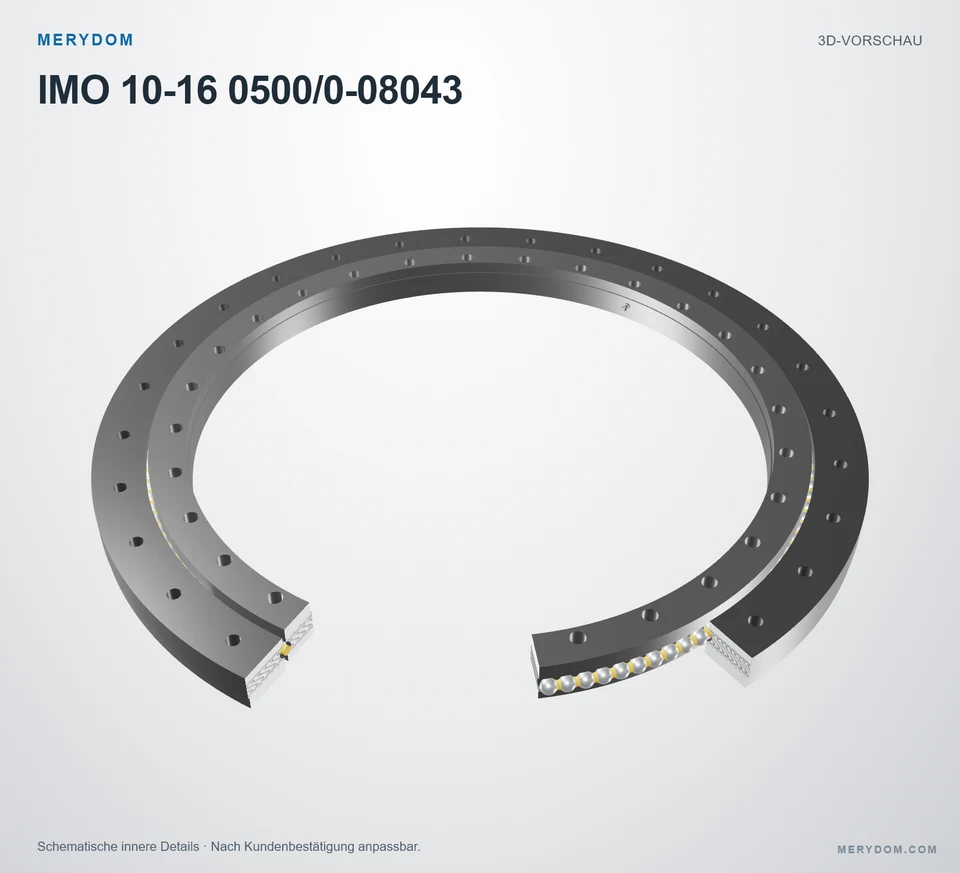

Drehverbindung als Ersatz für IMO 10-16 0500/0-08043
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-16 0500/0-08043. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 10-16 0500/0-08043. Serie: 116. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
10-16 0500/0-08043
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-16 0500/0-08043.
- Overall OD (Do)
- 580 mm
- Overall ID (di)
- 440 mm
- Gesamthöhe
- 35 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 28 / 28 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

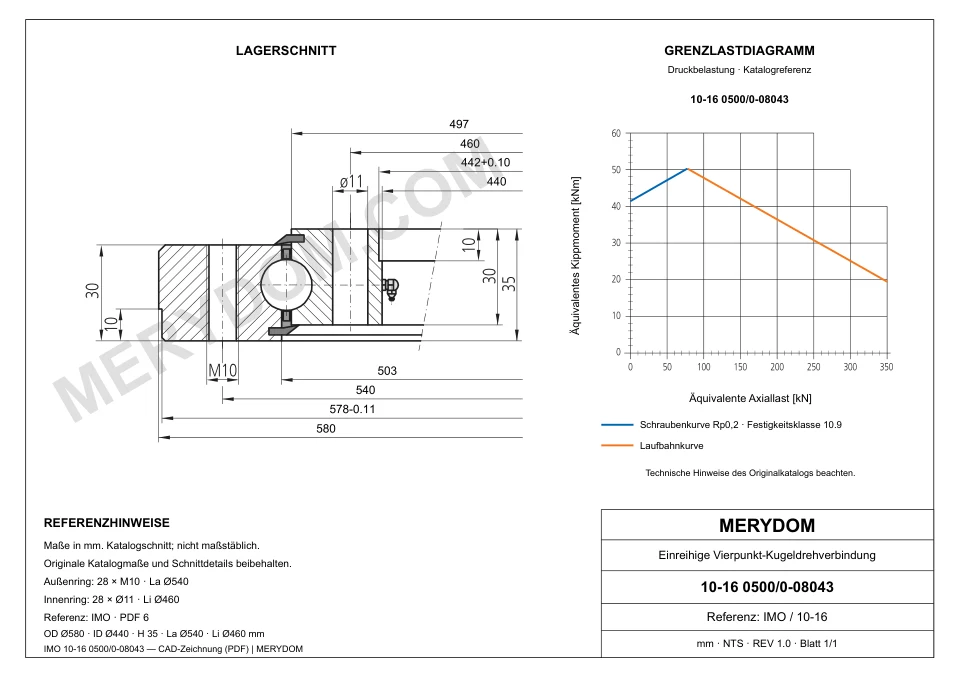

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 580 mm
- Gesamt-Innendurchmesser (di)
- 440 mm
- Gesamtgewicht (G)
- 24 kg
- Gesamthöhe (H)
- 35 mm
- Äußerer Zentrierdurchmesser (Daz)
- 578-0.11 mm
- Innerer Zentrierdurchmesser (diz)
- 442+0.10 mm
- Innendurchmesser des Außenrings (Di)
- 503 mm
- Außendurchmesser des Innenrings (da)
- 497 mm
- Außenringhöhe laut Katalog
- 30 mm
- Innenringhöhe laut Katalog
- 30 mm
Befestigung
- Lochkreis Außenring (La)
- 540 mm
- Montagebohrungen am Außenring (na)
- 28
- Lochkreis Innenring (Li)
- 460 mm
- Montagebohrungen am Innenring (ni)
- 28
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M10
- Montagebohrungsdurchmesser am Innenring (Øi)
- 11 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 10-16 0500/0-08043
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 10-16 0500/0-08043 |
| Zertifiziert austauschbar mit | IMO 10-16 0500/0-08043 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 116 Serie |
| Referenzmodell | 10-16 0500/0-08043 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 580 mm |
| Gesamt-Innendurchmesser (di) | 440 mm |
| Gesamtgewicht (G) | 24 kg |
| Gesamthöhe (H) | 35 mm |
| Äußerer Zentrierdurchmesser (Daz) | 578-0.11 mm |
| Innerer Zentrierdurchmesser (diz) | 442+0.10 mm |
| Innendurchmesser des Außenrings (Di) | 503 mm |
| Außendurchmesser des Innenrings (da) | 497 mm |
| Außenringhöhe laut Katalog | 30 mm |
| Innenringhöhe laut Katalog | 30 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 540 mm |
| Montagebohrungen am Außenring (na) | 28 |
| Lochkreis Innenring (Li) | 460 mm |
| Montagebohrungen am Innenring (ni) | 28 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M10 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 11 mm |
| Tragzahlen | |
| Statische radiale Tragzahl (Co_rad) | 253 kN |
| Statische axiale Tragzahl (Co_ax) | 517 kN |
| Dynamische radiale Tragzahl (C_rad) | 142 kN |
| Dynamische axiale Tragzahl (C_ax) | 122 kN |
| Weitere Angaben | |
| Anzahl der Schmierstellen laut Katalog | 1 |
| Ring mit Schmierstellen laut Katalog | Innenring |
| Schmieranschlussspezifikation laut Katalog | Taper type grease nipple, form C, in filling plug |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

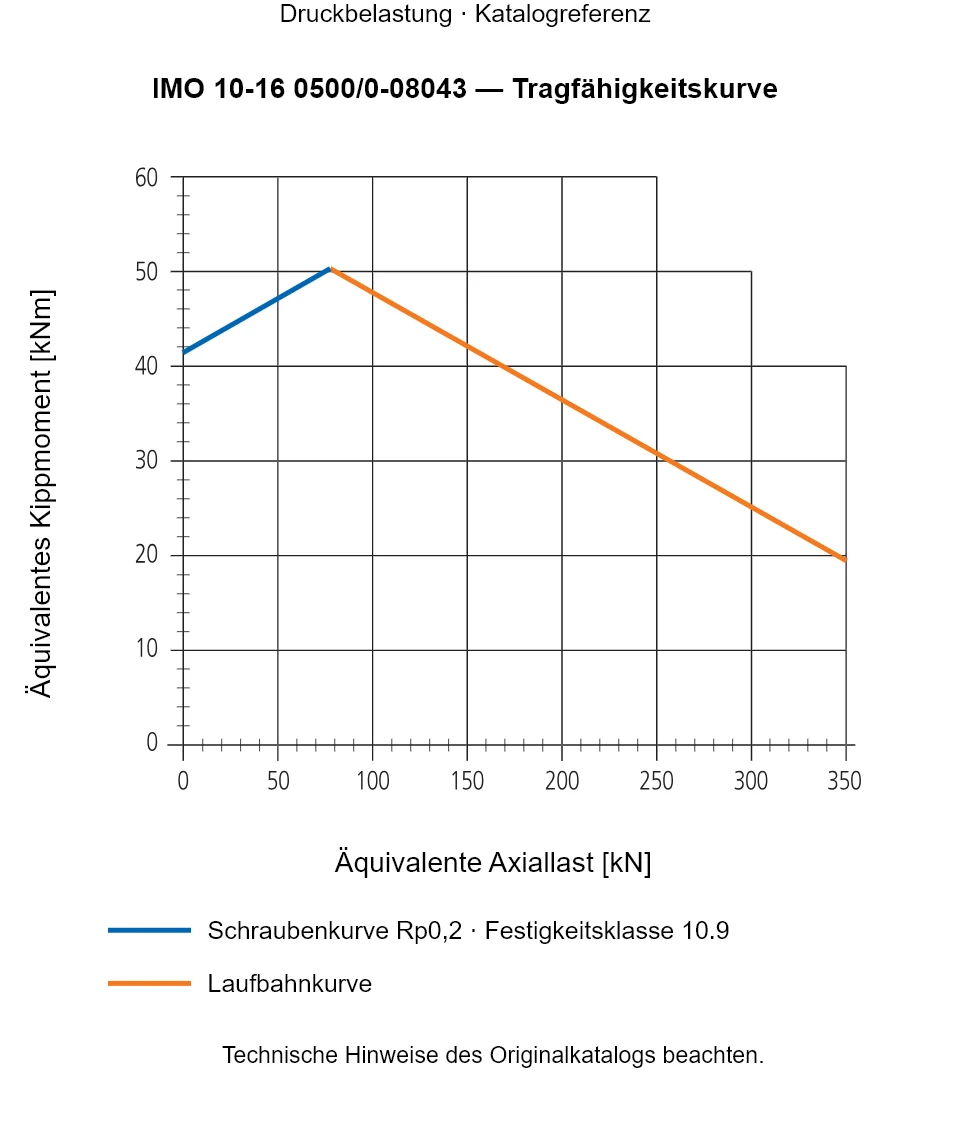

IMO 10-16 0500/0-08043 — Tragfähigkeitskurve
IMO 10-16 0500/0-08043 — Tragfähigkeitskurve
IMO 10-16 0500/0-08043 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 10-16 0500/0-08043
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
