Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für IMO 11-20 0411/1-02113
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0411/1-02113. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-20 0411/1-02113. Serie: 120. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-20 0411/1-02113
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0411/1-02113.
- Overall OD (Do)
- 504.0 mm
- Overall ID (di)
- 342 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 20 / 24 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 504 mm
- Gesamt-Innendurchmesser (di)
- 342 mm
- Gesamthöhe (H)
- 56 mm
- Innerer Zentrierdurchmesser (diz)
- 343.5+0.09 mm
- Innendurchmesser des Außenrings (Diz)
- 417+0.10 mm
- Außendurchmesser des Innenrings (da)
- 412,5 mm
- Gesamtgewicht (G)
- 32 kg
- Außenringhöhe laut Katalog
- 44 mm
- Innenringhöhe laut Katalog
- 44 mm
Befestigung
- Lochkreis Außenring (La)
- 455 mm
- Montagebohrungen am Außenring (na)
- 20
- Lochkreis Innenring (Li)
- 368 mm
- Montagebohrungen am Innenring (ni)
- 24
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M12
- Montagebohrungsdurchmesser am Innenring (Øi)
- 14 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 495 mm
- Verzahnungsmodul (m)
- 5 mm
- Zähnezahl (z)
- 99
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-20 0411/1-02113
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-20 0411/1-02113 |
| Zertifiziert austauschbar mit | IMO 11-20 0411/1-02113 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 120 Serie |
| Referenzmodell | 11-20 0411/1-02113 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 504 mm |
| Gesamt-Innendurchmesser (di) | 342 mm |
| Gesamthöhe (H) | 56 mm |
| Innerer Zentrierdurchmesser (diz) | 343.5+0.09 mm |
| Innendurchmesser des Außenrings (Diz) | 417+0.10 mm |
| Außendurchmesser des Innenrings (da) | 412,5 mm |
| Gesamtgewicht (G) | 32 kg |
| Außenringhöhe laut Katalog | 44 mm |
| Innenringhöhe laut Katalog | 44 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 455 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Lochkreis Innenring (Li) | 368 mm |
| Montagebohrungen am Innenring (ni) | 24 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M12 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 495 mm |
| Verzahnungsmodul (m) | 5 mm |
| Zähnezahl (z) | 99 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 11,75 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 23,5 kN |
| Statische radiale Tragzahl (Co_rad) | 254 kN |
| Statische axiale Tragzahl (Co_ax) | 592 kN |
| Dynamische radiale Tragzahl (C_rad) | 156 kN |
| Dynamische axiale Tragzahl (C_ax) | 156 kN |
| Weitere Angaben | |
| Anzahl der Schmierstellen laut Katalog | 4 |
| Ring mit Schmierstellen laut Katalog | Innenring |
| Schmieranschlussspezifikation laut Katalog | Taper type grease nipples on circumference |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

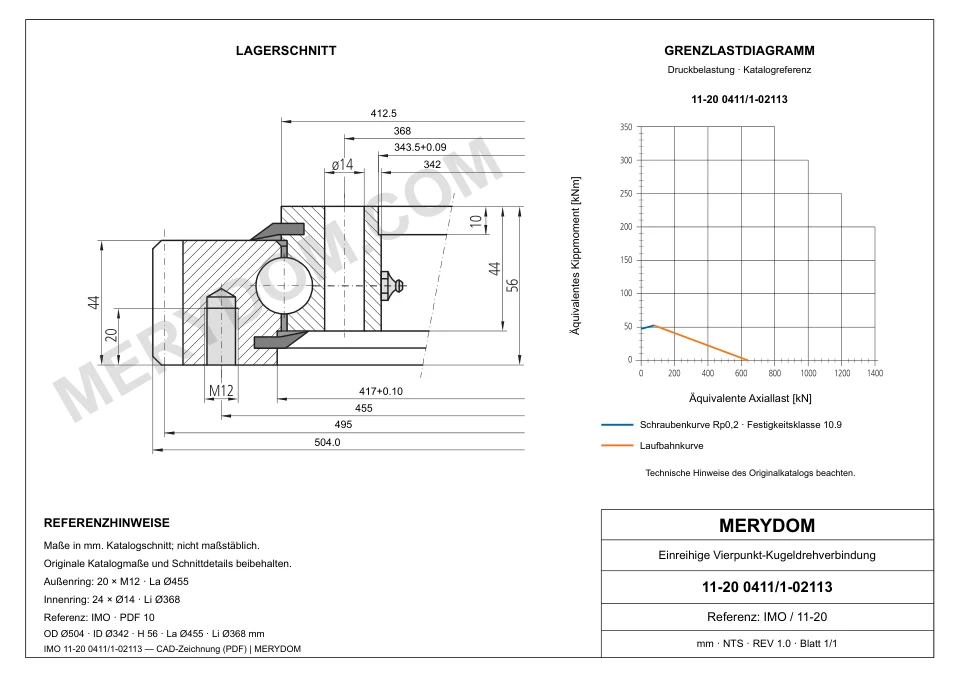

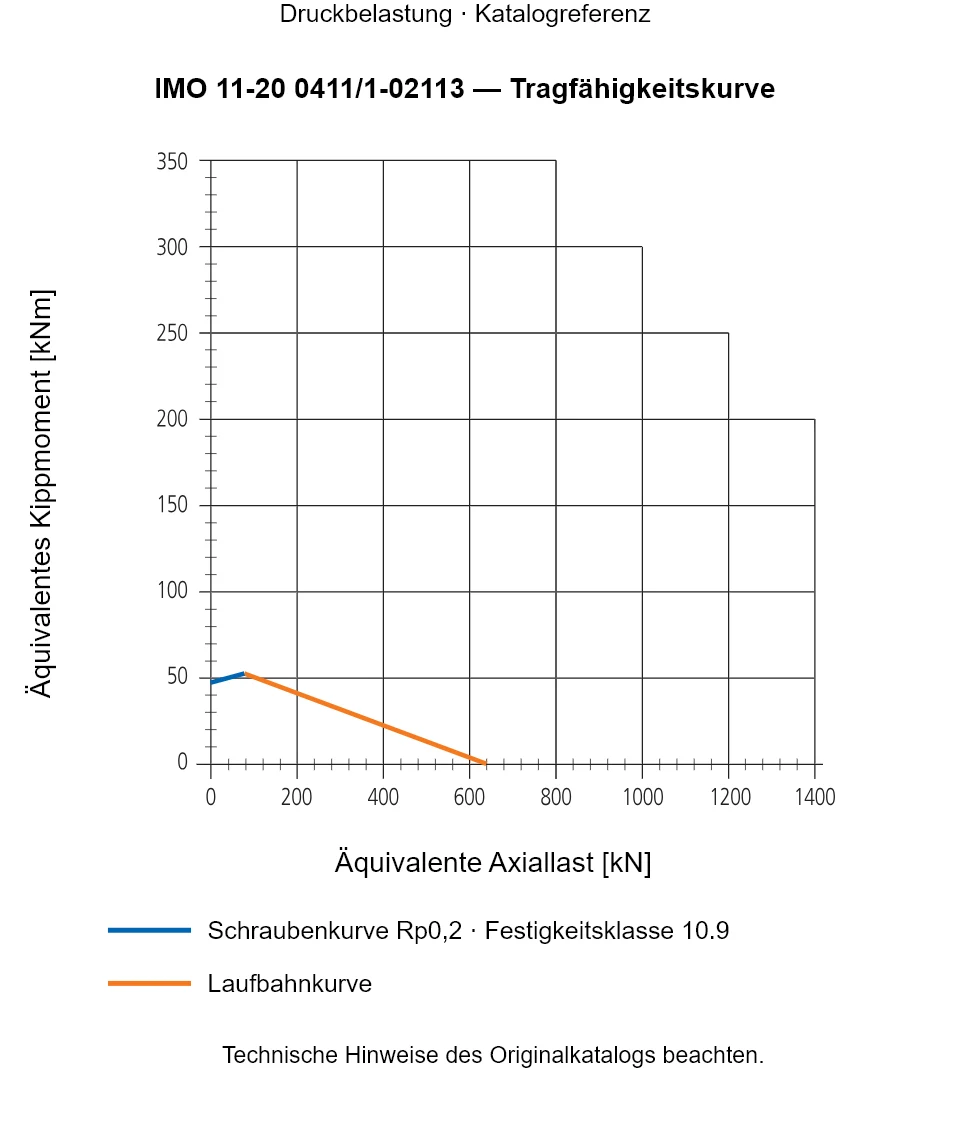

IMO 11-20 0411/1-02113 — Tragfähigkeitskurve
IMO 11-20 0411/1-02113 — Tragfähigkeitskurve
IMO 11-20 0411/1-02113 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 11-20 0411/1-02113
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
