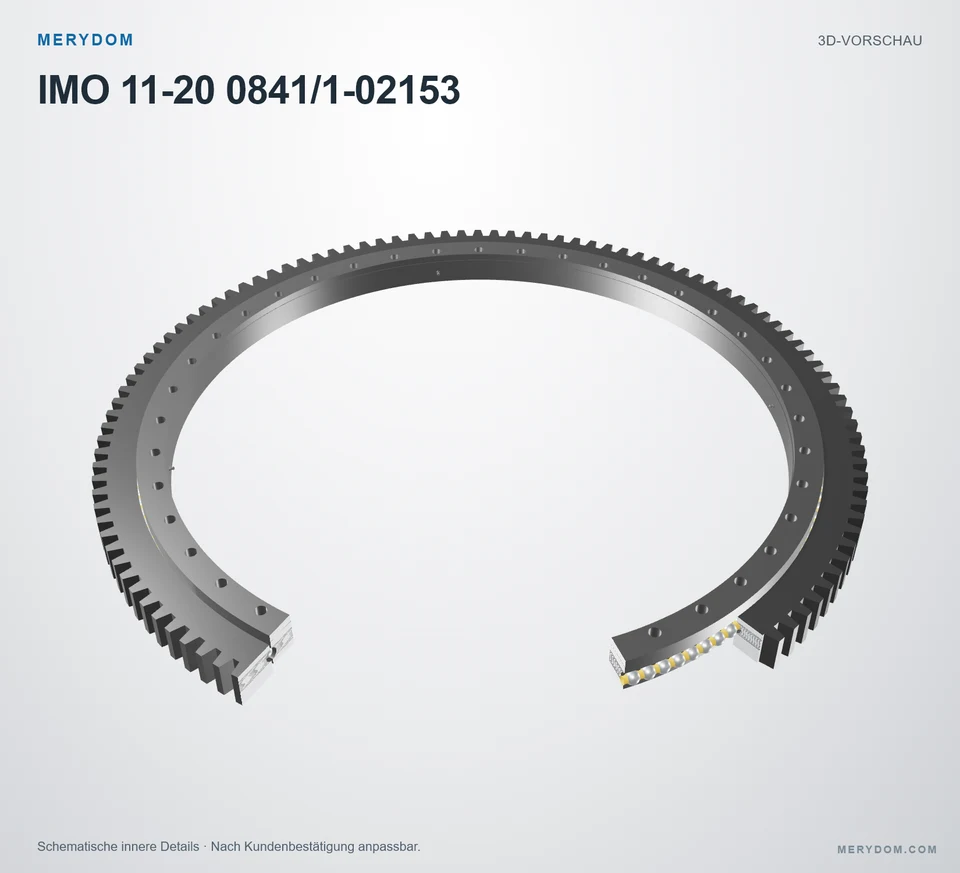

Drehverbindung als Ersatz für IMO 11-20 0841/1-02153
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0841/1-02153. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-20 0841/1-02153. Serie: 120. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-20 0841/1-02153
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-20 0841/1-02153.
- Overall OD (Do)
- 950.4 mm
- Overall ID (di)
- 772 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 40 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

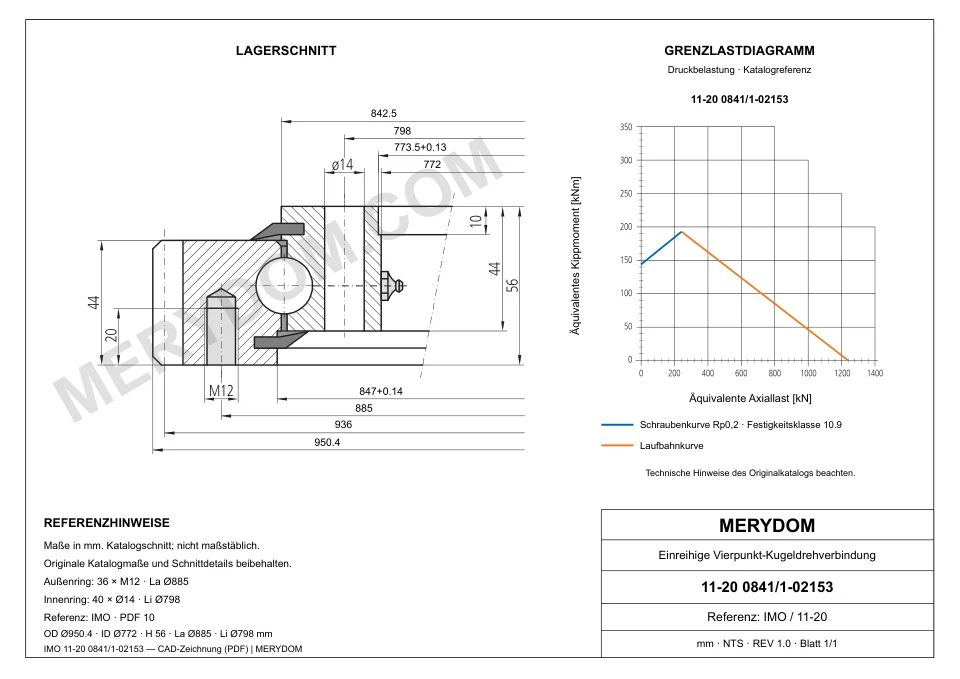

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 950,4 mm
- Gesamt-Innendurchmesser (di)
- 772 mm
- Gesamthöhe (H)
- 56 mm
- Innerer Zentrierdurchmesser (diz)
- 773.5+0.13 mm
- Innendurchmesser des Außenrings (Diz)
- 847+0.14 mm
- Außendurchmesser des Innenrings (da)
- 842,5 mm
- Gesamtgewicht (G)
- 71 kg
- Außenringhöhe laut Katalog
- 44 mm
- Innenringhöhe laut Katalog
- 44 mm
Befestigung
- Lochkreis Außenring (La)
- 885 mm
- Montagebohrungen am Außenring (na)
- 36
- Lochkreis Innenring (Li)
- 798 mm
- Montagebohrungen am Innenring (ni)
- 40
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M12
- Montagebohrungsdurchmesser am Innenring (Øi)
- 14 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 936 mm
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 117
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-20 0841/1-02153
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-20 0841/1-02153 |
| Zertifiziert austauschbar mit | IMO 11-20 0841/1-02153 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 120 Serie |
| Referenzmodell | 11-20 0841/1-02153 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 950,4 mm |
| Gesamt-Innendurchmesser (di) | 772 mm |
| Gesamthöhe (H) | 56 mm |
| Innerer Zentrierdurchmesser (diz) | 773.5+0.13 mm |
| Innendurchmesser des Außenrings (Diz) | 847+0.14 mm |
| Außendurchmesser des Innenrings (da) | 842,5 mm |
| Gesamtgewicht (G) | 71 kg |
| Außenringhöhe laut Katalog | 44 mm |
| Innenringhöhe laut Katalog | 44 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 885 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Lochkreis Innenring (Li) | 798 mm |
| Montagebohrungen am Innenring (ni) | 40 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M12 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 14 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 936 mm |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 117 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 27,9 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 50,3 kN |
| Statische radiale Tragzahl (Co_rad) | 519 kN |
| Statische axiale Tragzahl (Co_ax) | 1.212 kN |
| Dynamische radiale Tragzahl (C_rad) | 204 kN |
| Dynamische axiale Tragzahl (C_ax) | 205 kN |
| Weitere Angaben | |
| Anzahl der Schmierstellen laut Katalog | 4 |
| Ring mit Schmierstellen laut Katalog | Innenring |
| Schmieranschlussspezifikation laut Katalog | Taper type grease nipples on circumference |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

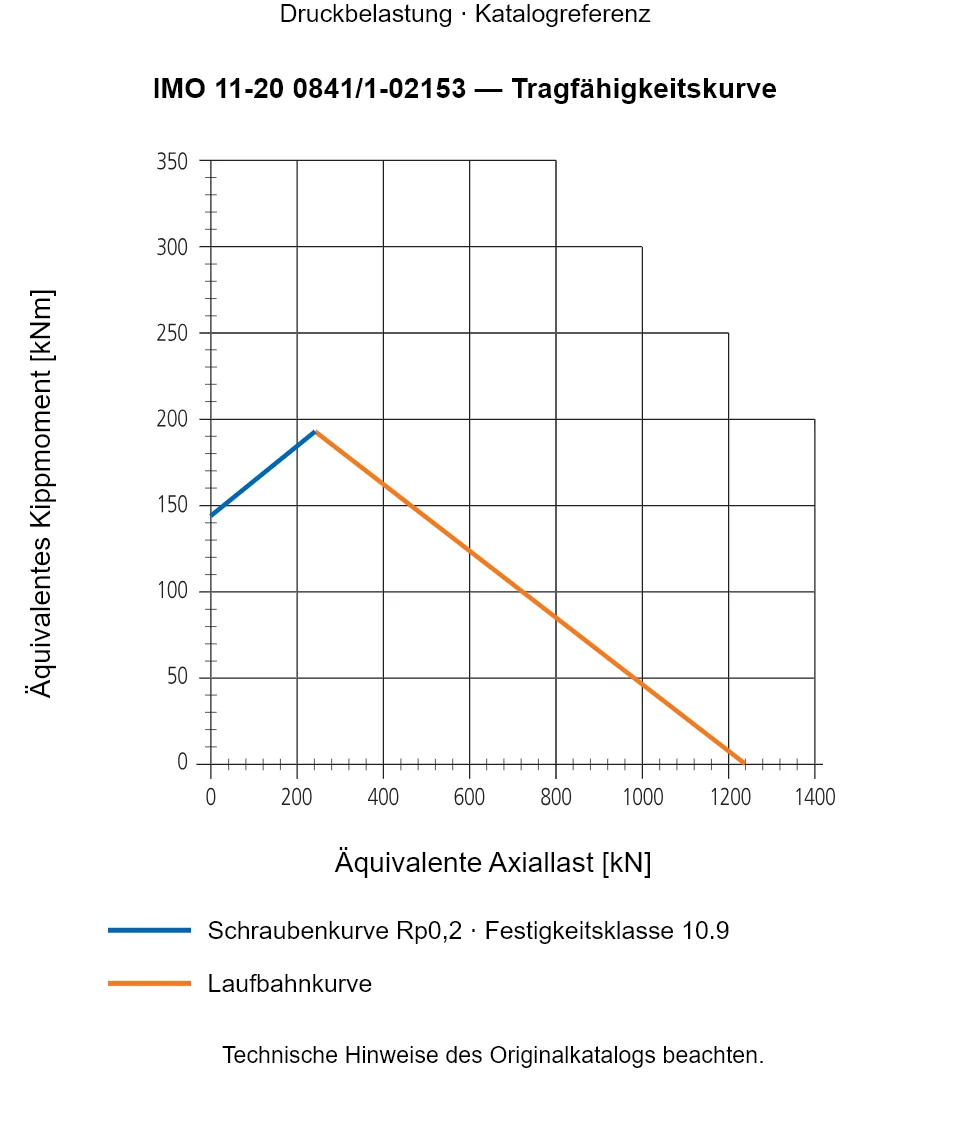

IMO 11-20 0841/1-02153 — Tragfähigkeitskurve
