Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

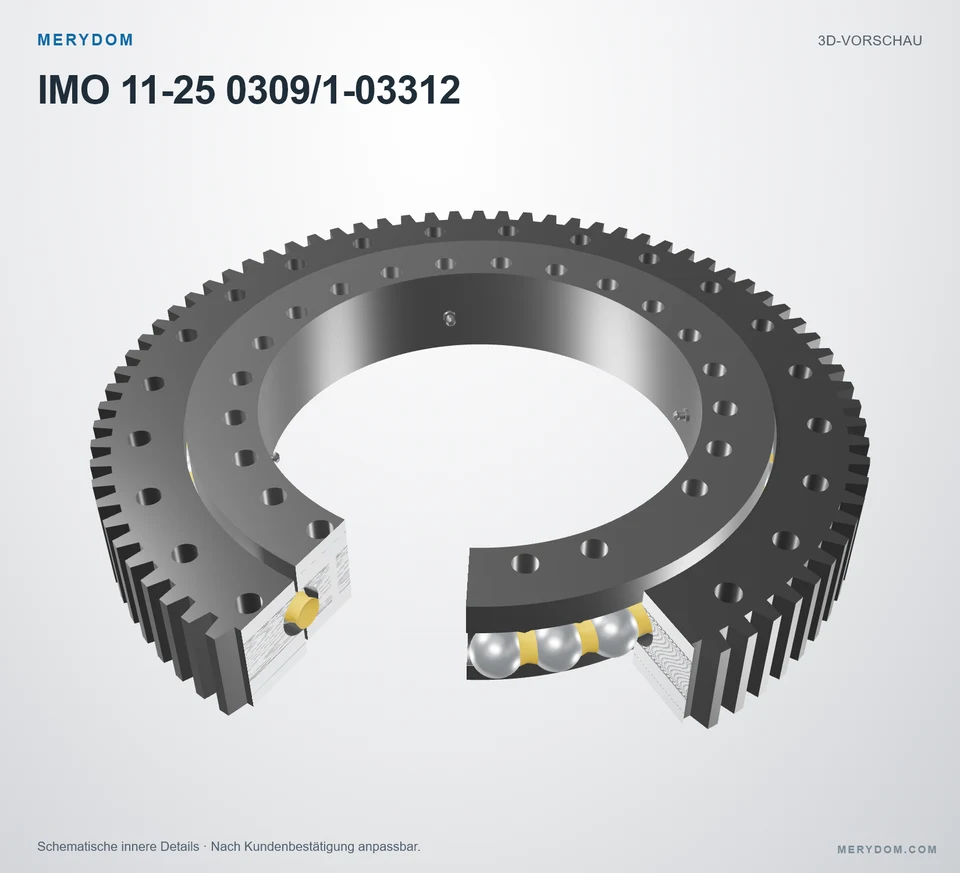

Drehverbindung als Ersatz für IMO 11-25 0309/1-03312
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 0309/1-03312. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-25 0309/1-03312. Serie: Other Standard Ball. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-25 0309/1-03312
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 0309/1-03312.
- Overall OD (Do)
- 408.4 mm
- Overall ID (di)
- 235 mm
- Gesamthöhe
- 60 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 24 / 23 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

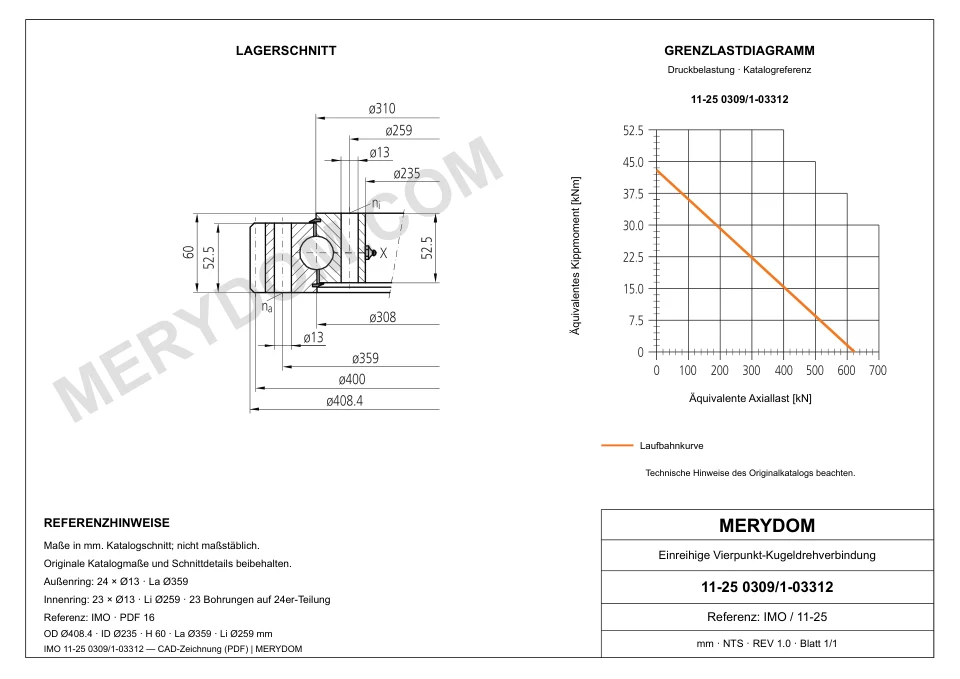

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamtgewicht (G)
- 30 kg
- Gesamthöhe (H)
- 60 mm
- Gesamt-Außendurchmesser (Da)
- 408,4 mm
- Gesamt-Innendurchmesser (di)
- 235 mm
Befestigung
- Montagebohrungen am Außenring (na)
- 24
- Montagebohrungen am Innenring (ni)
- 23*
- Lochkreis Außenring (La)
- 359 mm
- Lochkreis Innenring (Li)
- 259 mm
Verzahnung
- Verzahnungsmodul (m)
- 5 mm
- Zähnezahl (z)
- 80
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-25 0309/1-03312
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-25 0309/1-03312 |
| Zertifiziert austauschbar mit | IMO 11-25 0309/1-03312 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | Other Standard Ball Serie |
| Referenzmodell | 11-25 0309/1-03312 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamtgewicht (G) | 30 kg |
| Gesamthöhe (H) | 60 mm |
| Gesamt-Außendurchmesser (Da) | 408,4 mm |
| Gesamt-Innendurchmesser (di) | 235 mm |
| Befestigung | |
| Montagebohrungen am Außenring (na) | 24 |
| Montagebohrungen am Innenring (ni) | 23* |
| Lochkreis Außenring (La) | 359 mm |
| Lochkreis Innenring (Li) | 259 mm |
| Verzahnung | |
| Verzahnungsmodul (m) | 5 mm |
| Zähnezahl (z) | 80 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 10,6 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 20,3 kN |
| Statische radiale Tragzahl (Co_rad) | 229 kN |
| Statische axiale Tragzahl (Co_ax) | 614 kN |
| Dynamische radiale Tragzahl (C_rad) | 209 kN |
| Dynamische axiale Tragzahl (C_ax) | 242 kN |
| Radialspiel (SRad) | 0.06 - 0.25 mm |
| Axiales Kippspiel (Skipp) | 0.10 - 0.41 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) (Material) | C45N |
| Transportbohrungen laut Referenzkatalog (T) | Nicht zutreffend |
| Schmiernippelausführung laut Referenzkatalog (X) | 4 x AM8x1 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

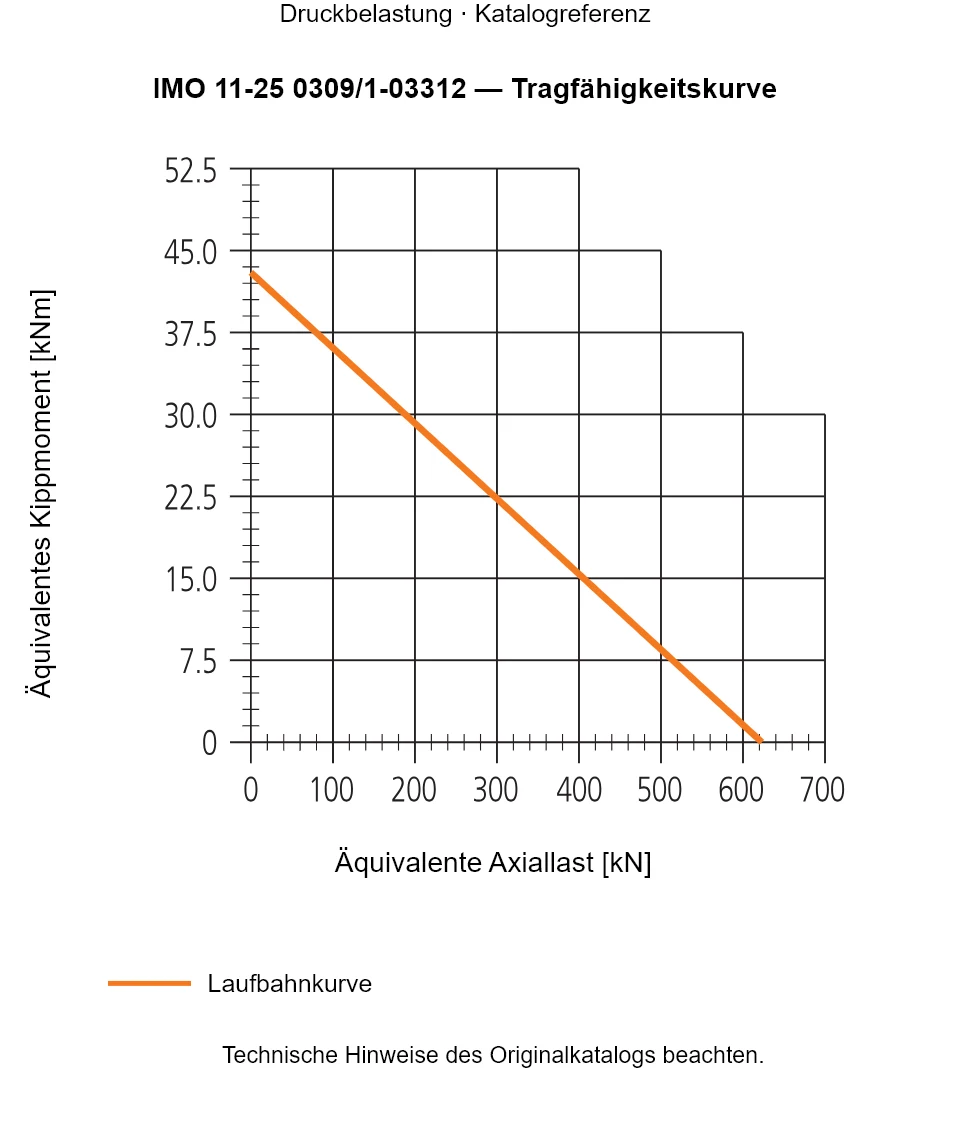

IMO 11-25 0309/1-03312 — Tragfähigkeitskurve
IMO 11-25 0309/1-03312 — Tragfähigkeitskurve
IMO 11-25 0309/1-03312 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 11-25 0309/1-03312
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
