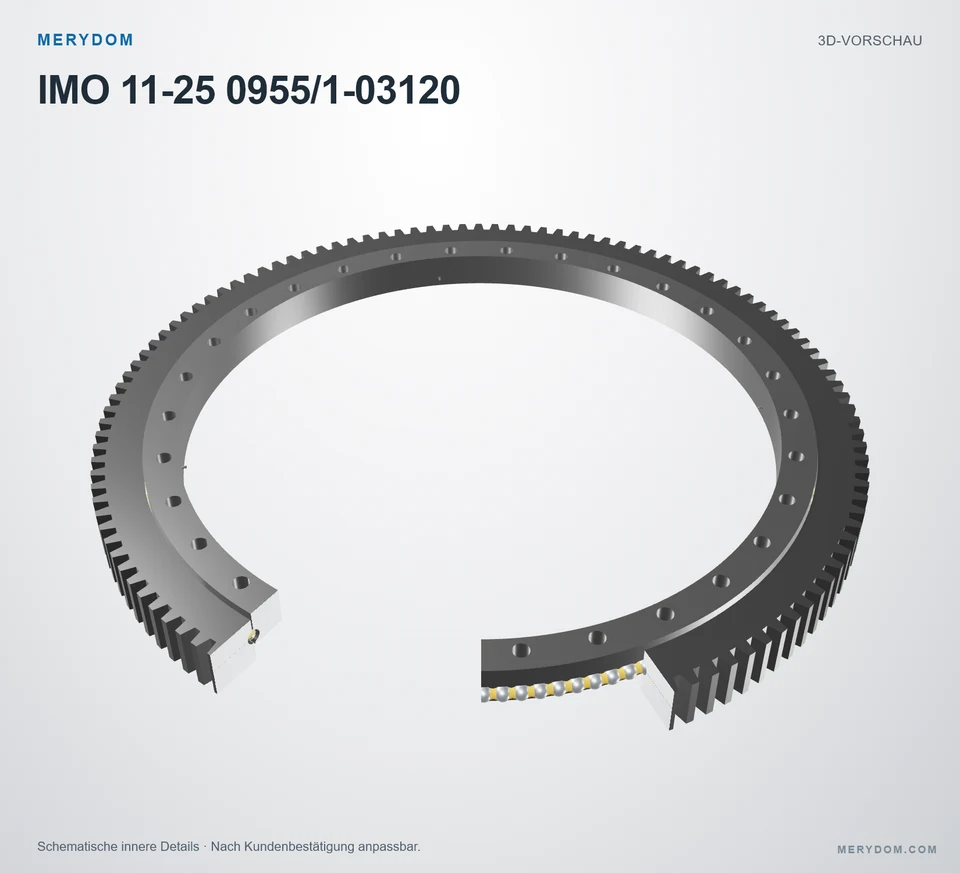

Drehverbindung als Ersatz für IMO 11-25 0955/1-03120
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 0955/1-03120. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-25 0955/1-03120. Serie: 125. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-25 0955/1-03120
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 0955/1-03120.
- Overall OD (Do)
- 1096 mm
- Overall ID (di)
- 855 mm
- Gesamthöhe
- 80 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.096 mm
- Gesamt-Innendurchmesser (di)
- 855 mm
- Gesamthöhe (H)
- 80 mm
- Innendurchmesser des Außenrings (Di)
- 957 mm
- Außendurchmesser des Innenrings (da)
- 953 mm
- Gesamtgewicht (G)
- 155 kg
Befestigung
- Lochkreis Außenring (La)
- 1.016 mm
- Montagebohrungen am Außenring (na)
- 30
- Lochkreis Innenring (Li)
- 895 mm
- Montagebohrungen am Innenring (ni)
- 30
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M20
- Montagebohrungsdurchmesser am Innenring (Øi)
- 22 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.080 mm
- Verzahnungsmodul (m)
- 9 mm
- Zähnezahl (z)
- 120
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-25 0955/1-03120
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-25 0955/1-03120 |
| Zertifiziert austauschbar mit | IMO 11-25 0955/1-03120 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 125 Serie |
| Referenzmodell | 11-25 0955/1-03120 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.096 mm |
| Gesamt-Innendurchmesser (di) | 855 mm |
| Gesamthöhe (H) | 80 mm |
| Innendurchmesser des Außenrings (Di) | 957 mm |
| Außendurchmesser des Innenrings (da) | 953 mm |
| Gesamtgewicht (G) | 155 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1.016 mm |
| Montagebohrungen am Außenring (na) | 30 |
| Lochkreis Innenring (Li) | 895 mm |
| Montagebohrungen am Innenring (ni) | 30 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M20 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 22 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.080 mm |
| Verzahnungsmodul (m) | 9 mm |
| Zähnezahl (z) | 120 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 36 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 65 kN |
| Statische radiale Tragzahl (Co_rad) | 952 kN |
| Statische axiale Tragzahl (Co_ax) | 2.546 kN |
| Dynamische radiale Tragzahl (C_rad) | 328 kN |
| Dynamische axiale Tragzahl (C_ax) | 382 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

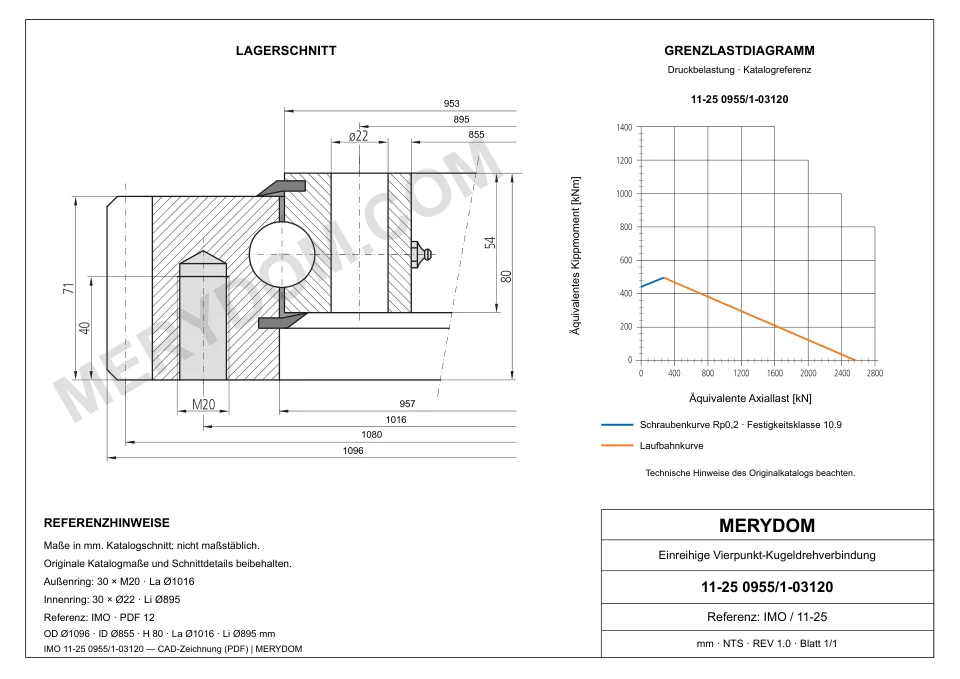

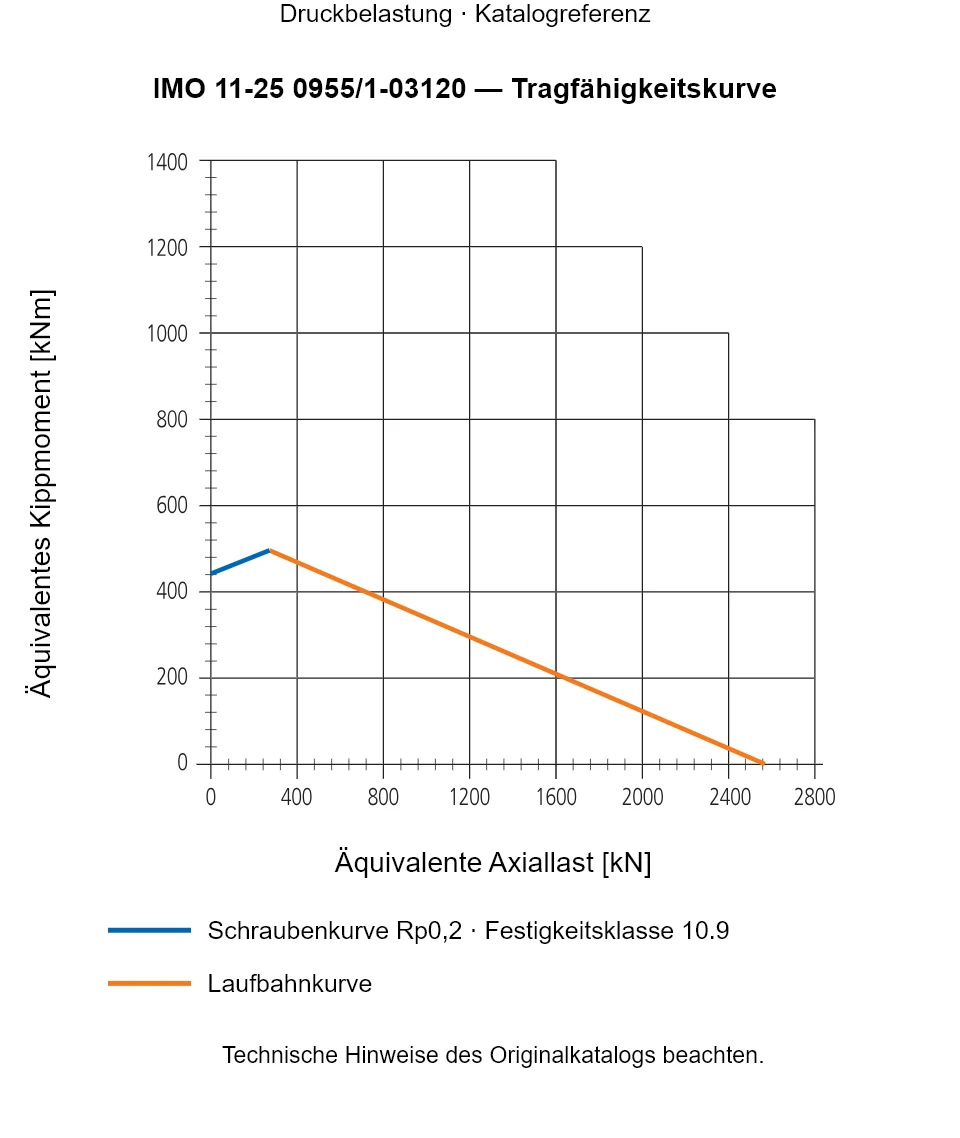

IMO 11-25 0955/1-03120 — Tragfähigkeitskurve
IMO 11-25 0955/1-03120 — Tragfähigkeitskurve
IMO 11-25 0955/1-03120 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 11-25 0955/1-03120
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
