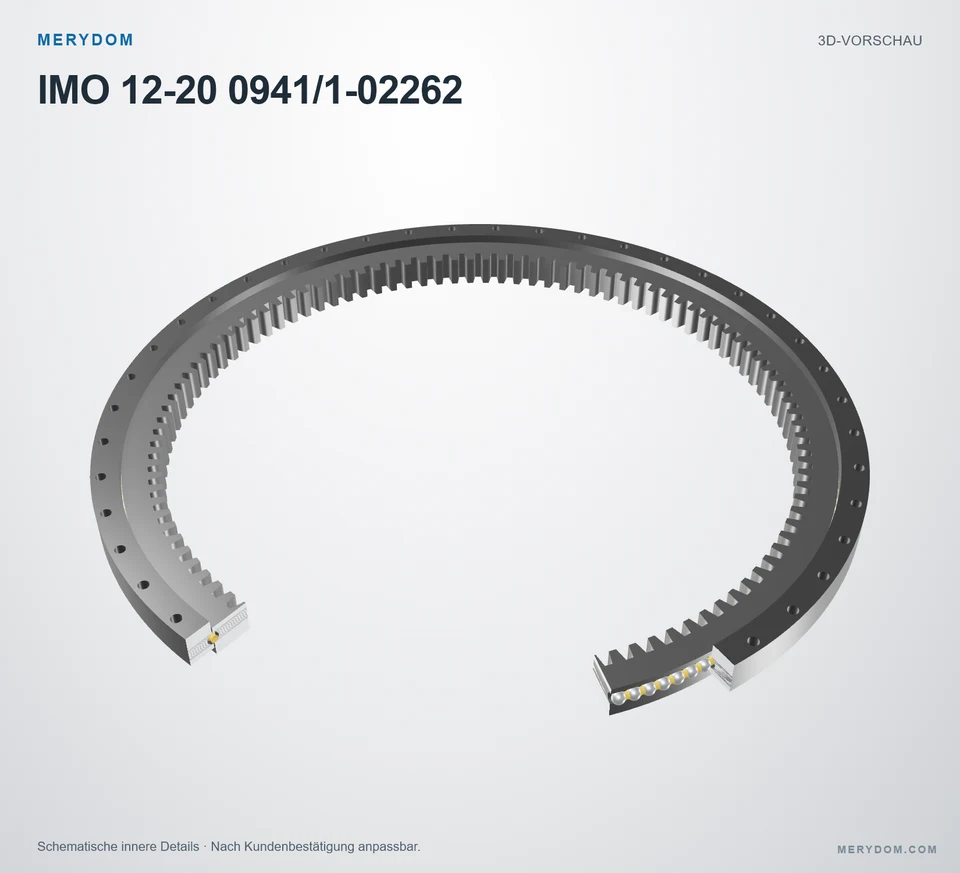

Drehverbindung als Ersatz für IMO 12-20 0941/1-02262
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-20 0941/1-02262. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 12-20 0941/1-02262. Serie: 120. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
12-20 0941/1-02262
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-20 0941/1-02262.
- Overall OD (Do)
- 1016 mm
- Overall ID (di)
- 840 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 44 / 44 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

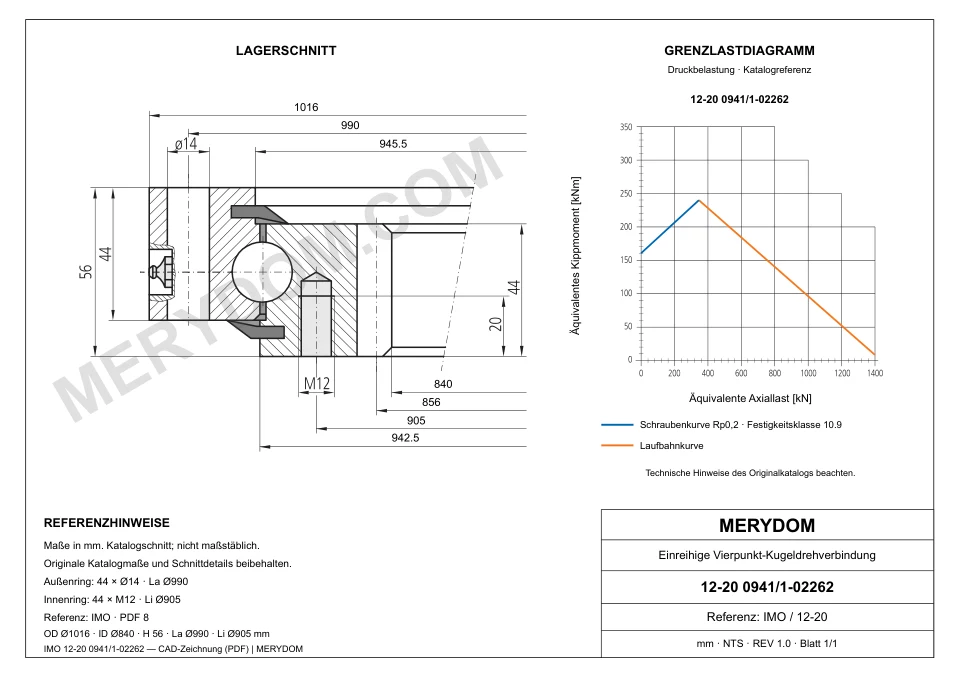

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.016 mm
- Gesamt-Innendurchmesser (di)
- 840 mm
- Gesamthöhe (H)
- 56 mm
- Innendurchmesser des Außenrings (Di)
- 945,5 mm
- Außendurchmesser des Innenrings (da)
- 942,5 mm
- Gesamtgewicht (G)
- 75 kg
- Außenringhöhe laut Katalog
- 44 mm
- Innenringhöhe laut Katalog
- 44 mm
Befestigung
- Lochkreis Außenring (La)
- 990 mm
- Montagebohrungen am Außenring (na)
- 44
- Lochkreis Innenring (Li)
- 905 mm
- Montagebohrungen am Innenring (ni)
- 44
- Montagebohrungsdurchmesser am Außenring (Øa)
- 14 mm
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M12
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 856 mm
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 107
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 12-20 0941/1-02262
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 12-20 0941/1-02262 |
| Zertifiziert austauschbar mit | IMO 12-20 0941/1-02262 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 120 Serie |
| Referenzmodell | 12-20 0941/1-02262 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.016 mm |
| Gesamt-Innendurchmesser (di) | 840 mm |
| Gesamthöhe (H) | 56 mm |
| Innendurchmesser des Außenrings (Di) | 945,5 mm |
| Außendurchmesser des Innenrings (da) | 942,5 mm |
| Gesamtgewicht (G) | 75 kg |
| Außenringhöhe laut Katalog | 44 mm |
| Innenringhöhe laut Katalog | 44 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 990 mm |
| Montagebohrungen am Außenring (na) | 44 |
| Lochkreis Innenring (Li) | 905 mm |
| Montagebohrungen am Innenring (ni) | 44 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 14 mm |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M12 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 856 mm |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 107 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 28 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 50,5 kN |
| Statische radiale Tragzahl (Co_rad) | 580 kN |
| Statische axiale Tragzahl (Co_ax) | 1.356 kN |
| Dynamische radiale Tragzahl (C_rad) | 213 kN |
| Dynamische axiale Tragzahl (C_ax) | 214 kN |
| Weitere Angaben | |
| Anzahl der Schmierstellen laut Katalog | 4 |
| Ring mit Schmierstellen laut Katalog | Außenring |
| Schmieranschlussspezifikation laut Katalog | Taper type grease nipples on circumference |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

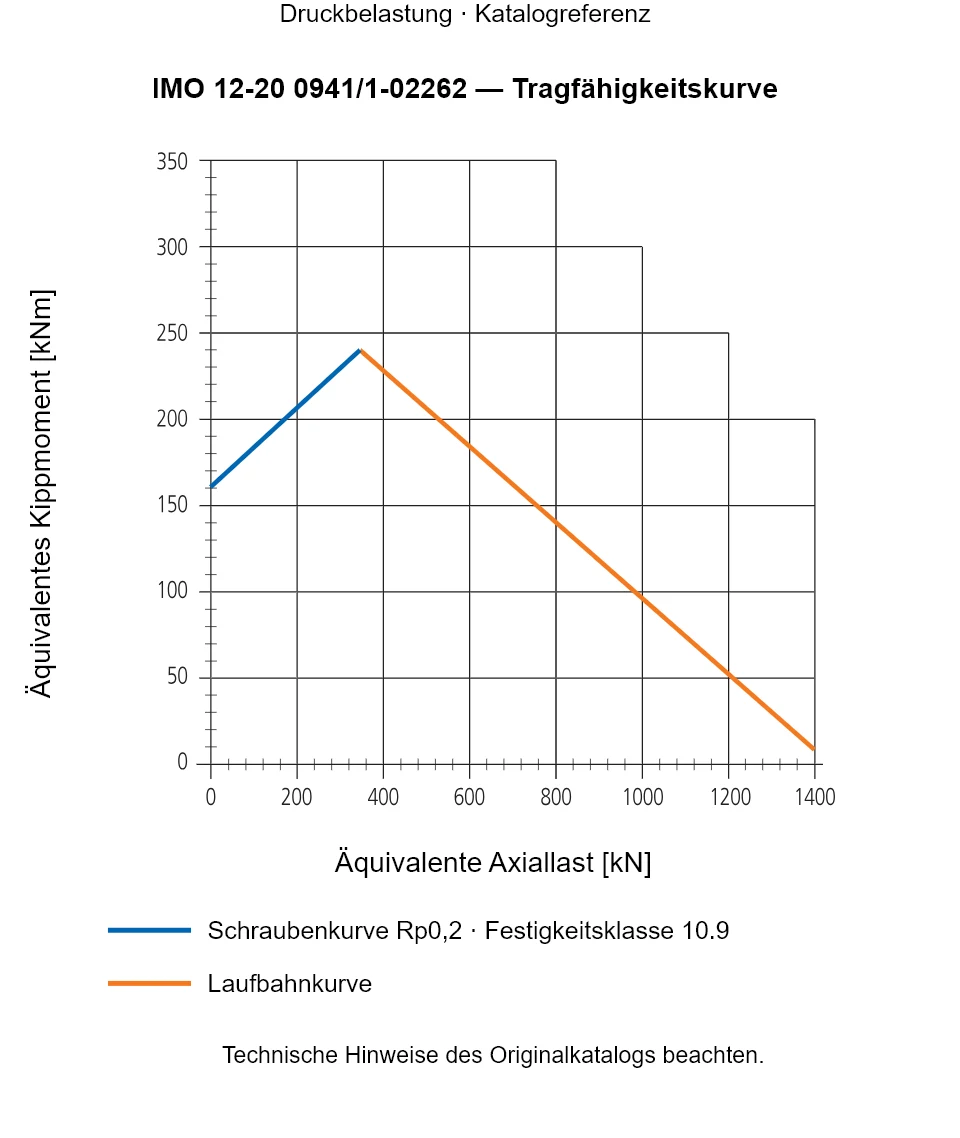

IMO 12-20 0941/1-02262 — Tragfähigkeitskurve
IMO 12-20 0941/1-02262 — Tragfähigkeitskurve
IMO 12-20 0941/1-02262 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 12-20 0941/1-02262
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
