Drehverbindung als Ersatz für IMO 31-40 2800/2-07420

Name: MERYDOM Replacement for IMO 31-40 2800/2-07420 Slewing Bearing
Brand: MERYDOM
SKU: 31-40 2800/2-07420

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

31-40 2800/2-07420

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

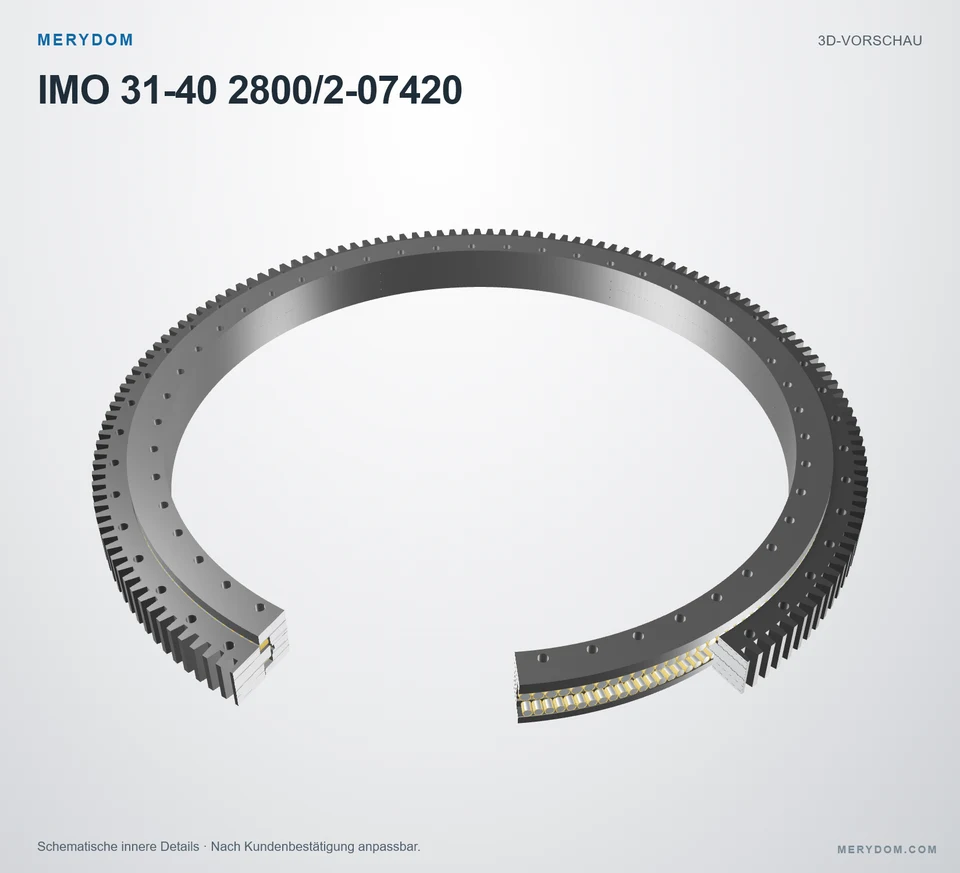

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-40 2800/2-07420.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 3136 mm
Overall ID (di): 2562 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 48 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

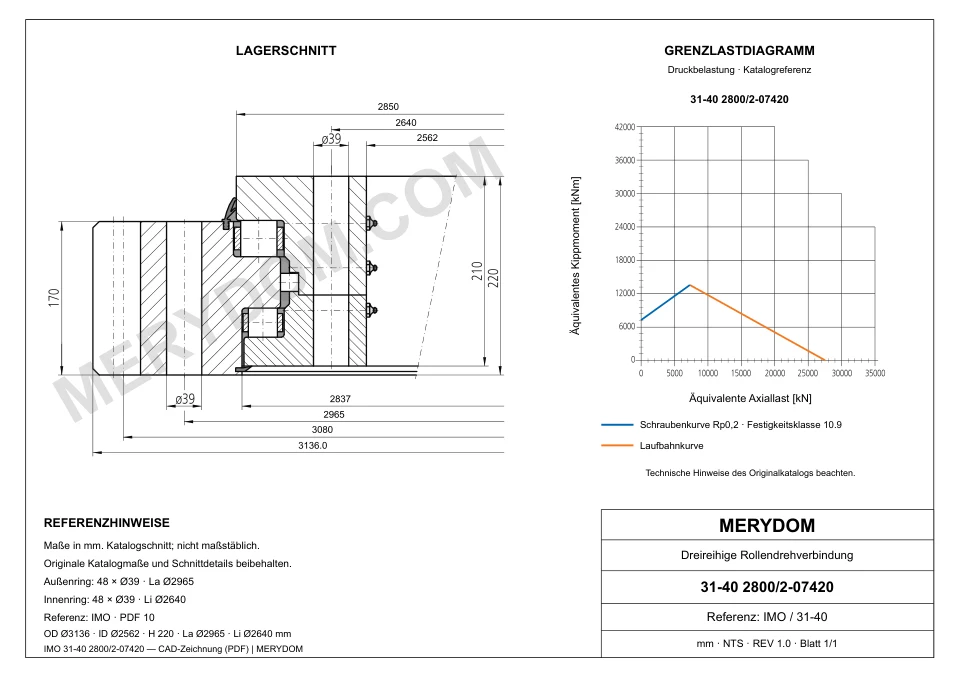

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 3.136 mm
Gesamt-Innendurchmesser (di): 2.562 mm
Gesamtgewicht (G): 3.267 kg

Befestigung

Lochkreis Außenring (La): 2.965 mm
Lochkreis Innenring (Li): 2.640 mm
Montagebohrungen am Außenring (na): 48

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 3.080 mm
Verzahnungsmodul (m): 20 mm
Zähnezahl (z): 154
Profilverschiebungsfaktor (x): 0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 31-40 2800/2-07420

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	31-40 2800/2-07420
Zertifiziert austauschbar mit	IMO 31-40 2800/2-07420
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	340 Serie
Referenzmodell	31-40 2800/2-07420
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	3.136 mm
Gesamt-Innendurchmesser (di)	2.562 mm
Gesamtgewicht (G)	3.267 kg
Befestigung
Lochkreis Außenring (La)	2.965 mm
Lochkreis Innenring (Li)	2.640 mm
Montagebohrungen am Außenring (na)	48
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	3.080 mm
Verzahnungsmodul (m)	20 mm
Zähnezahl (z)	154
Profilverschiebungsfaktor (x)	0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	296 kN
Zulässige Umfangskraft, maximal (fz_max)	525 kN
Statische radiale Tragzahl (Co_rad)	2.334 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	27.973 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	15.174 kN
Dynamische radiale Tragzahl (C_rad)	1.113 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	5.534 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	4.066 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

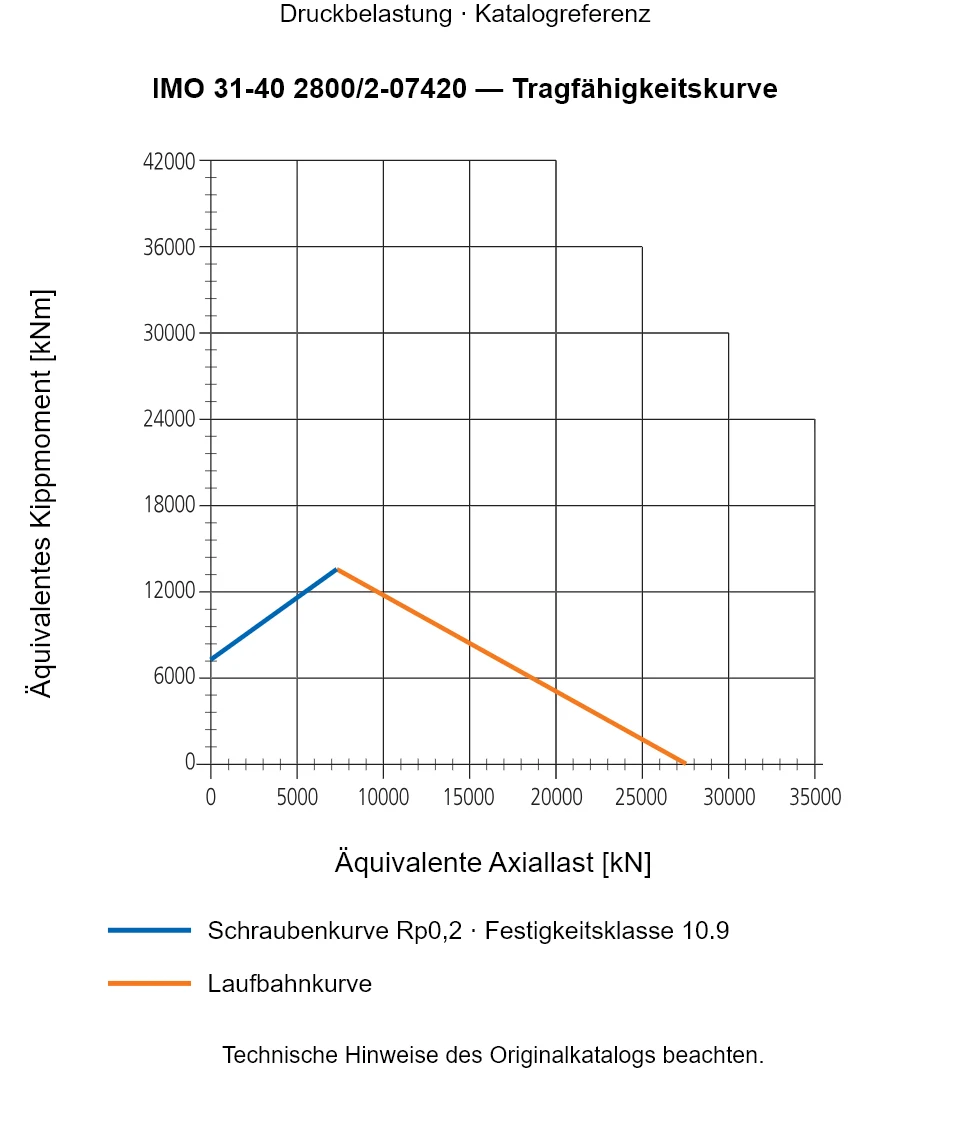

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 340

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 31-40 2800/2-07420

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
