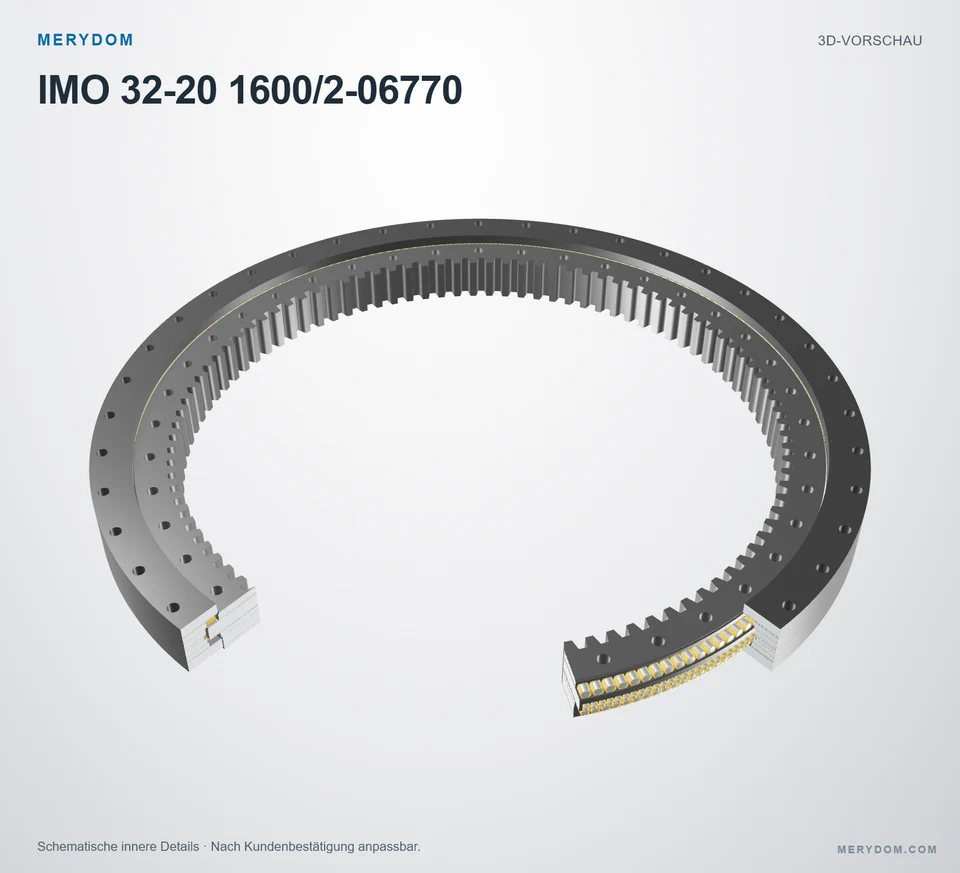

Drehverbindung als Ersatz für IMO 32-20 1600/2-06770
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-20 1600/2-06770. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 32-20 1600/2-06770. Serie: 320. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-20 1600/2-06770
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-20 1600/2-06770.
- Overall OD (Do)
- 1747 mm
- Overall ID (di)
- 1372 mm
- Gesamthöhe
- 132 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.747 mm
- Gesamt-Innendurchmesser (di)
- 1.372 mm
- Gesamtgewicht (G)
- 705 kg
- Gesamthöhe (H)
- 132 mm
- Innendurchmesser des Außenrings (Di)
- 1.569 mm
- Außendurchmesser des Innenrings (da)
- 1.568 mm
Befestigung
- Lochkreis Außenring (La)
- 1.695 mm
- Lochkreis Innenring (Li)
- 1.495 mm
- Montagebohrungen am Außenring (na)
- 40
- Montagebohrungen am Innenring (n)
- 40
- Montagebohrungsdurchmesser am Außenring (Øa)
- 26 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 26 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.386 mm
- Verzahnungsmodul (m)
- 14 mm
- Zähnezahl (z)
- 99
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION

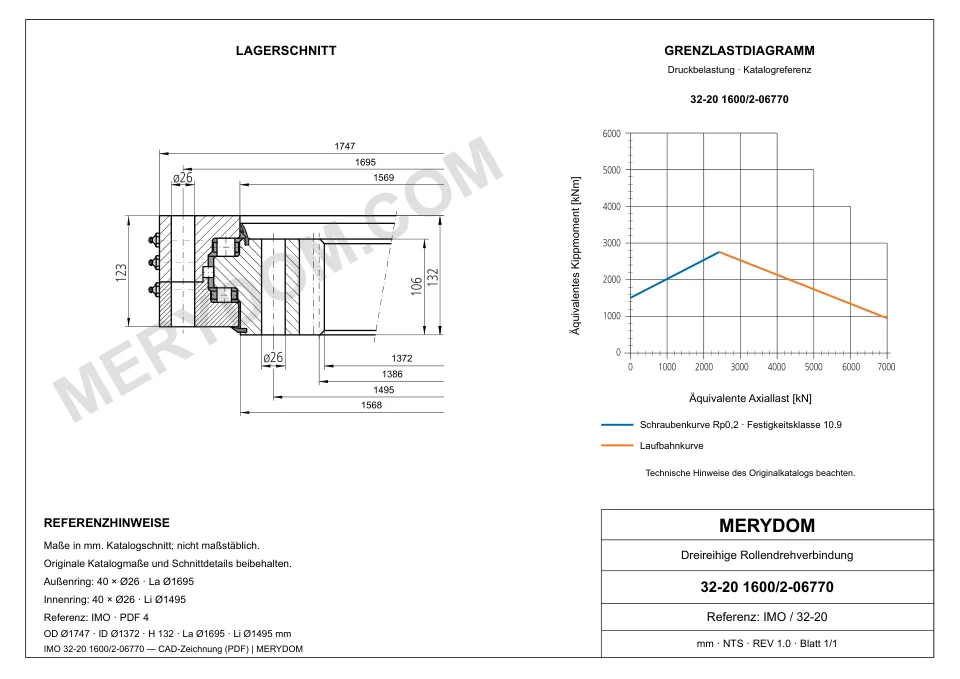

MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 32-20 1600/2-06770
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-20 1600/2-06770 |
| Zertifiziert austauschbar mit | IMO 32-20 1600/2-06770 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 320 Serie |
| Referenzmodell | 32-20 1600/2-06770 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.747 mm |
| Gesamt-Innendurchmesser (di) | 1.372 mm |
| Gesamtgewicht (G) | 705 kg |
| Gesamthöhe (H) | 132 mm |
| Innendurchmesser des Außenrings (Di) | 1.569 mm |
| Außendurchmesser des Innenrings (da) | 1.568 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.695 mm |
| Lochkreis Innenring (Li) | 1.495 mm |
| Montagebohrungen am Außenring (na) | 40 |
| Montagebohrungen am Innenring (n) | 40 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 26 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 26 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.386 mm |
| Verzahnungsmodul (m) | 14 mm |
| Zähnezahl (z) | 99 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 146 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 269 kN |
| Statische radiale Tragzahl (Co_rad) | 795 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 9.450 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 5.694 kN |
| Dynamische radiale Tragzahl (C_rad) | 463 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 1.580 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 1.162 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

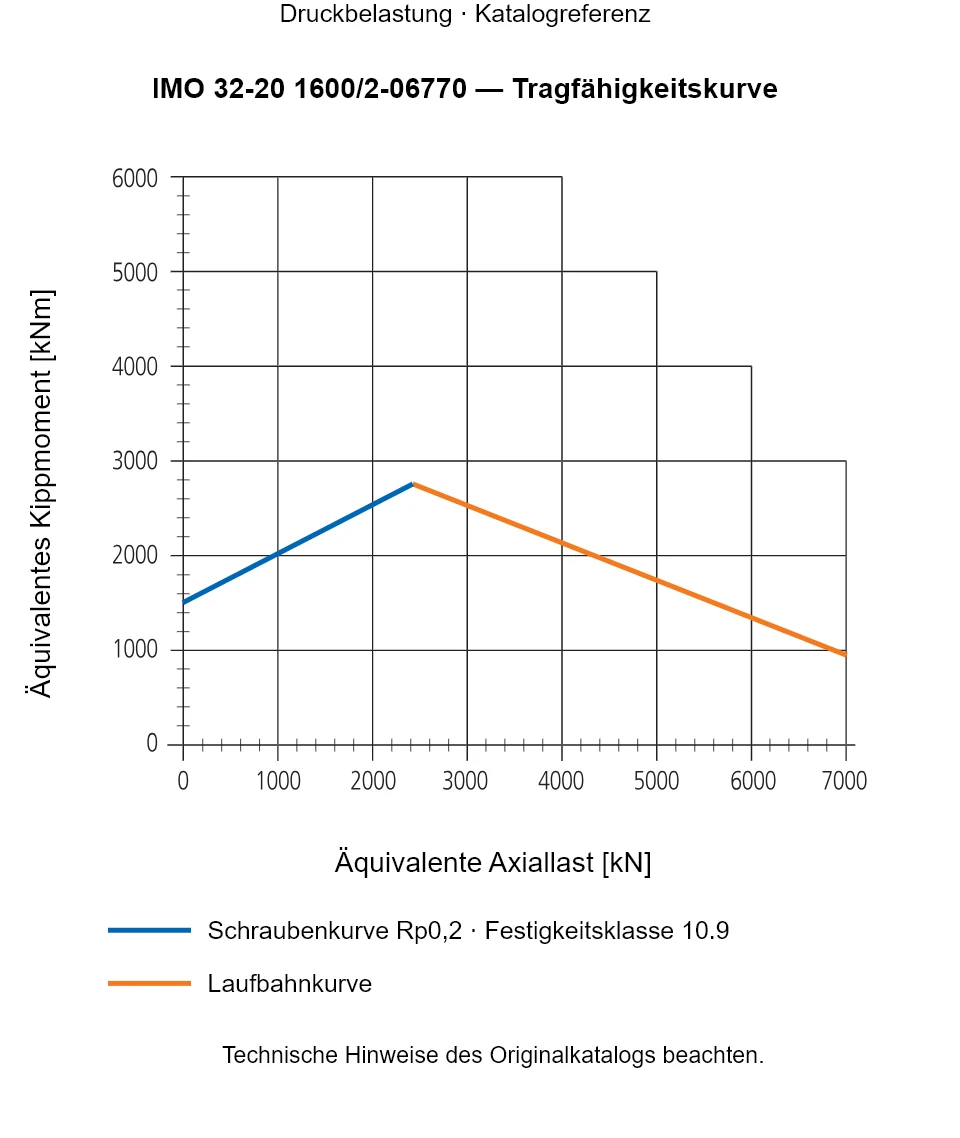

IMO 32-20 1600/2-06770 — Tragfähigkeitskurve
IMO 32-20 1600/2-06770 — Tragfähigkeitskurve
IMO 32-20 1600/2-06770 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 32-20 1600/2-06770
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
