Drehverbindung als Ersatz für IMO 32-20 2000/2-06790

Name: MERYDOM Replacement for IMO 32-20 2000/2-06790 Slewing Bearing
Brand: MERYDOM
SKU: 32-20 2000/2-06790

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

32-20 2000/2-06790

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

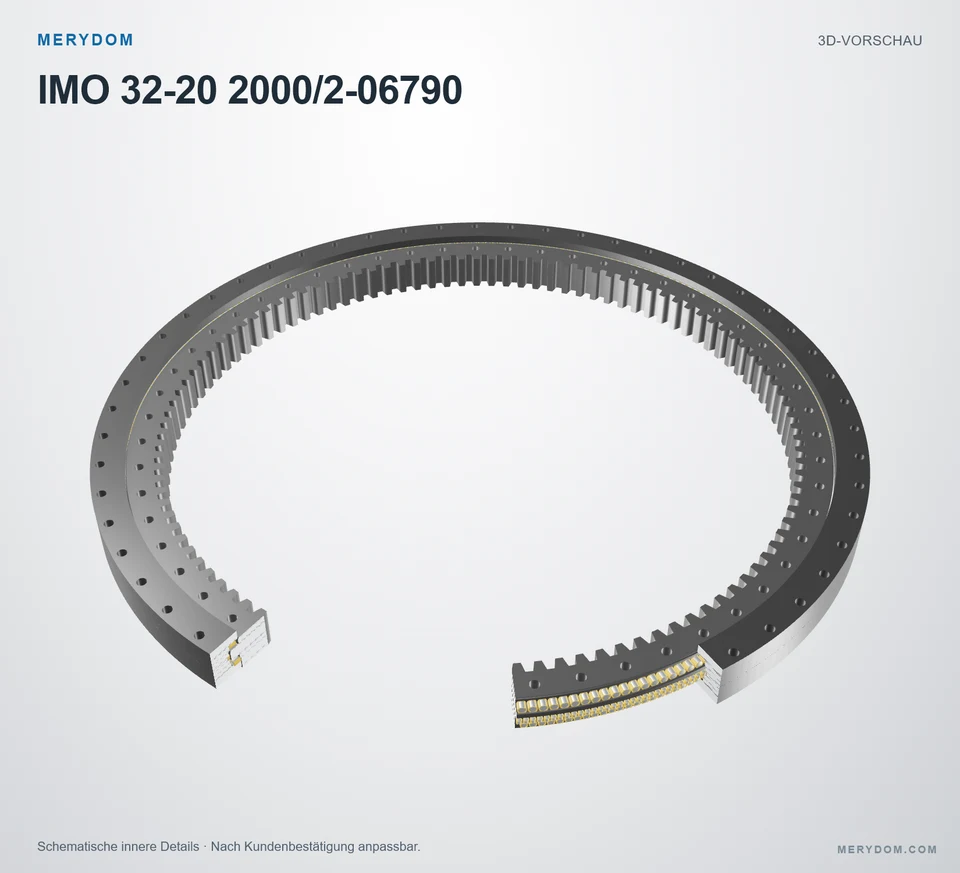

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-20 2000/2-06790.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2147 mm
Overall ID (di): 1760 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 54 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

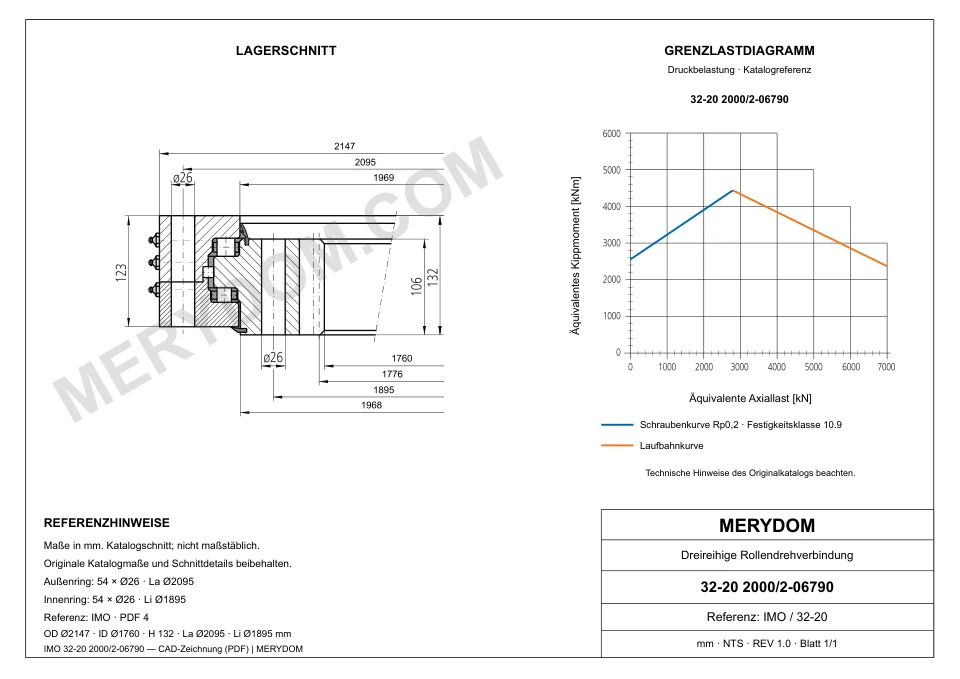

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 2.147 mm
Gesamt-Innendurchmesser (di): 1.760 mm
Gesamtgewicht (G): 902 kg

Befestigung

Lochkreis Außenring (La): 2.095 mm
Lochkreis Innenring (Li): 1.895 mm
Montagebohrungen am Außenring (na): 54

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 1.776 mm
Verzahnungsmodul (m): 16 mm
Zähnezahl (z): 111
Profilverschiebungsfaktor (x): -0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 32-20 2000/2-06790

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	32-20 2000/2-06790
Zertifiziert austauschbar mit	IMO 32-20 2000/2-06790
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	320 Serie
Referenzmodell	32-20 2000/2-06790
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	2.147 mm
Gesamt-Innendurchmesser (di)	1.760 mm
Gesamtgewicht (G)	902 kg
Befestigung
Lochkreis Außenring (La)	2.095 mm
Lochkreis Innenring (Li)	1.895 mm
Montagebohrungen am Außenring (na)	54
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	1.776 mm
Verzahnungsmodul (m)	16 mm
Zähnezahl (z)	111
Profilverschiebungsfaktor (x)	-0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	175 kN
Zulässige Umfangskraft, maximal (fz_max)	319 kN
Statische radiale Tragzahl (Co_rad)	989 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	11.812 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	7.114 kN
Dynamische radiale Tragzahl (C_rad)	519 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	1.768 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	1.307 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

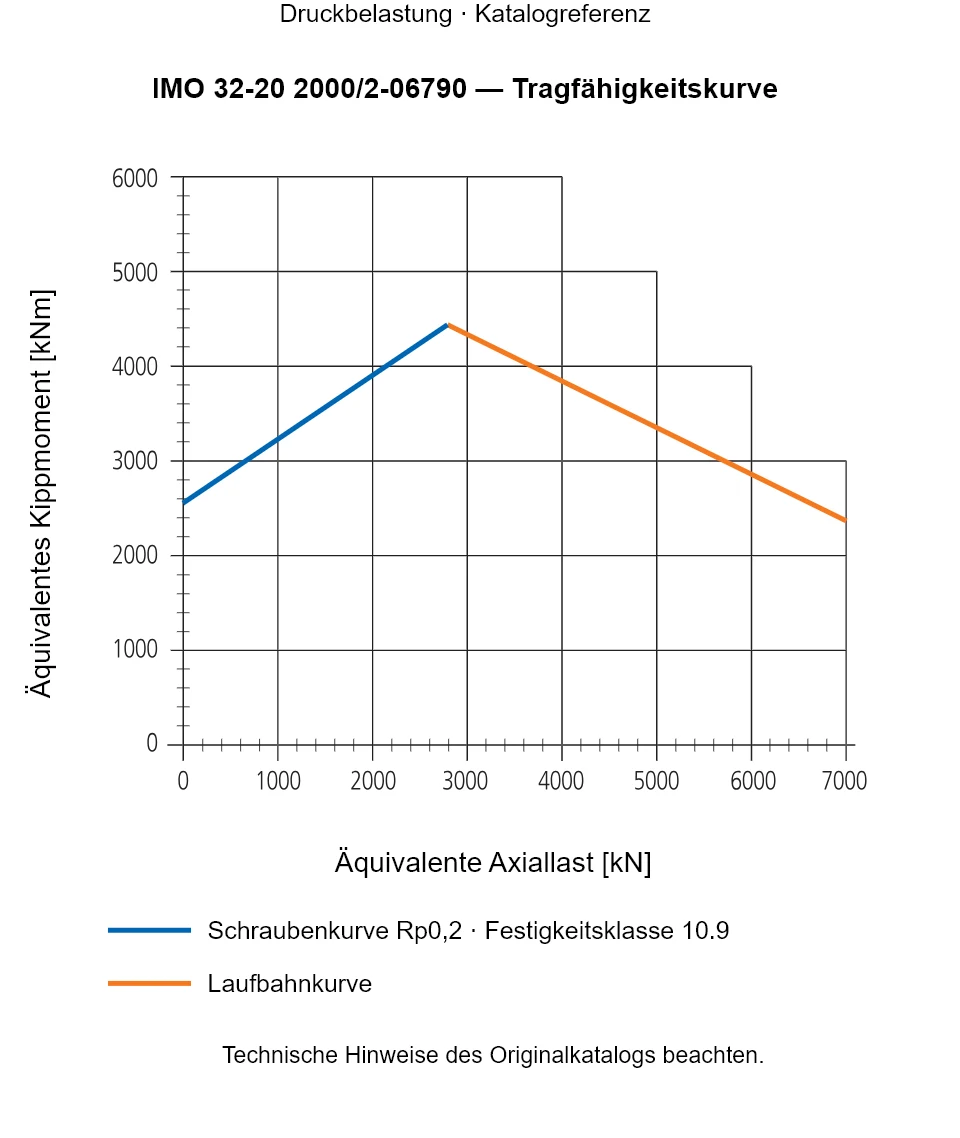

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 320

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 32-20 2000/2-06790

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
