Drehverbindung als Ersatz für IMO 32-25 2240/2-06870

Name: MERYDOM Replacement for IMO 32-25 2240/2-06870 Slewing Bearing
Brand: MERYDOM
SKU: 32-25 2240/2-06870

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

32-25 2240/2-06870

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

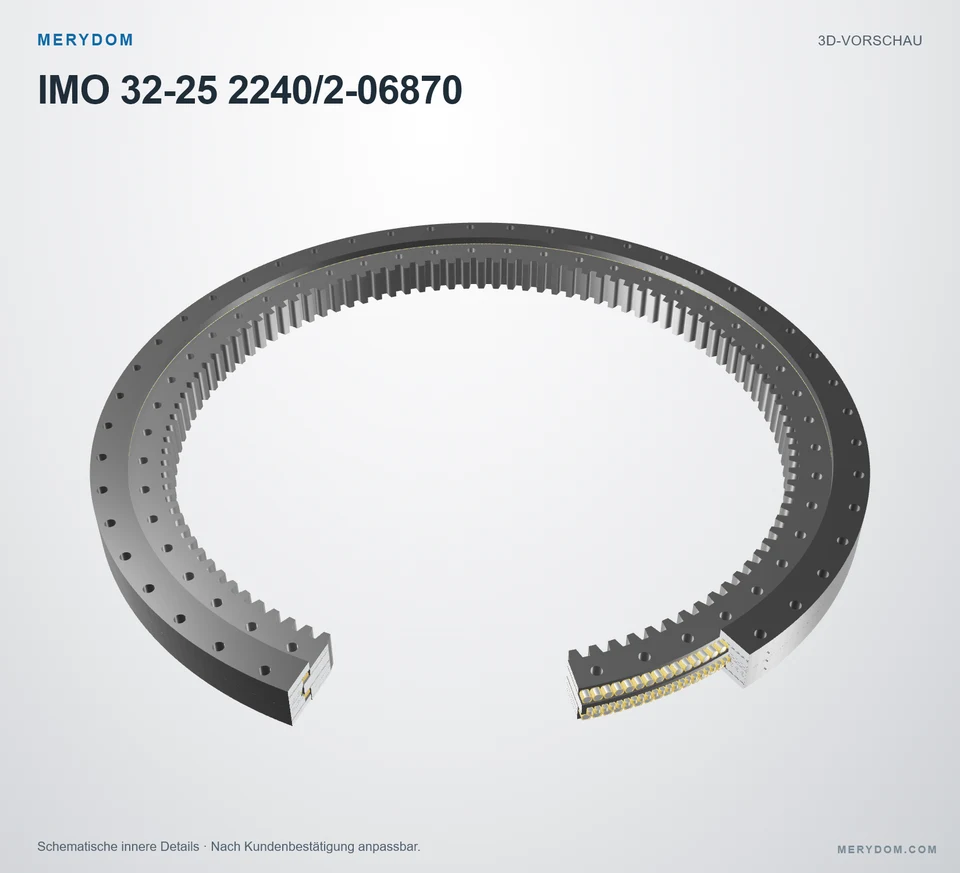

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-25 2240/2-06870.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2421 mm
Overall ID (di): 1944 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 48 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

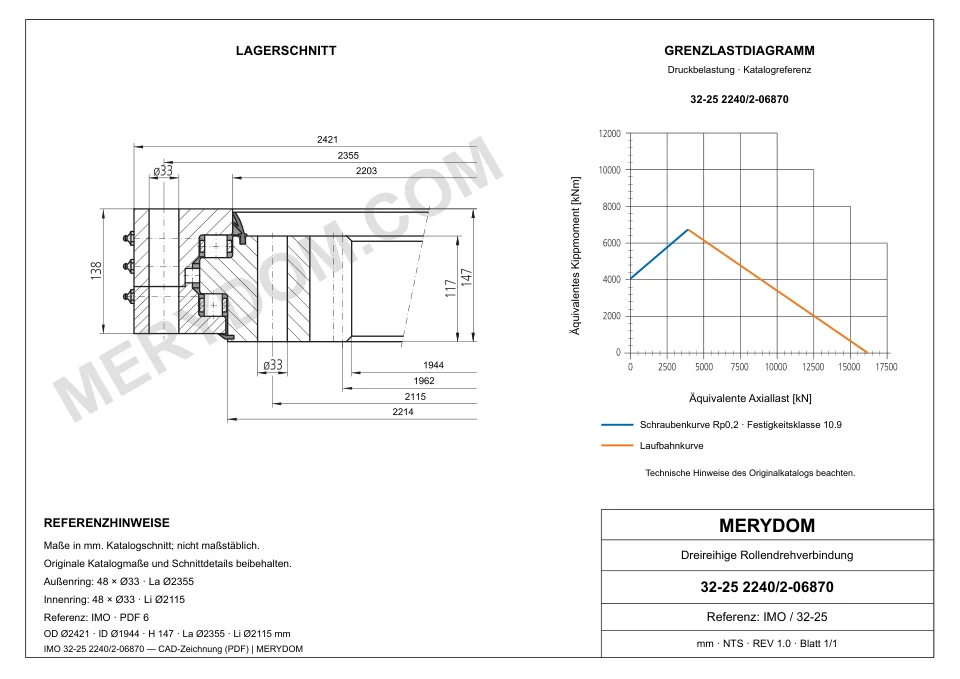

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 2.421 mm
Gesamt-Innendurchmesser (di): 1.944 mm
Gesamtgewicht (G): 1.406 kg

Befestigung

Lochkreis Außenring (La): 2.355 mm
Lochkreis Innenring (Li): 2.115 mm
Montagebohrungen am Außenring (na): 48

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 1.962 mm
Verzahnungsmodul (m): 18 mm
Zähnezahl (z): 109
Profilverschiebungsfaktor (x): -0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 32-25 2240/2-06870

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	32-25 2240/2-06870
Zertifiziert austauschbar mit	IMO 32-25 2240/2-06870
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	325 Serie
Referenzmodell	32-25 2240/2-06870
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	2.421 mm
Gesamt-Innendurchmesser (di)	1.944 mm
Gesamtgewicht (G)	1.406 kg
Befestigung
Lochkreis Außenring (La)	2.355 mm
Lochkreis Innenring (Li)	2.115 mm
Montagebohrungen am Außenring (na)	48
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	1.962 mm
Verzahnungsmodul (m)	18 mm
Zähnezahl (z)	109
Profilverschiebungsfaktor (x)	-0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	217 kN
Zulässige Umfangskraft, maximal (fz_max)	394 kN
Statische radiale Tragzahl (Co_rad)	1.763 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	16.185 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	9.526 kN
Dynamische radiale Tragzahl (C_rad)	808 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	2.559 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	1.886 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

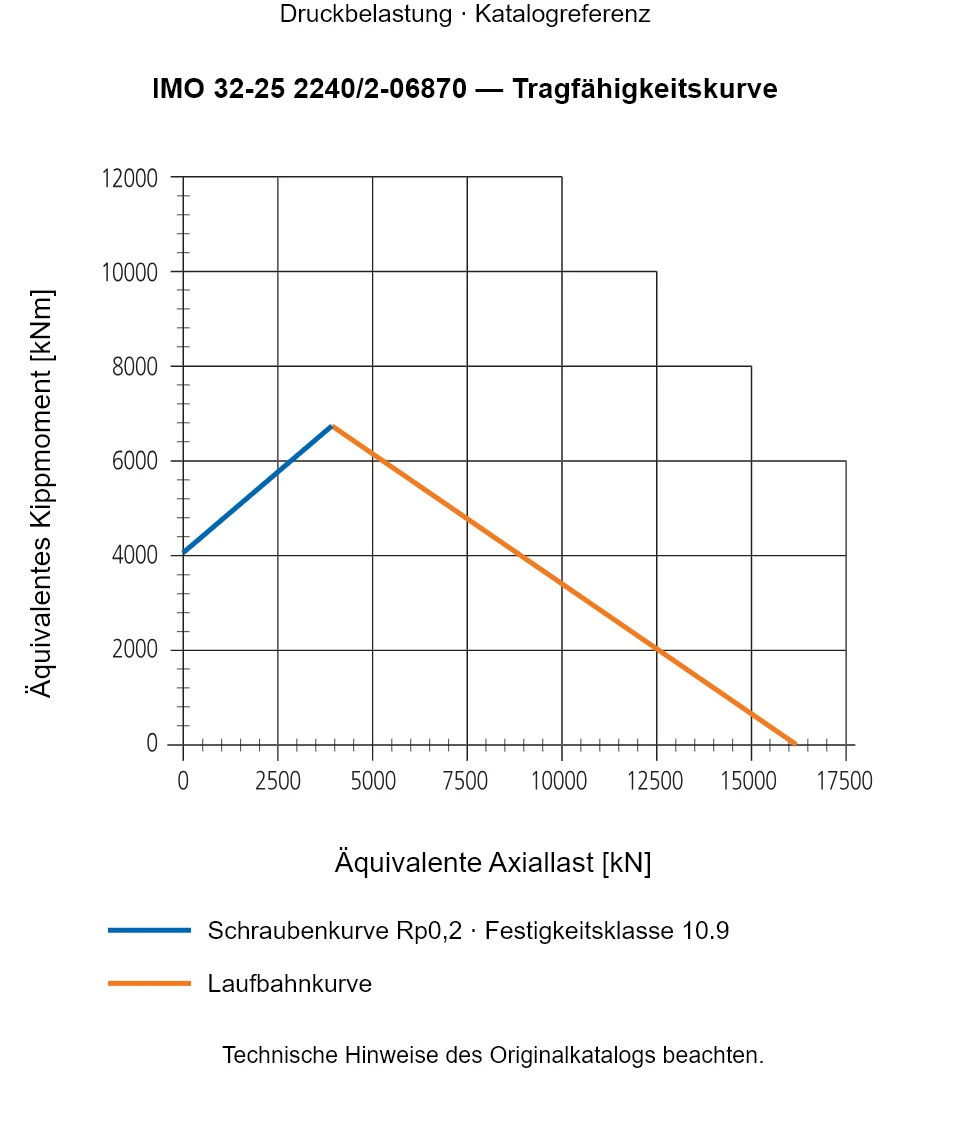

Traglastdiagramm der Serie 325

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 32-25 2240/2-06870

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
