Drehverbindung als Ersatz für IMO 32-32 2240/2-07360

Name: MERYDOM Replacement for IMO 32-32 2240/2-07360 Slewing Bearing
Brand: MERYDOM
SKU: 32-32 2240/2-07360

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

32-32 2240/2-07360

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

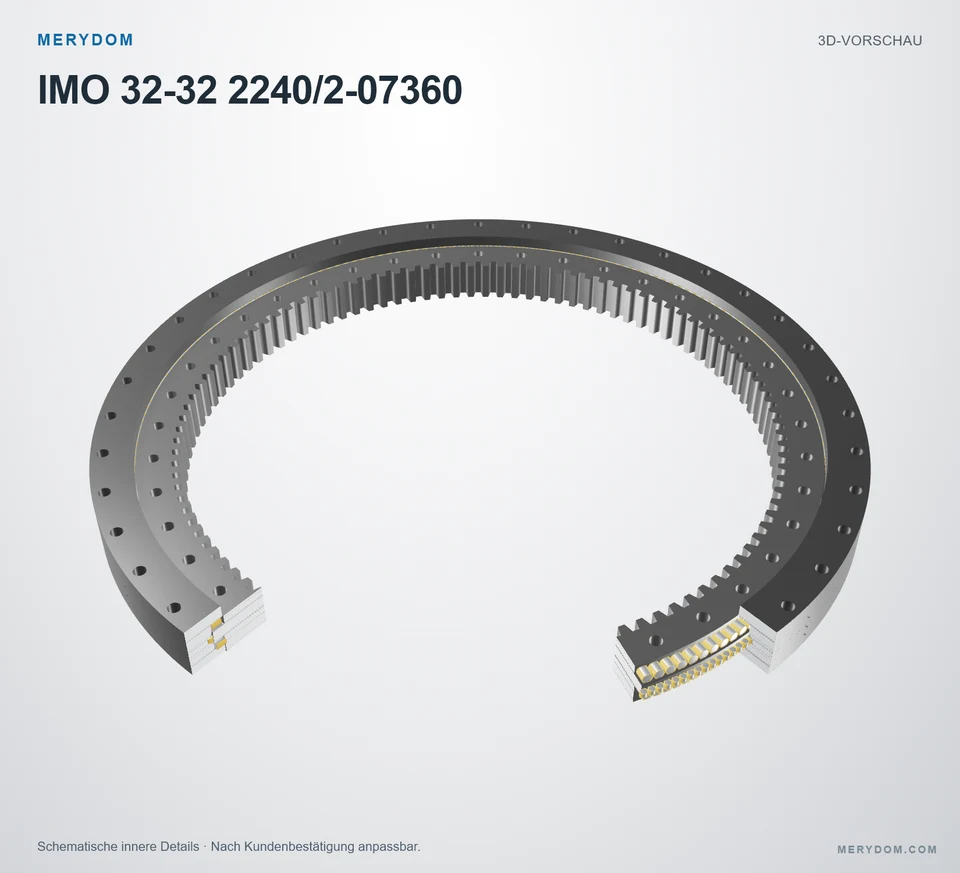

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-32 2240/2-07360.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2458 mm
Overall ID (di): 1908 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 40 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

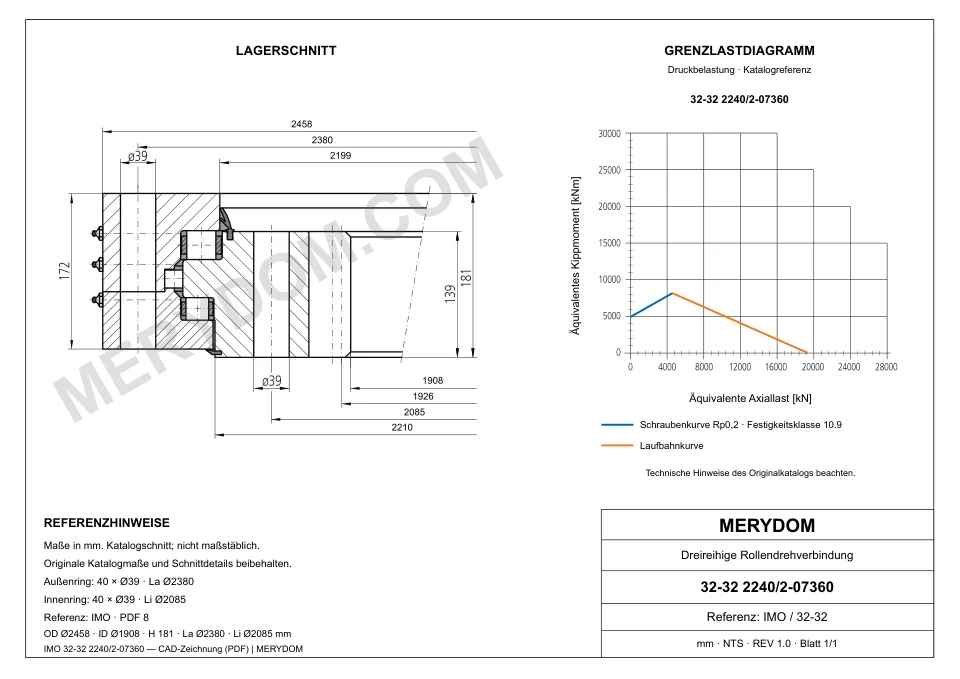

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 2.458 mm
Gesamt-Innendurchmesser (di): 1.908 mm
Gesamtgewicht (G): 2.010 kg

Befestigung

Lochkreis Außenring (La): 2.380 mm
Lochkreis Innenring (Li): 2.085 mm
Montagebohrungen am Außenring (na): 40

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 1.926 mm
Verzahnungsmodul (m): 18 mm
Zähnezahl (z): 107
Profilverschiebungsfaktor (x): -0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 32-32 2240/2-07360

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	32-32 2240/2-07360
Zertifiziert austauschbar mit	IMO 32-32 2240/2-07360
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	332 Serie
Referenzmodell	32-32 2240/2-07360
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	2.458 mm
Gesamt-Innendurchmesser (di)	1.908 mm
Gesamtgewicht (G)	2.010 kg
Befestigung
Lochkreis Außenring (La)	2.380 mm
Lochkreis Innenring (Li)	2.085 mm
Montagebohrungen am Außenring (na)	40
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	1.926 mm
Verzahnungsmodul (m)	18 mm
Zähnezahl (z)	107
Profilverschiebungsfaktor (x)	-0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	240 kN
Zulässige Umfangskraft, maximal (fz_max)	445 kN
Statische radiale Tragzahl (Co_rad)	1.966 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	19.352 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	11.658 kN
Dynamische radiale Tragzahl (C_rad)	1.017 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	3.600 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	2.583 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

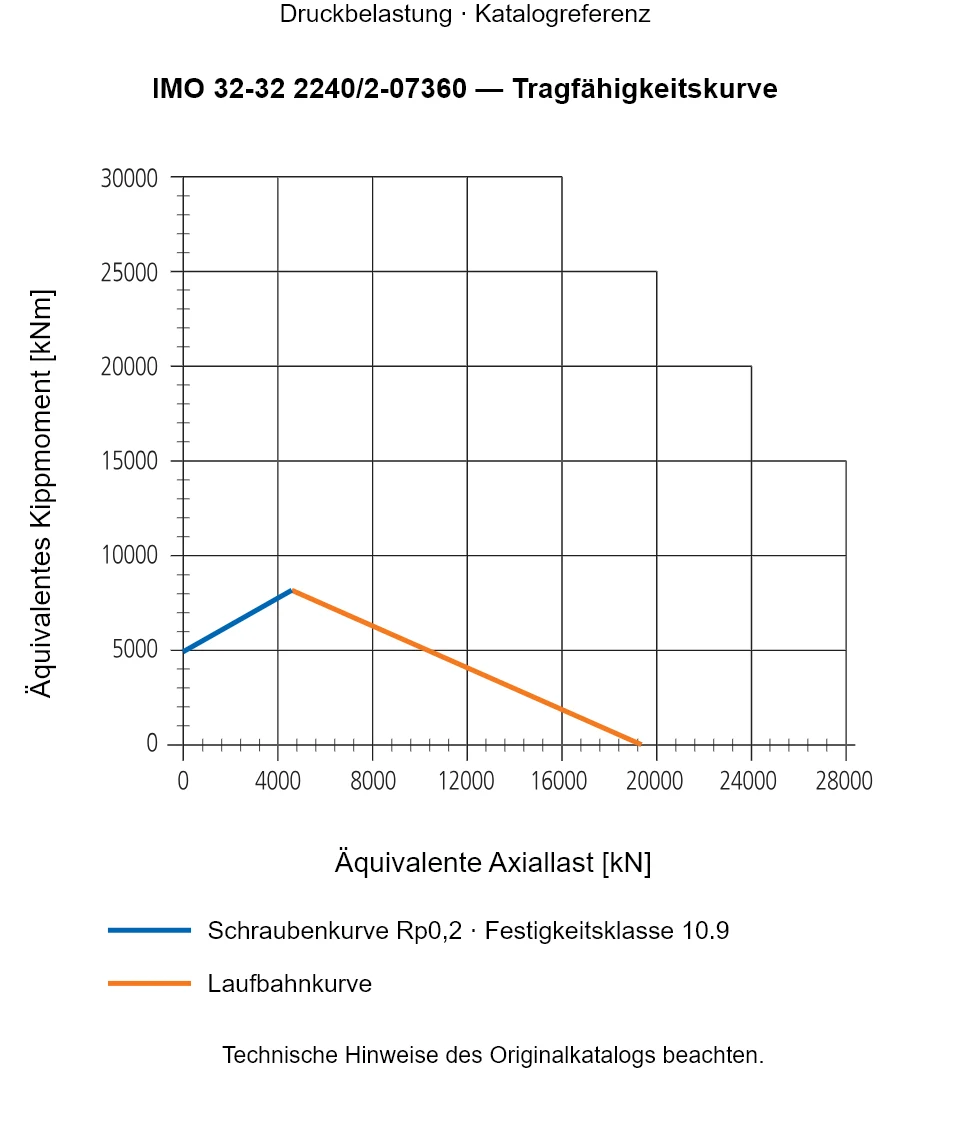

Traglastdiagramm der Serie 332

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 32-32 2240/2-07360

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
31-32 2240/2-07300	Außenverzahnt	2,552.4 × 2,022 × — mm	Details ansehen →
32-32 2500/2-07370	Innenverzahnt	2,718 × 2,178 × — mm	Details ansehen →
31-32 2500/2-07310	Außenverzahnt	2,822.4 × 2,282 × — mm	Details ansehen →
32-32 2800/2-07380	Innenverzahnt	3,018 × 2,460 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
