32-50 4500/2-07590

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

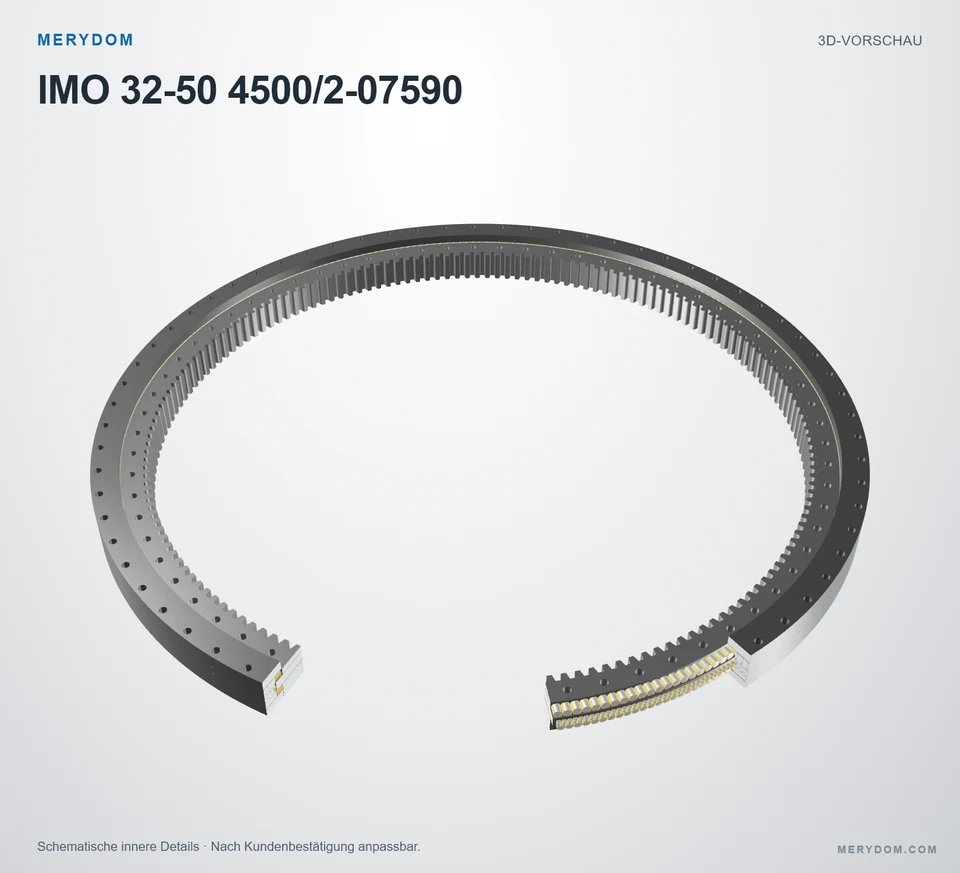

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-50 4500/2-07590.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 4765 mm
Overall ID (di): 4080 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 68 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

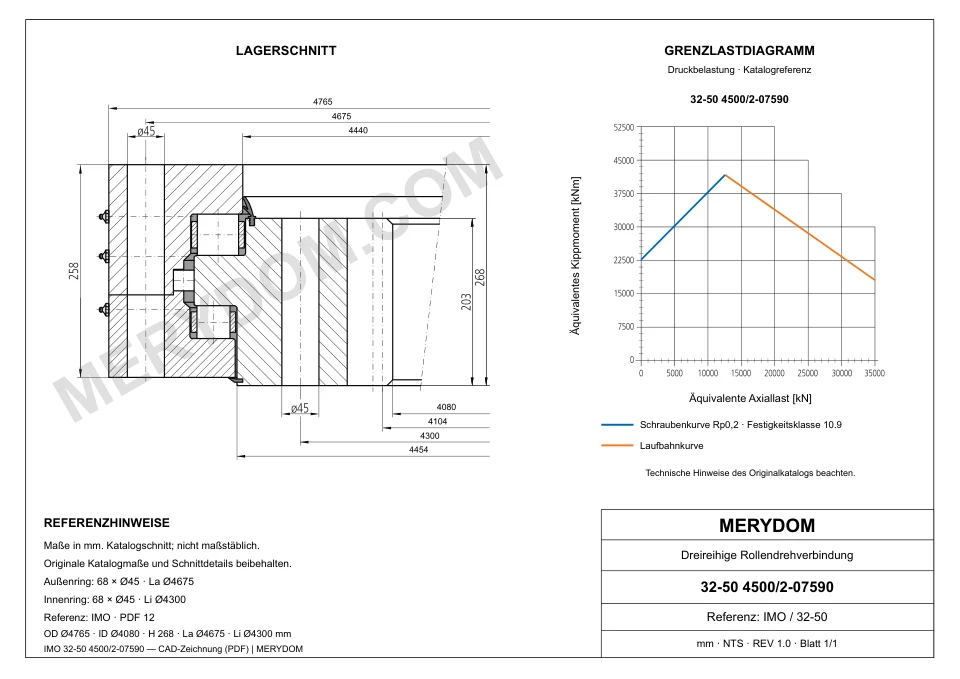

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 4.765 mm
Gesamt-Innendurchmesser (di): 4.080 mm
Gesamtgewicht (G): 7.427 kg

Befestigung

Lochkreis Außenring (La): 4.675 mm
Lochkreis Innenring (Li): 4.300 mm
Montagebohrungen am Außenring (na): 68

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 4.104 mm
Verzahnungsmodul (m): 24 mm
Zähnezahl (z): 171
Profilverschiebungsfaktor (x): -0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 32-50 4500/2-07590

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	32-50 4500/2-07590
Zertifiziert austauschbar mit	IMO 32-50 4500/2-07590
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	350 Serie
Referenzmodell	32-50 4500/2-07590
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	4.765 mm
Gesamt-Innendurchmesser (di)	4.080 mm
Gesamtgewicht (G)	7.427 kg
Befestigung
Lochkreis Außenring (La)	4.675 mm
Lochkreis Innenring (Li)	4.300 mm
Montagebohrungen am Außenring (na)	68
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	4.104 mm
Verzahnungsmodul (m)	24 mm
Zähnezahl (z)	171
Profilverschiebungsfaktor (x)	-0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	440 kN
Zulässige Umfangskraft, maximal (fz_max)	820 kN
Statische radiale Tragzahl (Co_rad)	5.825 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	52.590 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	28.195 kN
Dynamische radiale Tragzahl (C_rad)	2.105 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	9.632 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	7.118 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

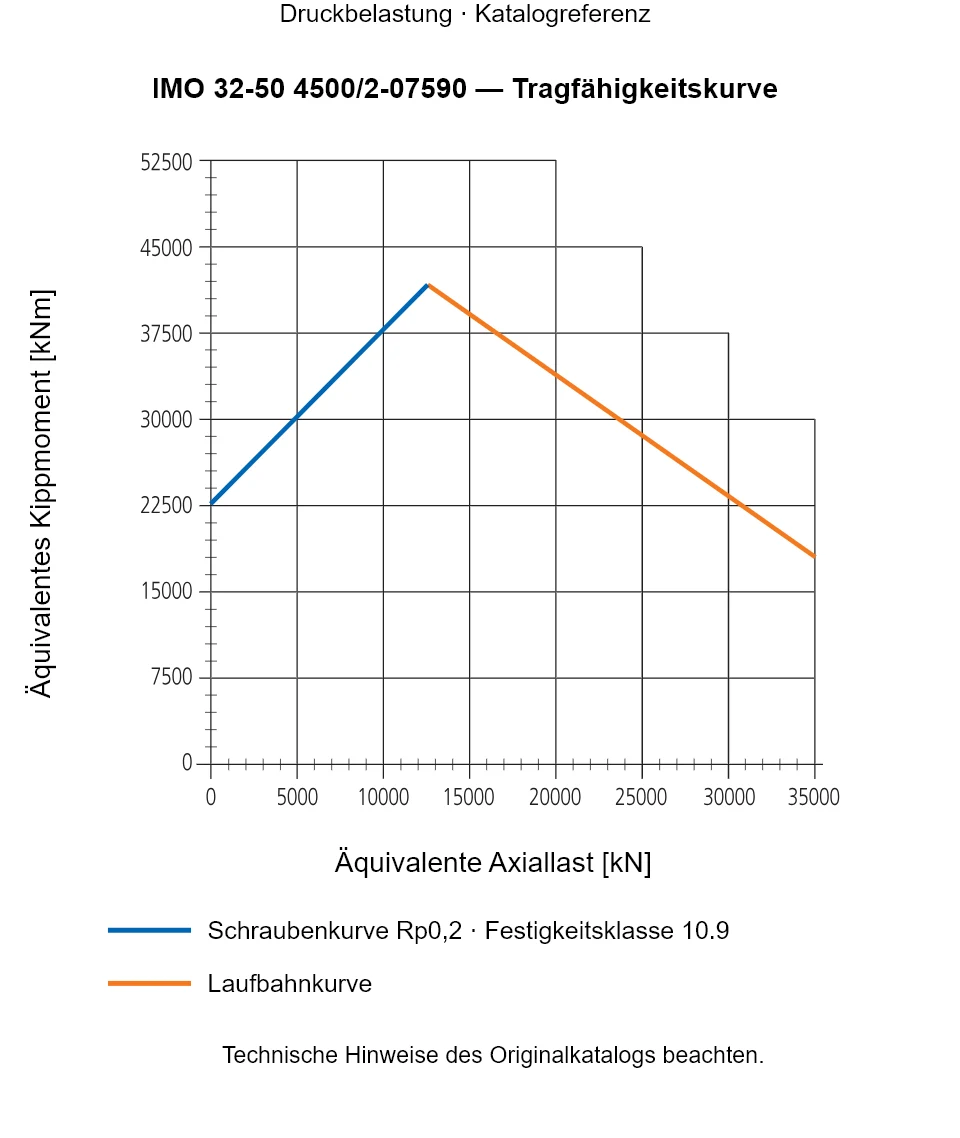

Traglastdiagramm der Serie 350

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 32-50 4500/2-07590

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
