Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

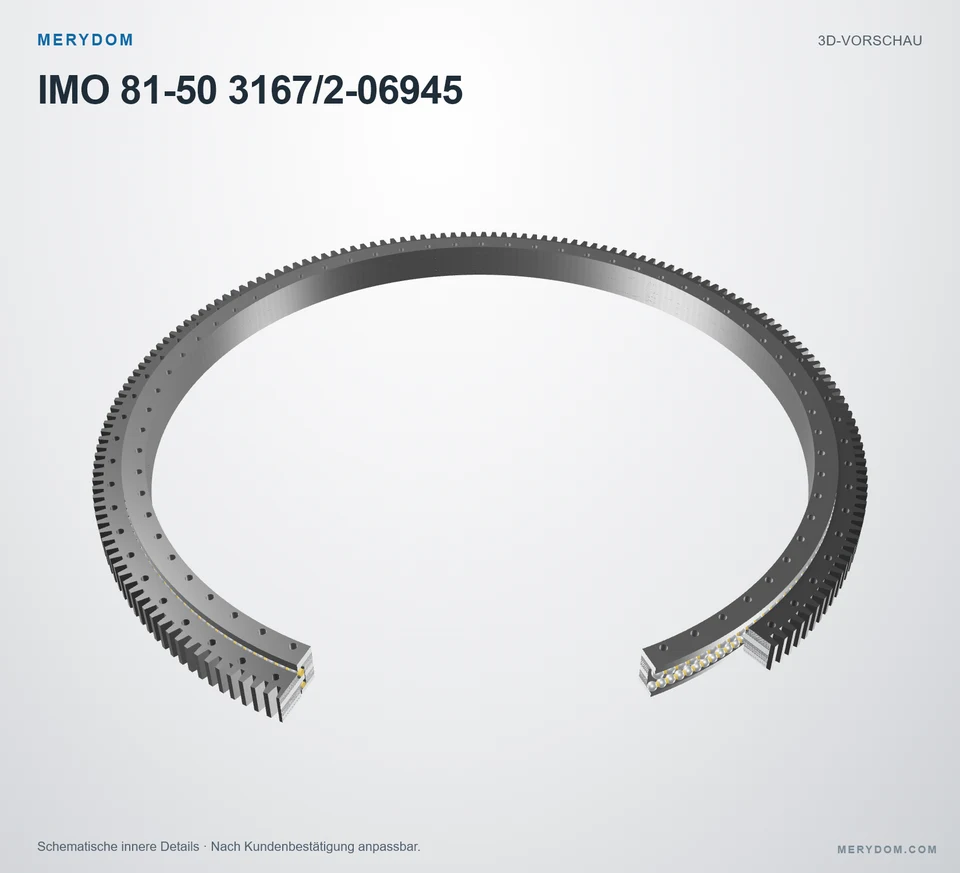

Drehverbindung als Ersatz für IMO 81-50 3167/2-06945
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-50 3167/2-06945. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 81-50 3167/2-06945. Serie: 850. Lagerkonstruktion: Doppel-Axial-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
81-50 3167/2-06945
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-50 3167/2-06945.
- Overall OD (Do)
- 3470.4 mm
- Overall ID (di)
- 3000 mm
- Gesamthöhe
- 185 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 66 / 66 außen / innen
- Lagerbauart
- Doppel-Axial-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

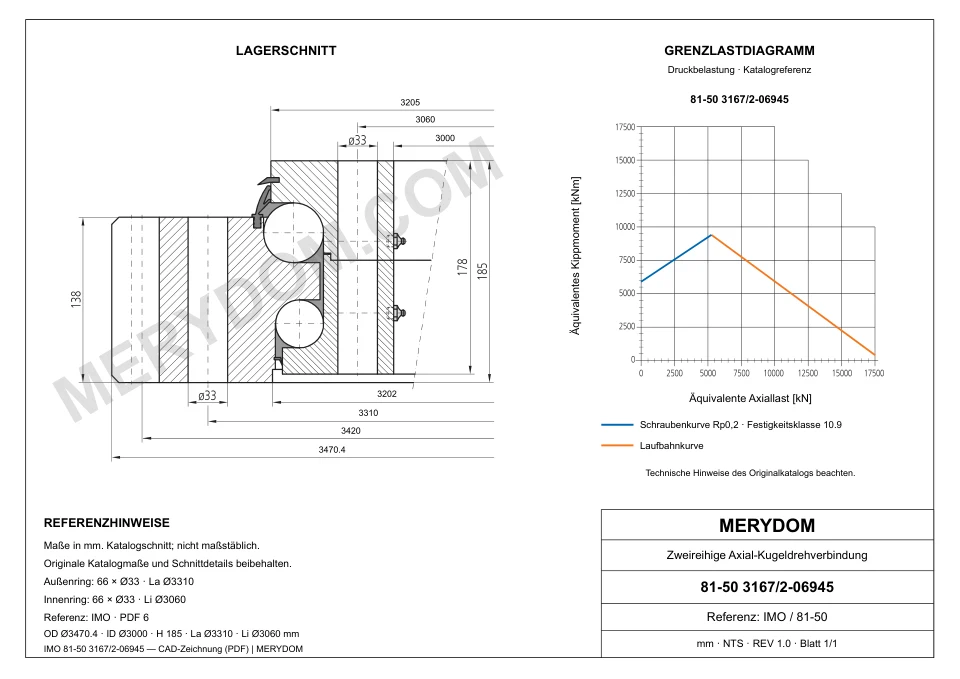

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 3.470,4 mm
- Gesamt-Innendurchmesser (di)
- 3.000 mm
- Gesamtgewicht (G)
- 2.431 kg
- Gesamthöhe (H)
- 185 mm
- Innendurchmesser des Außenrings (Di)
- 3.202 mm
- Außendurchmesser des Innenrings (da)
- 3.205 mm
Befestigung
- Lochkreis Außenring (La)
- 3.310 mm
- Lochkreis Innenring (Li)
- 3.060 mm
- Montagebohrungen am Außenring (na)
- 66
- Montagebohrungen am Innenring (n)
- 66
- Montagebohrungsdurchmesser am Außenring (Øa)
- 33 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 33 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3.420 mm
- Verzahnungsmodul (m)
- 18 mm
- Zähnezahl (z)
- 190
- Profilverschiebungsfaktor (x)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 81-50 3167/2-06945
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 81-50 3167/2-06945 |
| Zertifiziert austauschbar mit | IMO 81-50 3167/2-06945 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 850 Serie |
| Referenzmodell | 81-50 3167/2-06945 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Doppel-Axial-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 3.470,4 mm |
| Gesamt-Innendurchmesser (di) | 3.000 mm |
| Gesamtgewicht (G) | 2.431 kg |
| Gesamthöhe (H) | 185 mm |
| Innendurchmesser des Außenrings (Di) | 3.202 mm |
| Außendurchmesser des Innenrings (da) | 3.205 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 3.310 mm |
| Lochkreis Innenring (Li) | 3.060 mm |
| Montagebohrungen am Außenring (na) | 66 |
| Montagebohrungen am Innenring (n) | 66 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 33 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 33 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3.420 mm |
| Verzahnungsmodul (m) | 18 mm |
| Zähnezahl (z) | 190 |
| Profilverschiebungsfaktor (x) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 227 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 403 kN |
| Statische radiale Tragzahl (Co_rad) | 3.631 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 18.044 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 14.912 kN |
| Dynamische radiale Tragzahl (C_rad) | 766 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 1.810 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 1.439 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

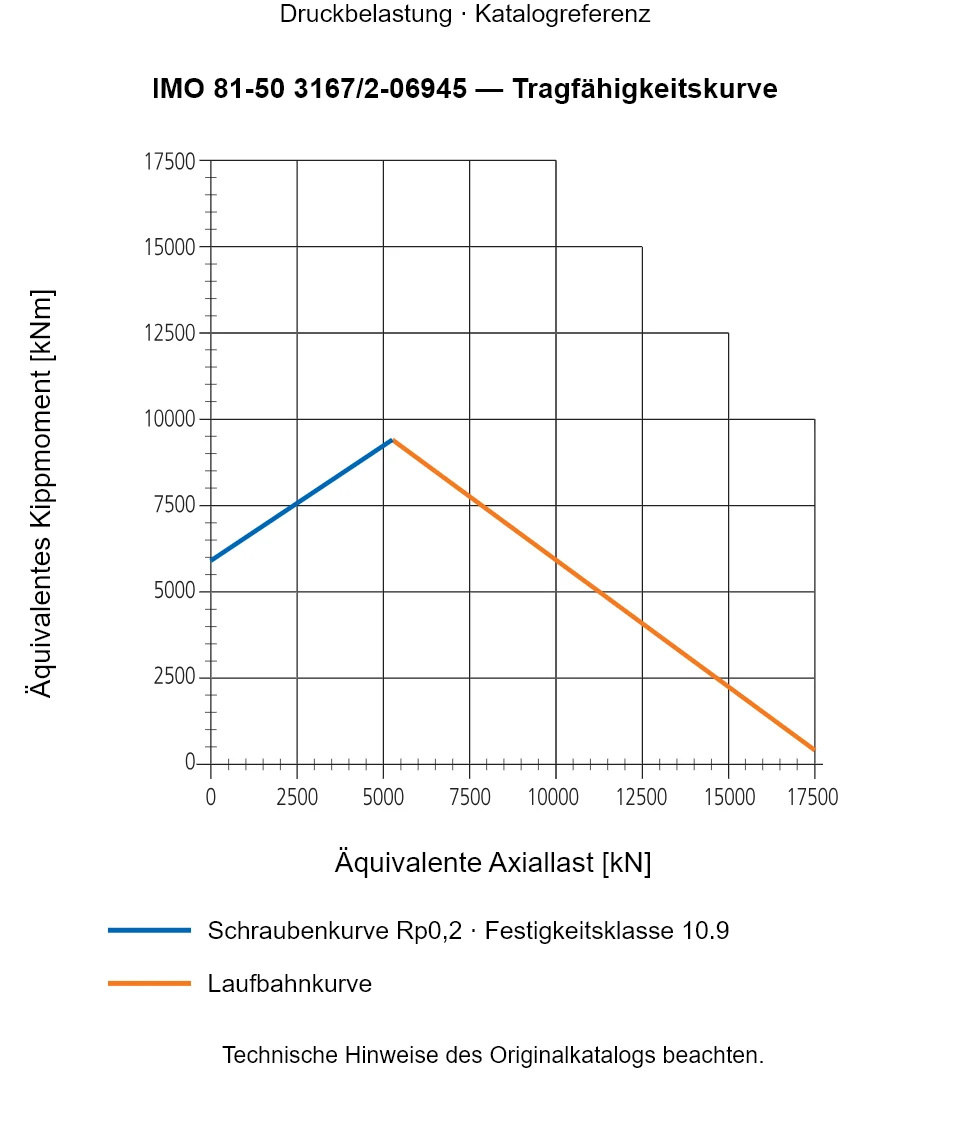

IMO 81-50 3167/2-06945 — Tragfähigkeitskurve
IMO 81-50 3167/2-06945 — Tragfähigkeitskurve
IMO 81-50 3167/2-06945 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 81-50 3167/2-06945
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
