Drehverbindung als Ersatz für IMO 81-50 4140/2-06965
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-50 4140/2-06965. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 81-50 4140/2-06965. Serie: 850. Lagerkonstruktion: Doppel-Axial-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
81-50 4140/2-06965
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-50 4140/2-06965.
- Overall OD (Do)
- 4456.0 mm
- Overall ID (di)
- 3970 mm
- Gesamthöhe
- 185 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 90 / 90 außen / innen
- Lagerbauart
- Doppel-Axial-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

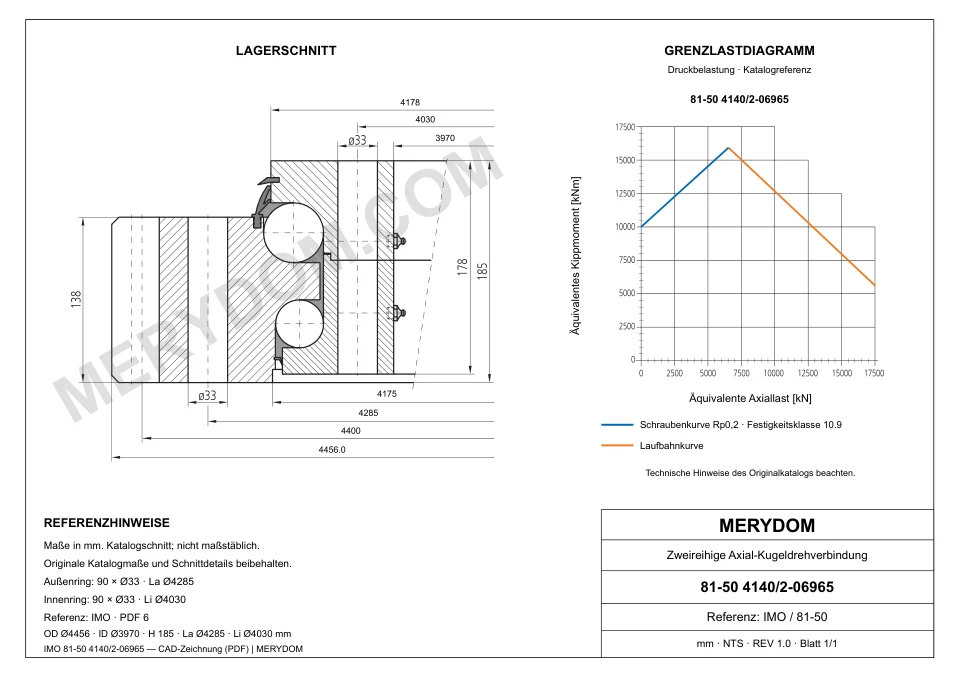

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4.456 mm
- Gesamt-Innendurchmesser (di)
- 3.970 mm
- Gesamtgewicht (G)
- 3.282 kg
- Gesamthöhe (H)
- 185 mm
- Innendurchmesser des Außenrings (Di)
- 4.175 mm
- Außendurchmesser des Innenrings (da)
- 4.178 mm
Befestigung
- Lochkreis Außenring (La)
- 4.285 mm
- Lochkreis Innenring (Li)
- 4.030 mm
- Montagebohrungen am Außenring (na)
- 90
- Montagebohrungen am Innenring (n)
- 90
- Montagebohrungsdurchmesser am Außenring (Øa)
- 33 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 33 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4.400 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 220
- Profilverschiebungsfaktor (x)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 81-50 4140/2-06965
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 81-50 4140/2-06965 |
| Zertifiziert austauschbar mit | IMO 81-50 4140/2-06965 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 850 Serie |
| Referenzmodell | 81-50 4140/2-06965 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Doppel-Axial-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4.456 mm |
| Gesamt-Innendurchmesser (di) | 3.970 mm |
| Gesamtgewicht (G) | 3.282 kg |
| Gesamthöhe (H) | 185 mm |
| Innendurchmesser des Außenrings (Di) | 4.175 mm |
| Außendurchmesser des Innenrings (da) | 4.178 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 4.285 mm |
| Lochkreis Innenring (Li) | 4.030 mm |
| Montagebohrungen am Außenring (na) | 90 |
| Montagebohrungen am Innenring (n) | 90 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 33 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 33 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4.400 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 220 |
| Profilverschiebungsfaktor (x) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 260 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 465 kN |
| Statische radiale Tragzahl (Co_rad) | 4.750 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 23.588 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 19.508 kN |
| Dynamische radiale Tragzahl (C_rad) | 844 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 2.002 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 1.587 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

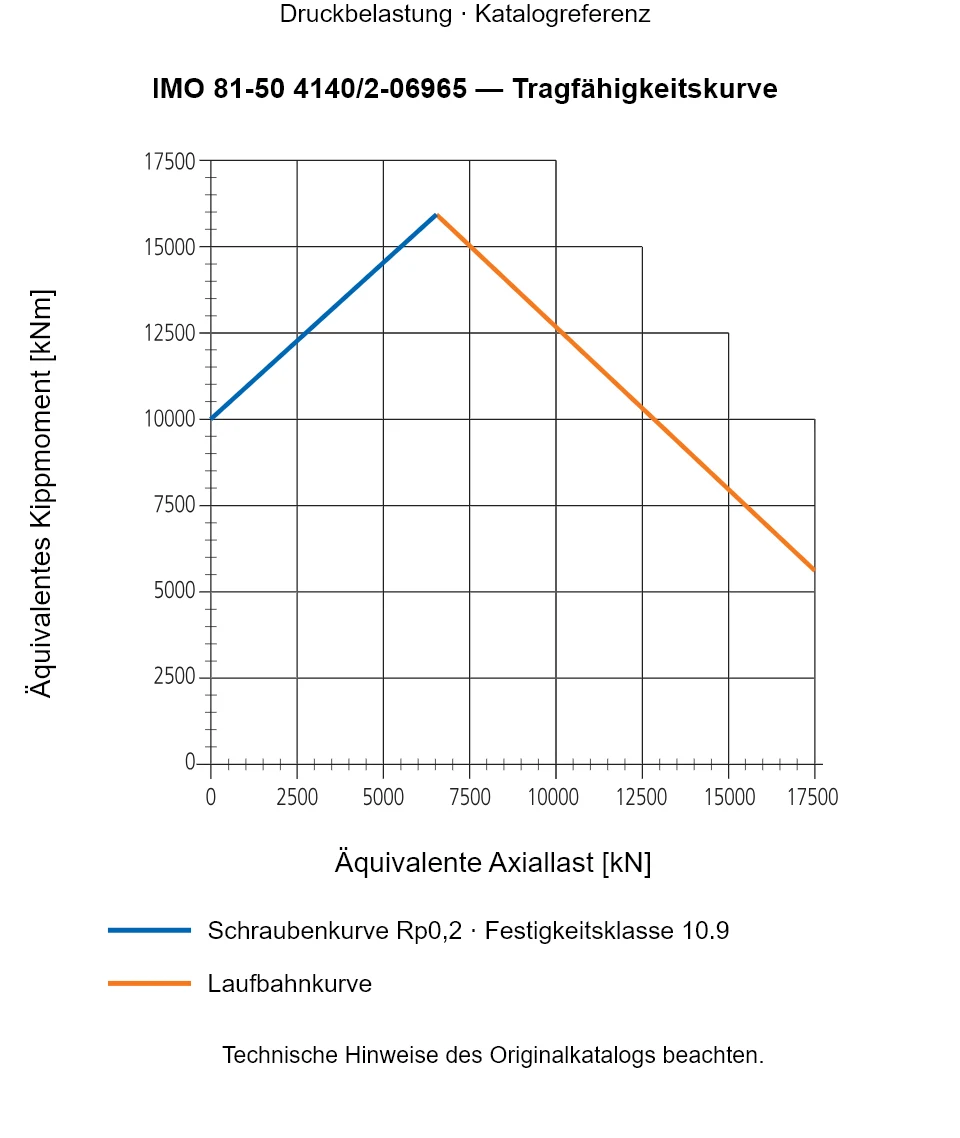

IMO 81-50 4140/2-06965 — Tragfähigkeitskurve
IMO 81-50 4140/2-06965 — Tragfähigkeitskurve
IMO 81-50 4140/2-06965 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 81-50 4140/2-06965
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
