Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

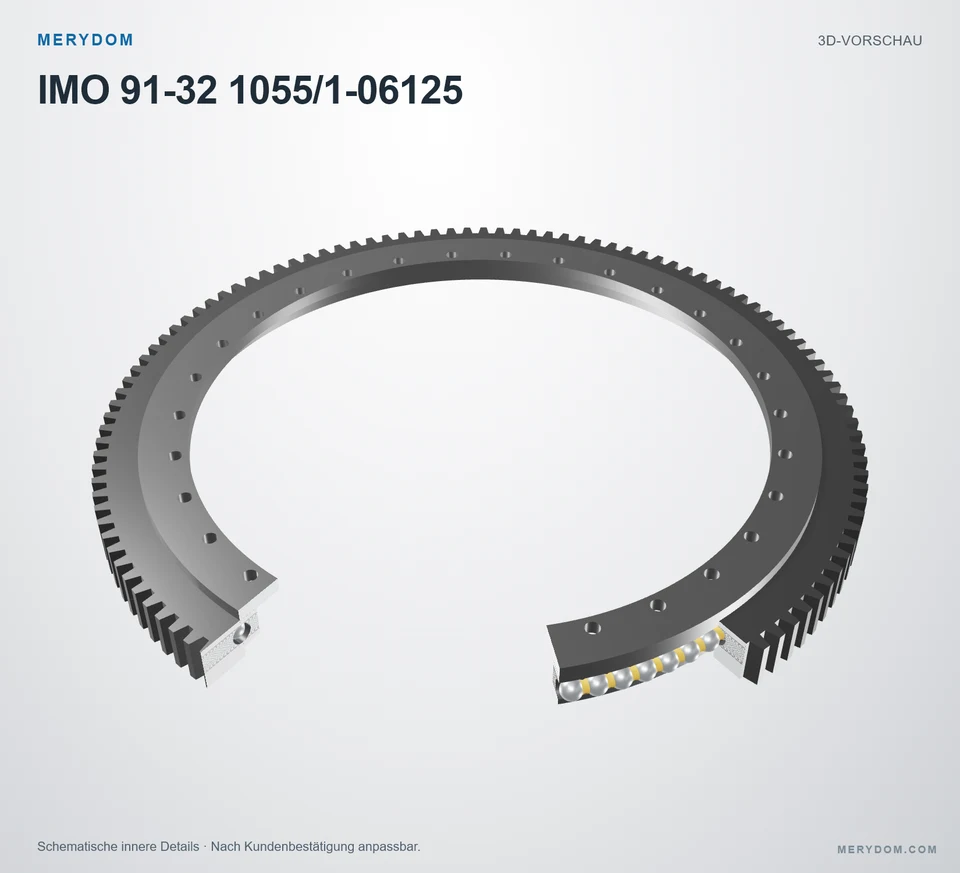

Drehverbindung als Ersatz für IMO 91-32 1055/1-06125
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-32 1055/1-06125. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 91-32 1055/1-06125. Serie: 932. Lagerkonstruktion: Kugellager mit Flanschringen. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
91-32 1055/1-06125
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-32 1055/1-06125.
- Overall OD (Do)
- 1198 mm
- Overall ID (di)
- 905 mm
- Gesamthöhe
- 90 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Kugellager mit Flanschringen
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

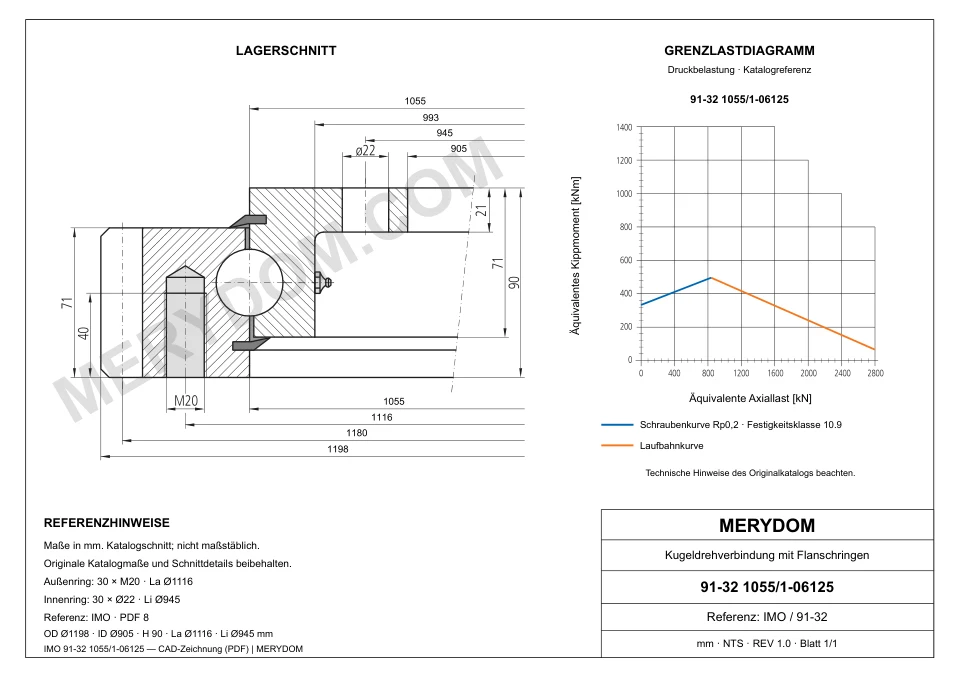

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.198 mm
- Gesamt-Innendurchmesser (di)
- 905 mm
- Gesamtgewicht (G)
- 183 kg
- Gesamthöhe (H)
- 90 mm
- Innendurchmesser des Außenrings (Di)
- 1.055 mm
- Außendurchmesser des Innenrings (da)
- 1.055 mm
- Flanschdurchmesser b des Innenrings (b)
- 993 mm
Befestigung
- Lochkreis Außenring (La)
- 1.116 mm
- Montagebohrungen am Außenring (na)
- 30
- Lochkreis Innenring (Li)
- 945 mm
- Montagebohrungen am Innenring (ni)
- 30
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M20
- Montagebohrungsdurchmesser am Innenring (Øi)
- 22 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.180 mm
- Verzahnungsmodul (m)
- 10 mm
- Zähnezahl (z)
- 118
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 91-32 1055/1-06125
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 91-32 1055/1-06125 |
| Zertifiziert austauschbar mit | IMO 91-32 1055/1-06125 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 932 Serie |
| Referenzmodell | 91-32 1055/1-06125 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kugellager mit Flanschringen |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.198 mm |
| Gesamt-Innendurchmesser (di) | 905 mm |
| Gesamtgewicht (G) | 183 kg |
| Gesamthöhe (H) | 90 mm |
| Innendurchmesser des Außenrings (Di) | 1.055 mm |
| Außendurchmesser des Innenrings (da) | 1.055 mm |
| Flanschdurchmesser b des Innenrings (b) | 993 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.116 mm |
| Montagebohrungen am Außenring (na) | 30 |
| Lochkreis Innenring (Li) | 945 mm |
| Montagebohrungen am Innenring (ni) | 30 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M20 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 22 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.180 mm |
| Verzahnungsmodul (m) | 10 mm |
| Zähnezahl (z) | 118 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 43 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 76 kN |
| Statische radiale Tragzahl (Co_rad) | 1.137 kN |
| Statische axiale Tragzahl (Co_ax) | 3.043 kN |
| Dynamische radiale Tragzahl (C_rad) | 427 kN |
| Dynamische axiale Tragzahl (C_ax) | 497 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

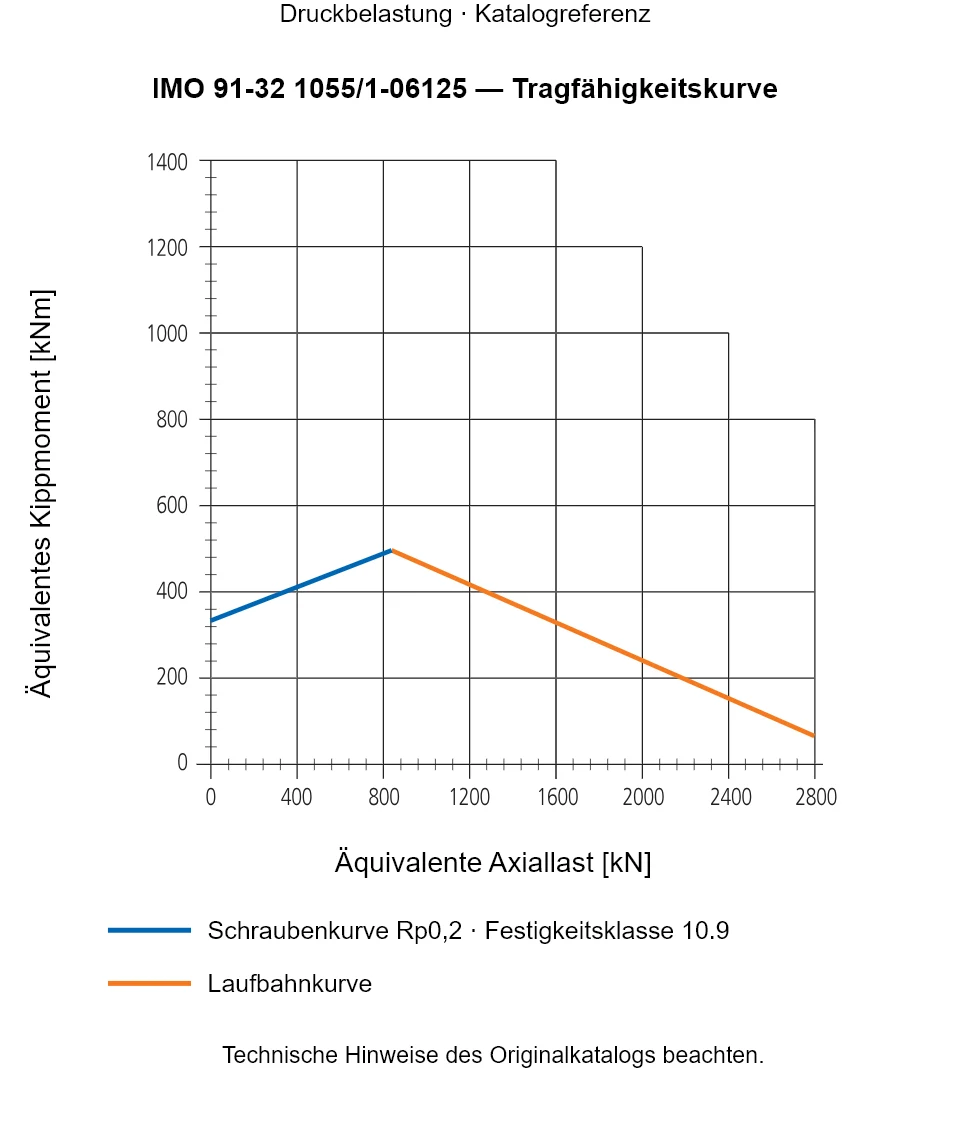

IMO 91-32 1055/1-06125 — Tragfähigkeitskurve
IMO 91-32 1055/1-06125 — Tragfähigkeitskurve
IMO 91-32 1055/1-06125 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 91-32 1055/1-06125
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
