Drehverbindung als Ersatz für INA VI 140326 V

Name: MERYDOM Replacement for INA VI 140326 V Slewing Bearing
Brand: MERYDOM
SKU: VI 140326 V

Zurück zum Ersatzkatalog

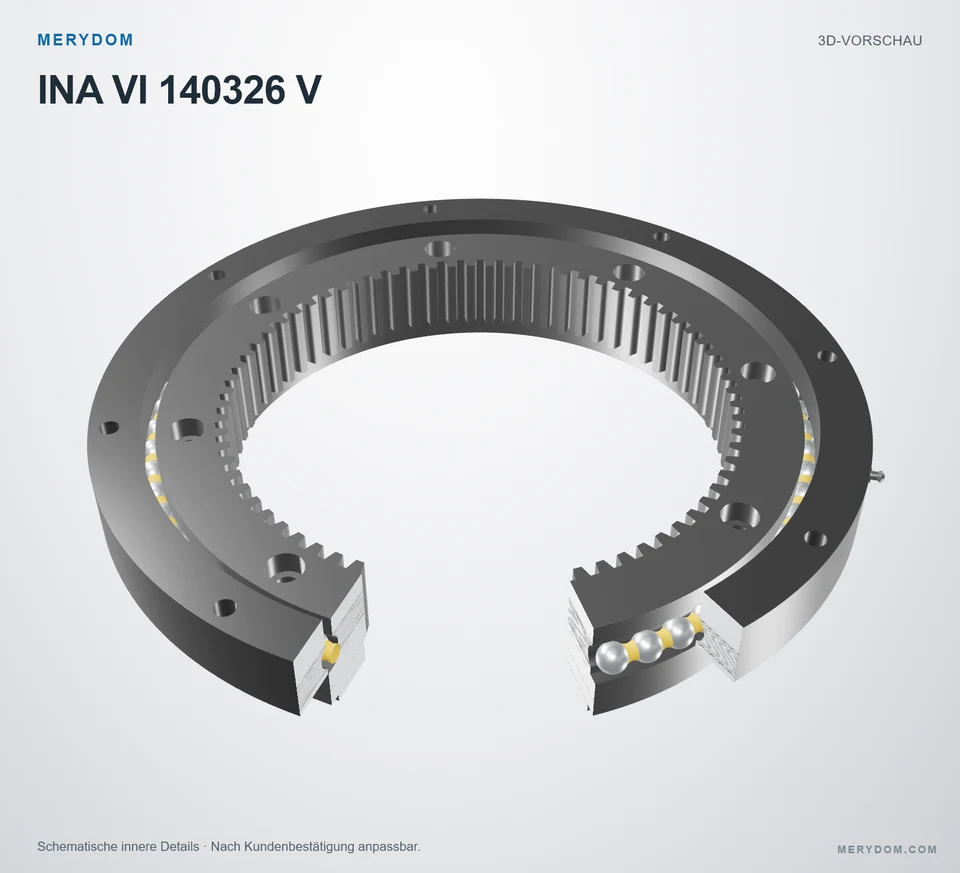

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für INA VI 140326 V. — INA VI 140326 V · 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VI 140326 V

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VI 140326 V.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 382 mm
Overall ID (di): 250 mm
Gesamthöhe: 59 mm
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 8 / 8 außen / innen
Lagerbauart: Vierpunkt-Kugellager

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

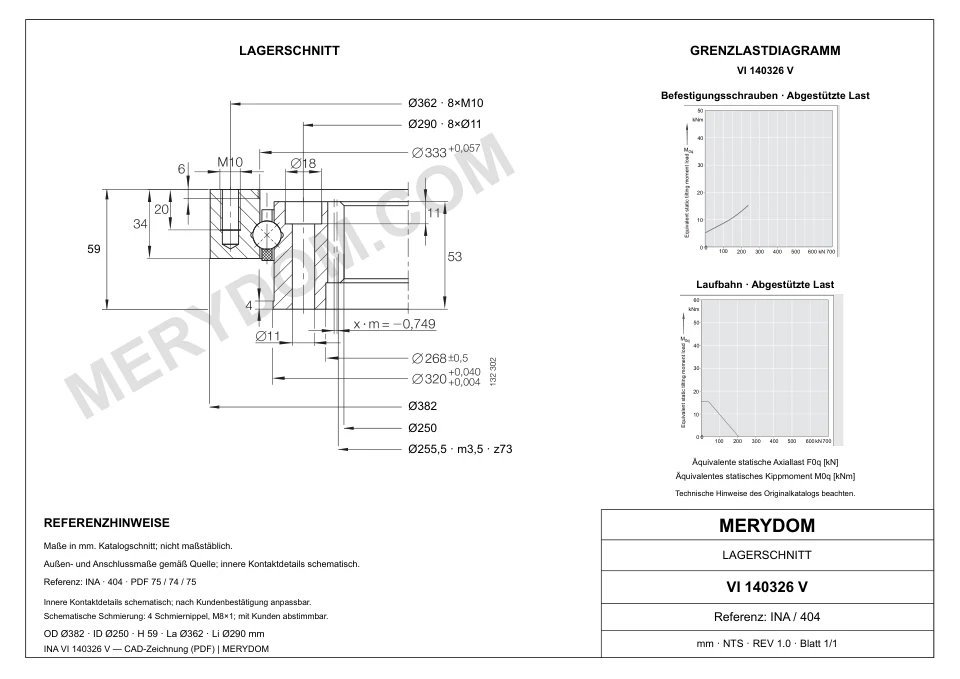

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 18 kg
Gesamt-Außendurchmesser (Da): 382 mm
Gesamt-Innendurchmesser (di): 250 mm
Katalogdurchmesser Di (Di): 333 mm
Katalogdurchmesser da (da): 320 mm
Gesamthöhe (H): 59 mm

Befestigung

Lochkreis Außenring (La): 362 mm
Lochkreis Innenring (Li): 290 mm
Montagebohrungen am Außenring (na): 8
Montagebohrungen am Innenring (ni): 8

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 255,5 mm
Verzahnungsmodul (m): 3,5 mm
Zähnezahl (z): 73
Zahnbreite (b): 40 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VI 140326 V

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VI 140326 V
Zertifiziert austauschbar mit	INA VI 140326 V
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Vi Serie
Referenzmodell	VI 140326 V
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (Massee)	18 kg
Gesamt-Außendurchmesser (Da)	382 mm
Gesamt-Innendurchmesser (di)	250 mm
Katalogdurchmesser Di (Di)	333 mm
Katalogdurchmesser da (da)	320 mm
Gesamthöhe (H)	59 mm
Befestigung
Lochkreis Außenring (La)	362 mm
Lochkreis Innenring (Li)	290 mm
Montagebohrungen am Außenring (na)	8
Montagebohrungen am Innenring (ni)	8
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	255,5 mm
Verzahnungsmodul (m)	3,5 mm
Zähnezahl (z)	73
Zahnbreite (b)	40 mm
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	22,4 kN
Normale Zahnkraft (Fznorm)	10,8 kN
Maximale Zahnkraft (Fzmax)	16,1 kN
Dynamische axiale Grundtragzahl (Ca)	83 kN
Statische axiale Grundtragzahl (C0a)	206 kN
Dynamische radiale Grundtragzahl (Cr)	78 kN
Statische radiale Grundtragzahl (C0r)	93 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

INA VI 140326 V — Tragfähigkeitskurve

INA VI 140326 V — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.

Tragfähigkeitskurven für INA VI 140326 V: äquivalente statische Axiallast [kN] und Kippmoment [kNm]. — INA VI 140326 V — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VI 140326 V

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
