Drehverbindung als Ersatz für INA VLI 201094 N

Name: MERYDOM Replacement for INA VLI 201094 N Slewing Bearing
Brand: MERYDOM
SKU: VLI 201094 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

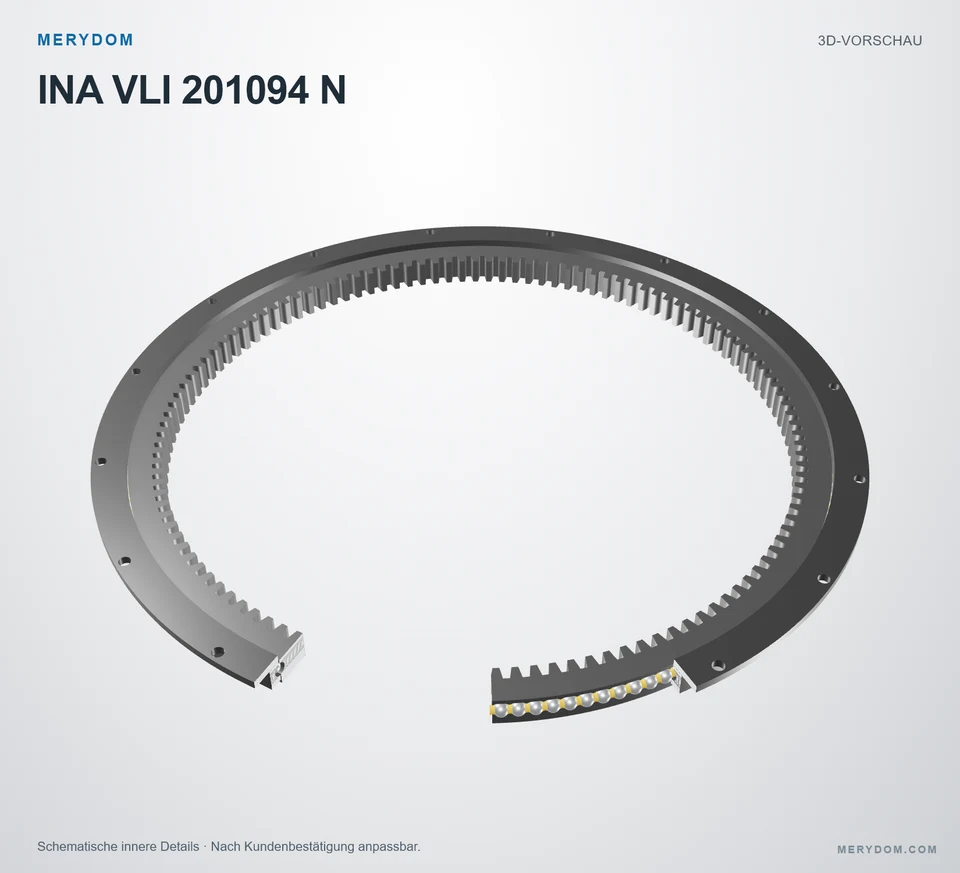

VLI 201094 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VLI 201094 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1198–0,7 mm
Overall ID (di): 984 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 16 / 24 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

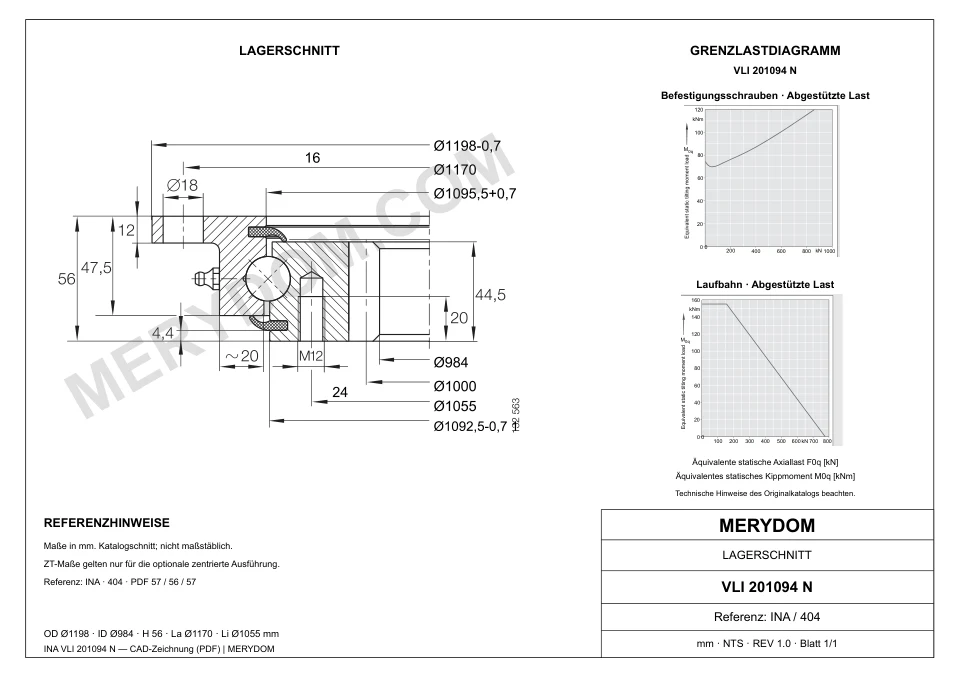

Abmessungen

Massee (Massee): 81,5 kg
Gesamt-Außendurchmesser (Da): 1198–0,7 mm
Äußerer Zentrierdurchmesser (DaZT): 1.196 mm
Gesamt-Innendurchmesser (di): 984 mm
Katalogdurchmesser Di (Di): 1095,5+0,7 mm
Katalogdurchmesser da (da): 1092,5–0,7 1 mm
Katalog-Zentrierdurchmesser daZT (daZT): 91 mm

Befestigung

Lochkreis Außenring (La): 1.170 mm
Montagebohrungen am Außenring (na): 16
Lochkreis Innenring (Li): 1.055 mm
Montagebohrungen am Innenring (ni): 24

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 1.000 mm
Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 125

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VLI 201094 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VLI 201094 N
Zertifiziert austauschbar mit	INA VLI 201094 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Vli 20 Serie
Referenzmodell	VLI 201094 N
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (Massee)	81,5 kg
Gesamt-Außendurchmesser (Da)	1198–0,7 mm
Äußerer Zentrierdurchmesser (DaZT)	1.196 mm
Gesamt-Innendurchmesser (di)	984 mm
Katalogdurchmesser Di (Di)	1095,5+0,7 mm
Katalogdurchmesser da (da)	1092,5–0,7 1 mm
Katalog-Zentrierdurchmesser daZT (daZT)	91 mm
Befestigung
Lochkreis Außenring (La)	1.170 mm
Montagebohrungen am Außenring (na)	16
Lochkreis Innenring (Li)	1.055 mm
Montagebohrungen am Innenring (ni)	24
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	1.000 mm
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	125
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	99,1 kN
Normale Zahnkraft (Fznorm)	31,4 kN
Maximale Zahnkraft (Fzmax)	46,7 kN
Dynamische axiale Grundtragzahl (Ca)	244 kN
Statische axiale Grundtragzahl (C0a)	770 kN
Dynamische radiale Grundtragzahl (Cr)	160 kN
Statische radiale Grundtragzahl (C0r)	290 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

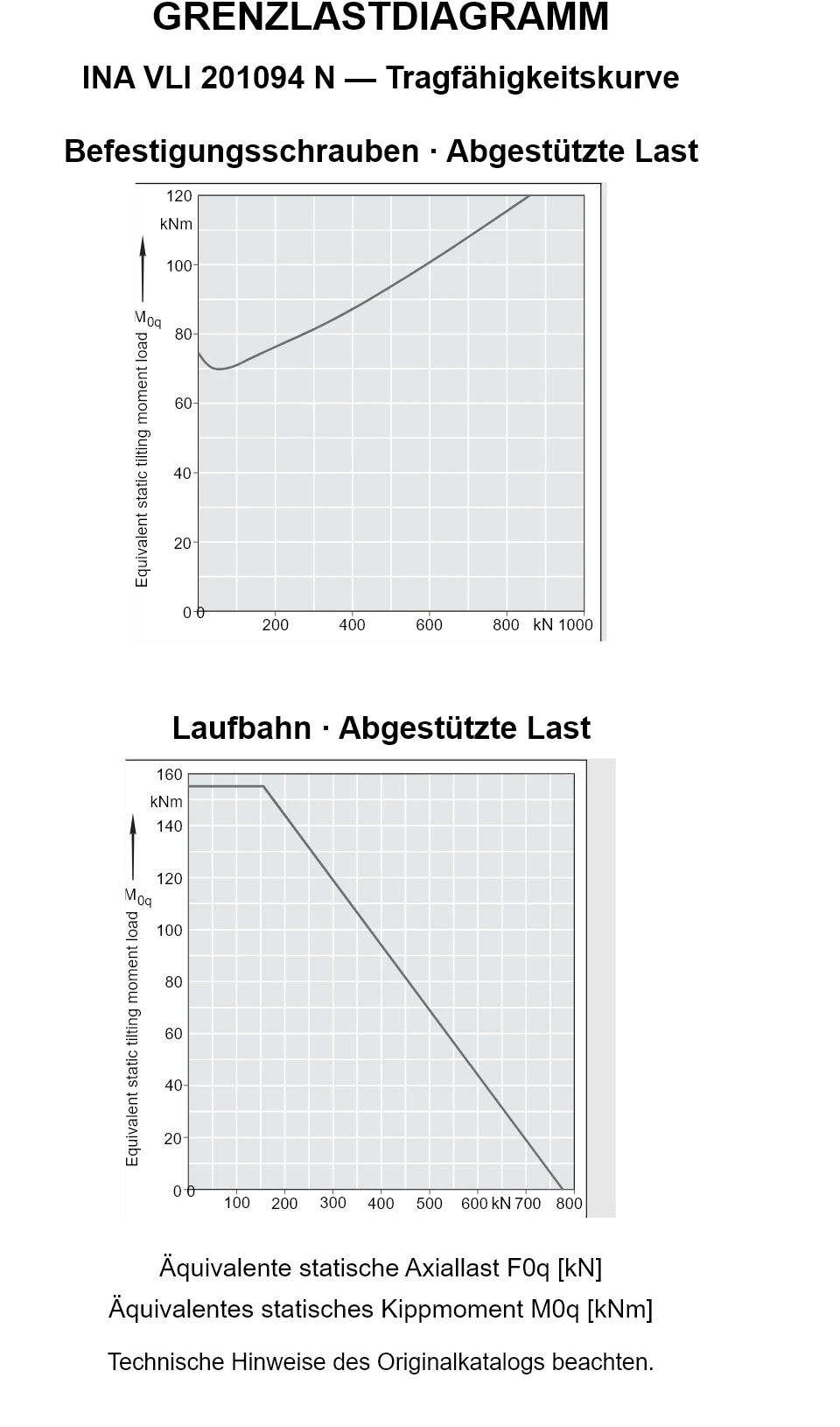

Traglastdiagramm der Serie Vli 20

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VLI 201094 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VLI 200944 N	Innenverzahnt	1,048 × 840 × — mm	Details ansehen →
VLI 200844 N	Innenverzahnt	948 × 736 × — mm	Details ansehen →
VLI 200744 N	Innenverzahnt	848 × 648 × — mm	Details ansehen →
VLI 200644 N	Innenverzahnt	748 × 546 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
