Drehverbindung als Ersatz für INA XI 120288 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XI 120288 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XI 120288 N. Serie: Xi. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

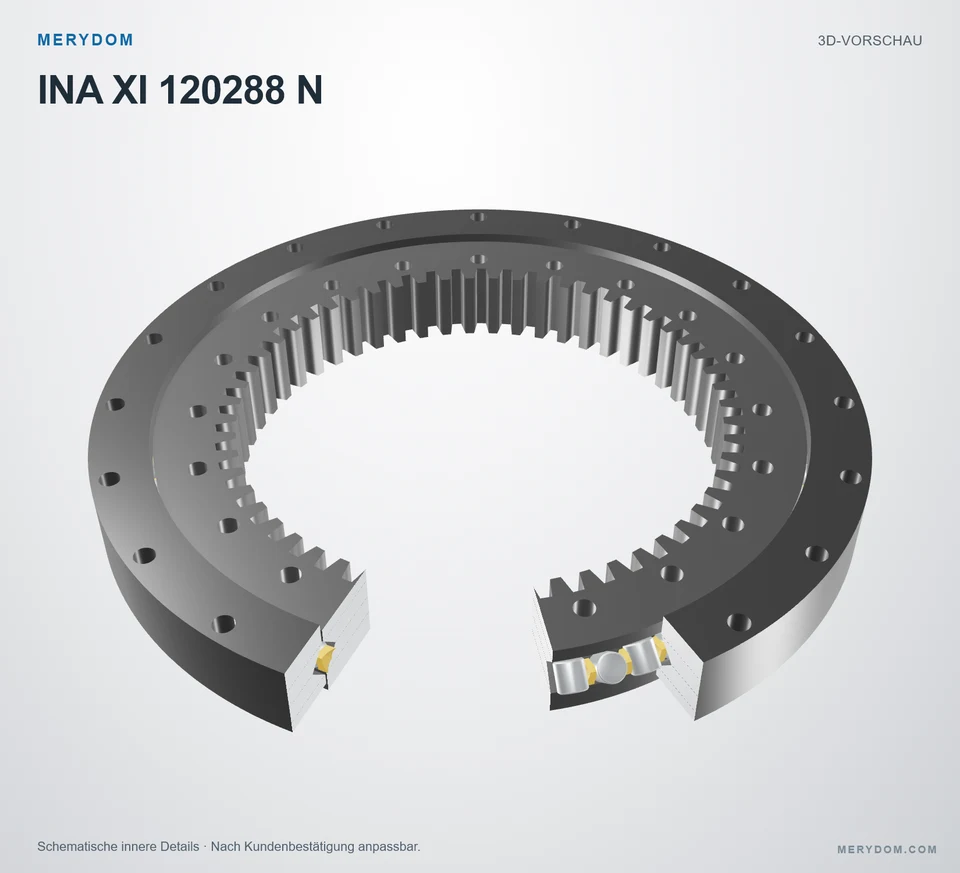

XI 120288 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XI 120288 N.
- Overall OD (Do)
- 340 mm
- Overall ID (di)
- 216 mm
- Gesamthöhe
- 38 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Kreuzrollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

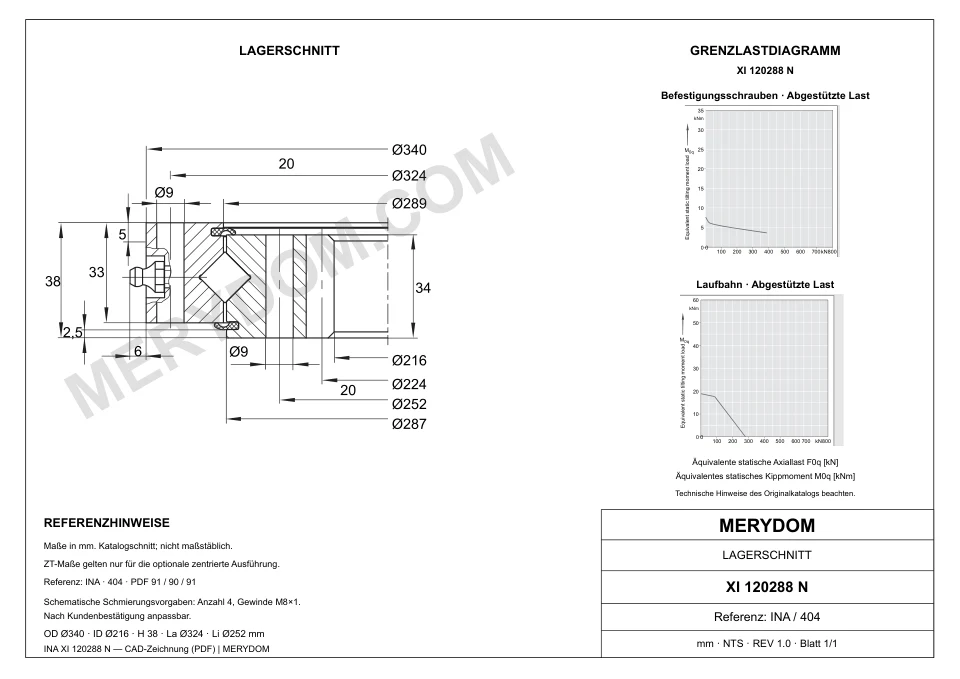

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 12 kg
- Gesamt-Außendurchmesser (Da)
- 340 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 338 mm
- Gesamt-Innendurchmesser (di)
- 216 mm
- Katalogdurchmesser Di (Di)
- 289 mm
- Katalogdurchmesser da (da)
- 287 mm
- Katalog-Zentrierdurchmesser daZT (daZT)
- 285 mm
- Gesamthöhe (H)
- 38 mm
- Innenhöhe (h)
- 33 mm
- Äußere Zentrierlänge (T)
- 5 mm
- Innere Zentrierlänge (t)
- 2,5 mm
- Maximalmaß u (u)
- 6 mm
Befestigung
- Lochkreis Außenring (La)
- 324 mm
- Lochkreis Innenring (Li)
- 252 mm
- Montagebohrungen am Außenring (na)
- 20
- Montagebohrungen am Innenring (ni)
- 20
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 9 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 224 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 56
- Zahnbreite (b)
- 34 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XI 120288 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XI 120288 N |
| Zertifiziert austauschbar mit | INA XI 120288 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xi Serie |
| Referenzmodell | XI 120288 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 12 kg |
| Gesamt-Außendurchmesser (Da) | 340 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 338 mm |
| Gesamt-Innendurchmesser (di) | 216 mm |
| Katalogdurchmesser Di (Di) | 289 mm |
| Katalogdurchmesser da (da) | 287 mm |
| Katalog-Zentrierdurchmesser daZT (daZT) | 285 mm |
| Gesamthöhe (H) | 38 mm |
| Innenhöhe (h) | 33 mm |
| Äußere Zentrierlänge (T) | 5 mm |
| Innere Zentrierlänge (t) | 2,5 mm |
| Maximalmaß u (u) | 6 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 324 mm |
| Lochkreis Innenring (Li) | 252 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Montagebohrungen am Innenring (ni) | 20 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 9 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 224 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 56 |
| Zahnbreite (b) | 34 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 35 kN |
| Normale Zahnkraft (Fznorm) | 12,3 kN |
| Maximale Zahnkraft (Fzmax) | 17,8 kN |
| Dynamische axiale Grundtragzahl (Ca) | 150 kN |
| Statische axiale Grundtragzahl (C0a) | 290 kN |
| Dynamische radiale Grundtragzahl (Cr) | 95 kN |
| Statische radiale Grundtragzahl (C0r) | 141 kN |
| Vorspannung (Vorspannung) | 0 incl. 0,02 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

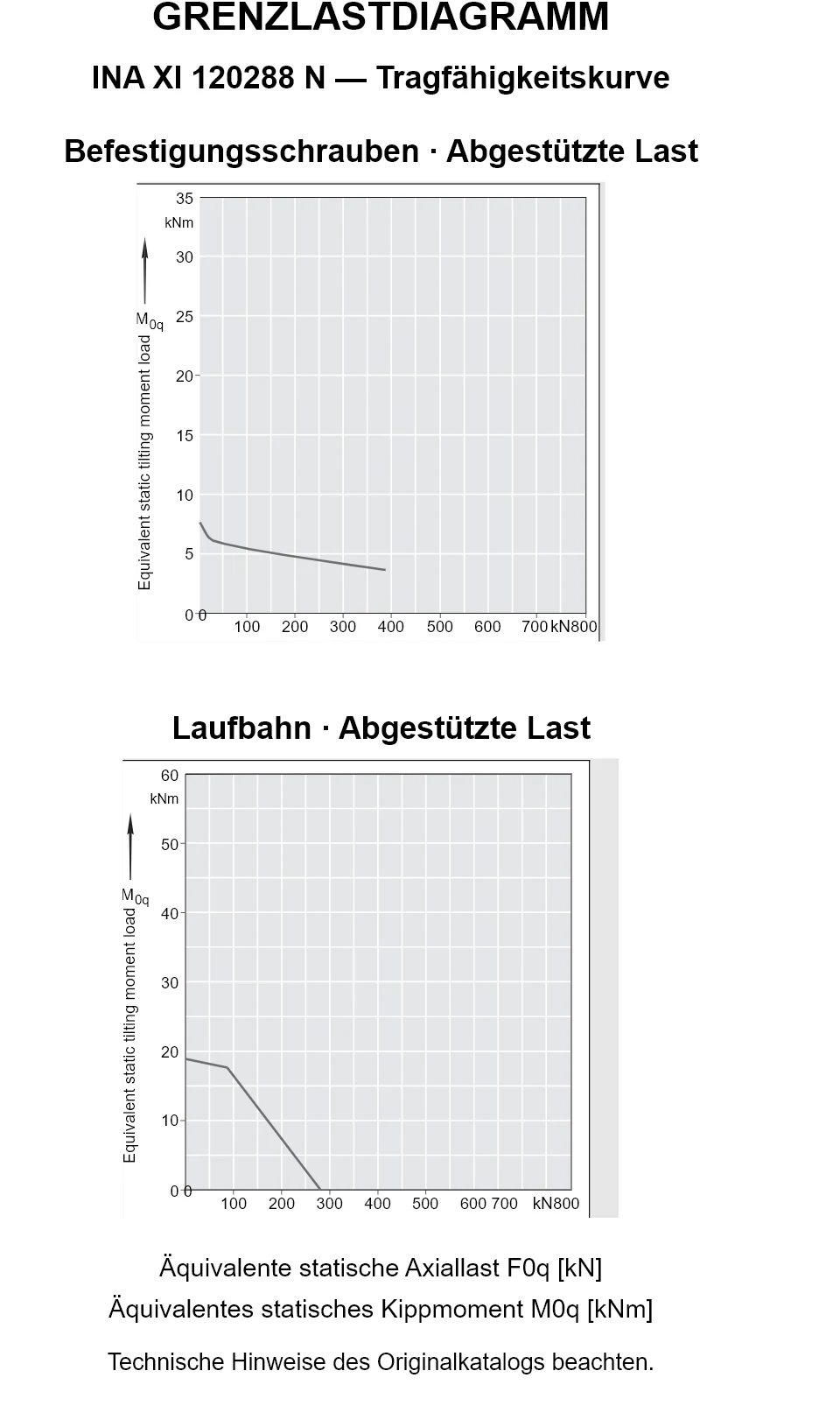

INA XI 120288 N — Tragfähigkeitskurve
INA XI 120288 N — Tragfähigkeitskurve
INA XI 120288 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XI 120288 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
