Drehverbindung als Ersatz für INA XSA 140644 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSA 140644 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XSA 140644 N. Serie: Xsa 14. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XSA 140644 N
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSA 140644 N.
- Overall OD (Do)
- 742,3 mm
- Overall ID (di)
- 574 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 32 / 36 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

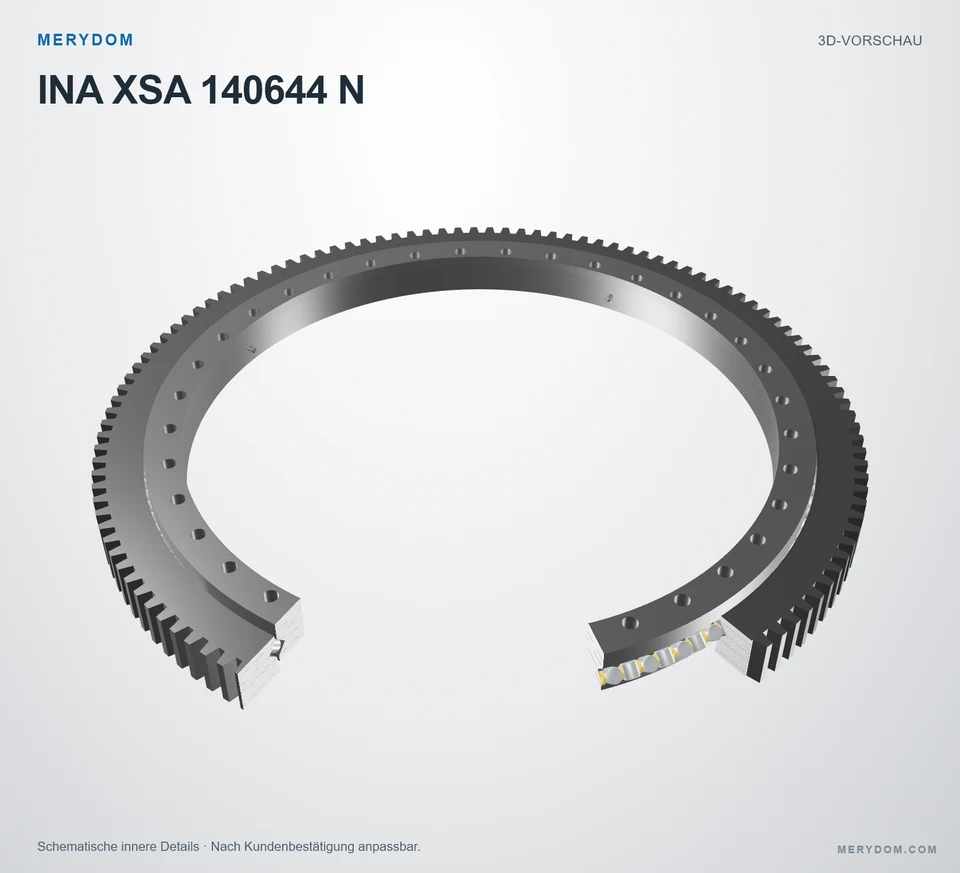

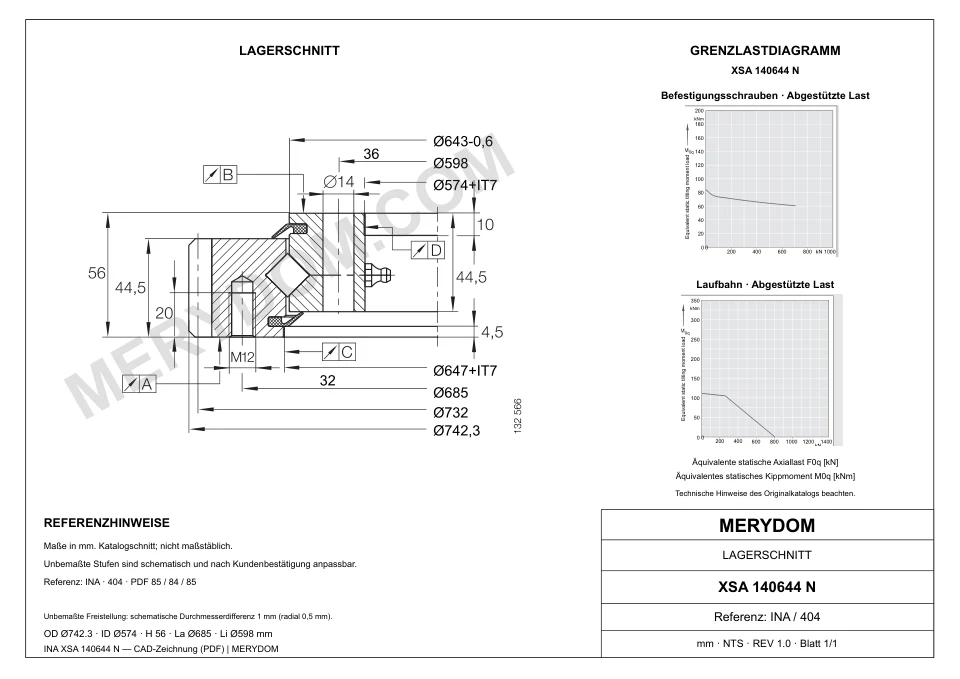

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 52 kg
- Gesamt-Außendurchmesser (Da)
- 742,3 mm
- Gesamt-Innendurchmesser (di)
- 574 mm
- Katalogdurchmesser Di (Di)
- 647 mm
- Katalogdurchmesser da (da)
- 643–0,6 mm
Befestigung
- Lochkreis Außenring (La)
- 685 mm
- Montagebohrungen am Außenring (na)
- 32
- Lochkreis Innenring (Li)
- 598 mm
- Montagebohrungen am Innenring (ni)
- 36
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 732 mm
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 122
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XSA 140644 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XSA 140644 N |
| Zertifiziert austauschbar mit | INA XSA 140644 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xsa 14 Serie |
| Referenzmodell | XSA 140644 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 52 kg |
| Gesamt-Außendurchmesser (Da) | 742,3 mm |
| Gesamt-Innendurchmesser (di) | 574 mm |
| Katalogdurchmesser Di (Di) | 647 mm |
| Katalogdurchmesser da (da) | 643–0,6 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 685 mm |
| Montagebohrungen am Außenring (na) | 32 |
| Lochkreis Innenring (Li) | 598 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 732 mm |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 122 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 132,2 kN |
| Normale Zahnkraft (Fznorm) | 21,3 kN |
| Maximale Zahnkraft (Fzmax) | 31,5 kN |
| Dynamische axiale Grundtragzahl (Ca) | 290 kN |
| Statische axiale Grundtragzahl (C0a) | 800 kN |
| Dynamische radiale Grundtragzahl (Cr) | 185 kN |
| Statische radiale Grundtragzahl (C0r) | 395 kN |
| Vorspannung (Vorspannung) | 0,01 incl. 0,04 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie Xsa 14
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XSA 140644 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
