Drehverbindung als Ersatz für INA XU 050077

Name: MERYDOM Replacement for INA XU 050077 Slewing Bearing
Brand: MERYDOM
SKU: XU 050077

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

XU 050077

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 050077.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 112 mm
Overall ID (di): 40 mm
Gesamthöhe: 22 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 6 / 6 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

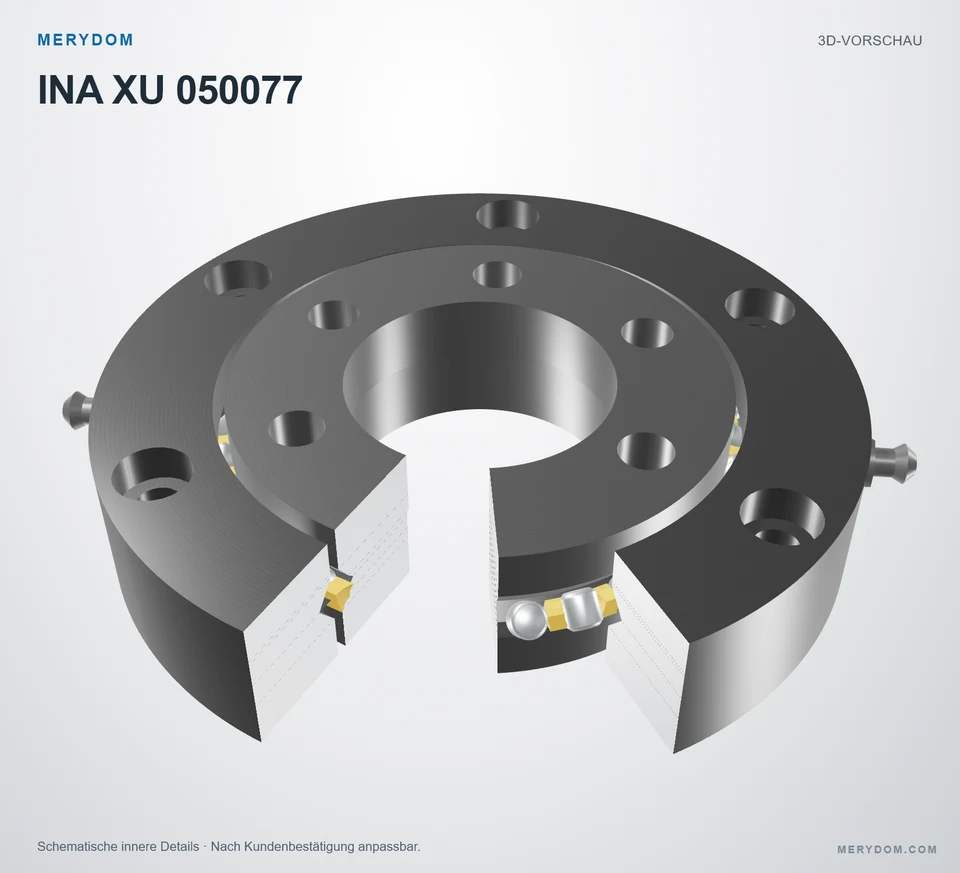

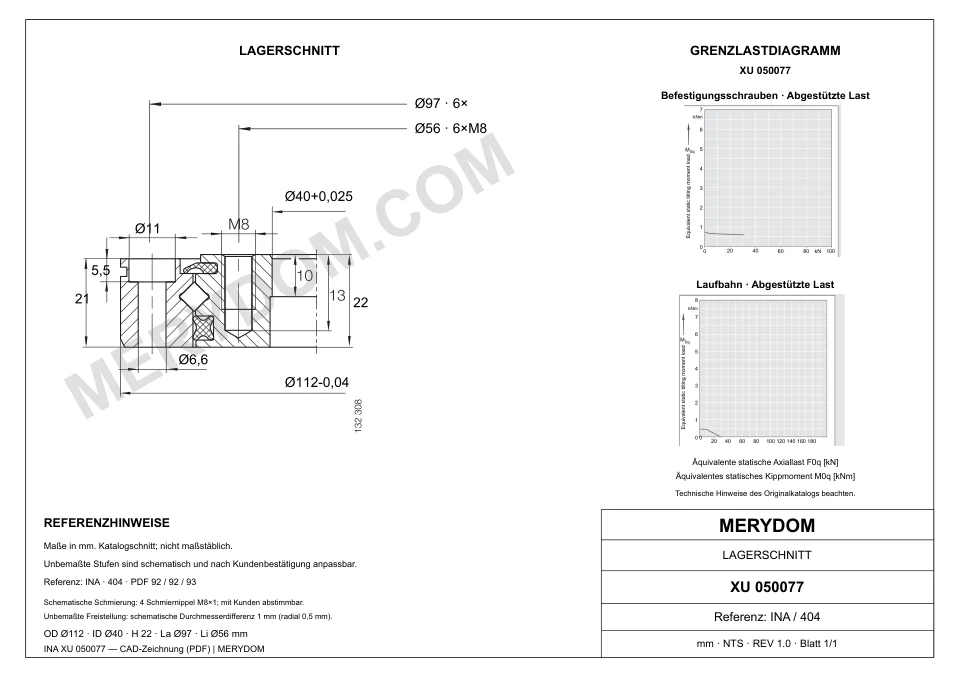

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 1,4 kg
Gesamt-Außendurchmesser (Da): 112 mm
Gesamt-Innendurchmesser (di): 40 mm
Katalogdurchmesser Di (Di): 77,5 mm
Katalogdurchmesser da (da): 74 mm
Gesamthöhe (H): 22 mm
Innenhöhe (h): 21 mm

Befestigung

Lochkreis Außenring (La): 97 mm
Lochkreis Innenring (Li): 56 mm
Montagebohrungen am Außenring (na): 6
Montagebohrungen am Innenring (ni): 6
Gemeinsamer Montagebohrungsdurchmesser (dB): 6,6 mm
Senkungsdurchmesser (ds): 11 mm
Senkungstiefe (ts): 5,5 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA XU 050077

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	XU 050077
Zertifiziert austauschbar mit	INA XU 050077
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Xu Serie
Referenzmodell	XU 050077
Maßsystem	Metrisch
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Massee (Massee)	1,4 kg
Gesamt-Außendurchmesser (Da)	112 mm
Gesamt-Innendurchmesser (di)	40 mm
Katalogdurchmesser Di (Di)	77,5 mm
Katalogdurchmesser da (da)	74 mm
Gesamthöhe (H)	22 mm
Innenhöhe (h)	21 mm
Befestigung
Lochkreis Außenring (La)	97 mm
Lochkreis Innenring (Li)	56 mm
Montagebohrungen am Außenring (na)	6
Montagebohrungen am Innenring (ni)	6
Gemeinsamer Montagebohrungsdurchmesser (dB)	6,6 mm
Senkungsdurchmesser (ds)	11 mm
Senkungstiefe (ts)	5,5 mm
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	5,8 kN
Dynamische axiale Grundtragzahl (Ca)	22,4 kN
Statische axiale Grundtragzahl (C0a)	29 kN
Dynamische radiale Grundtragzahl (Cr)	14,3 kN
Statische radiale Grundtragzahl (C0r)	14,2 kN
Vorspannung (Vorspannung)	0,005 incl. 0,008 mm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

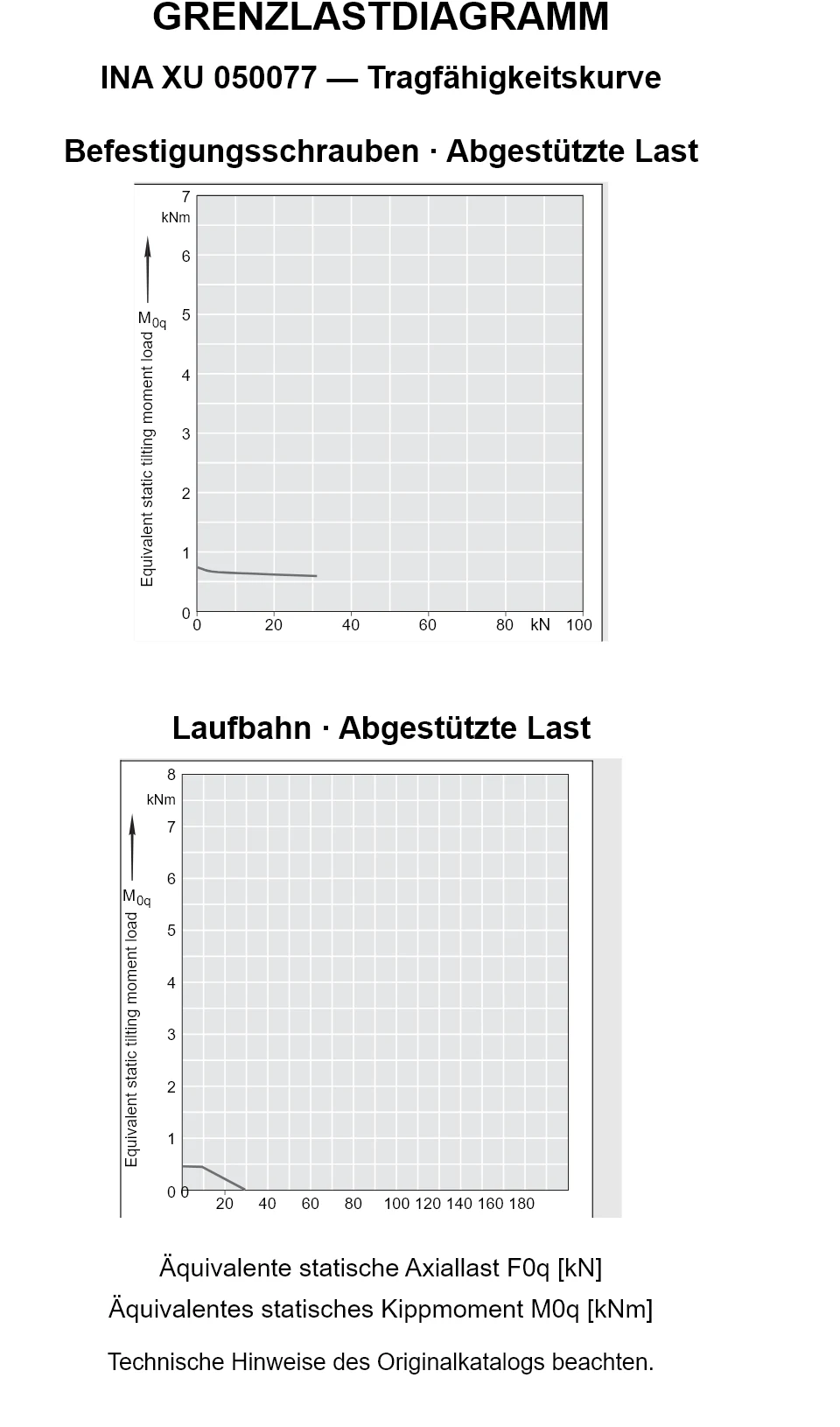

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie Xu

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA XU 050077

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
XU 060094	Unverzahnt	140 × 57 × 26 mm	Details ansehen →
XU 060111	Unverzahnt	145.79 × 76.2 × 15.87 mm	Details ansehen →
XU 080120	Unverzahnt	170 × 69 × 30 mm	Details ansehen →
XU 080149	Unverzahnt	196.85 × 101.6 × 22.22 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
