Drehverbindung als Ersatz für Kaydon 16298001
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16298001. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon 16298001. Serie: Xt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
Wälzkörperanordnung: Vollkugelige Anordnung

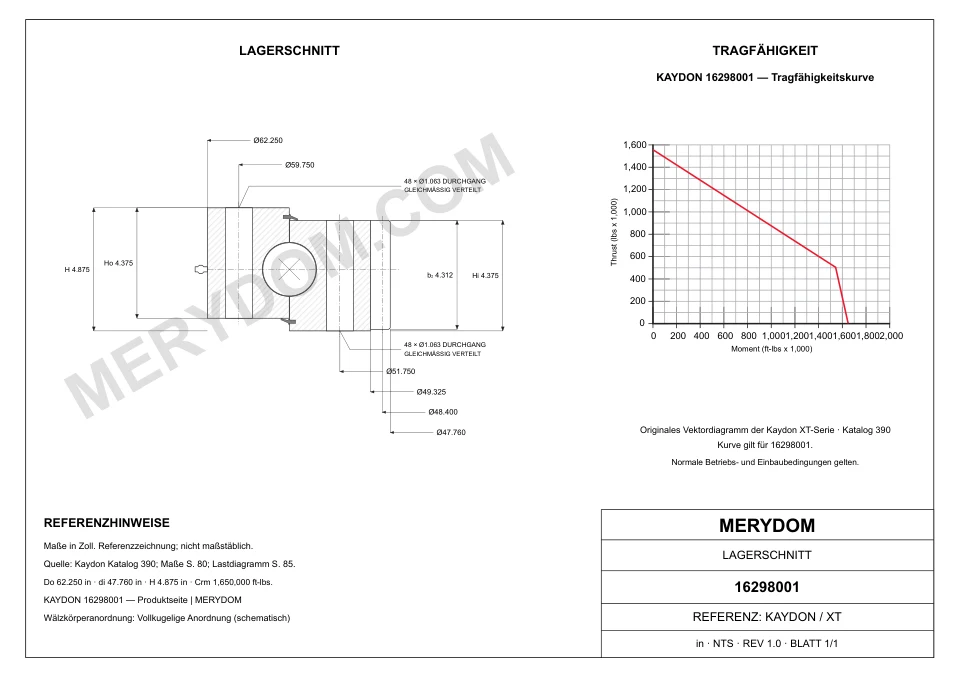

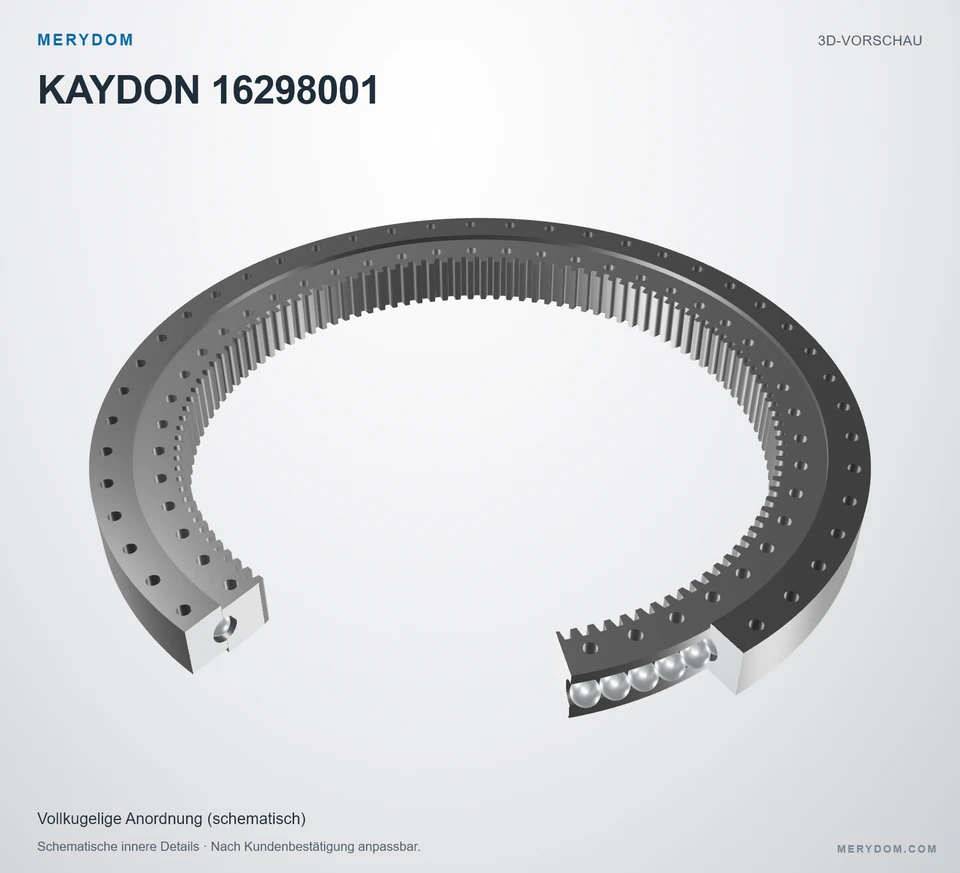

Katalog 390, S. 75: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
16298001
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16298001.
- Overall OD (Do)
- 62.250 in
- Overall ID (di)
- 47.760 in
- Gesamthöhe
- 4.875 in
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 62.250 inca. 1.581,2 mm
- Gesamt-Innendurchmesser (di)
- 47.760 inca. 1.213,1 mm
- Innendurchmesser des Innenringkörpers (dr)
- 49.325 inca. 1.252,86 mm
- Gesamthöhe (H)
- 4.875 inca. 123,83 mm
- Gesamtgewicht (G)
- 1370 lbca. 621,422 kg
- Innenringhöhe (Hi)
- 4.375 inca. 111,13 mm
- Außenringhöhe (Ho)
- 4.375 inca. 111,13 mm
Befestigung
- Lochkreis Außenring (Lo)
- 59.750 inca. 1.517,7 mm
- Lochkreis Innenring (Li)
- 51.750 inca. 1.314,5 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 48.400 inca. 1.229 mm
- Diametralteilung (Pd)
- 2,5
- Zähnezahl (z2)
- 121
- Zahnbreite laut Katalog (b2)
- 4.312 inca. 109,52 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon 16298001
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 16298001 |
| Zertifiziert austauschbar mit | Kaydon 16298001 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Xt Serie |
| Referenzmodell | 16298001 |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 62.250 inca. 1.581,2 mm |
| Gesamt-Innendurchmesser (di) | 47.760 inca. 1.213,1 mm |
| Gesamthöhe (H) | 4.875 inca. 123,83 mm |
| Innenringhöhe (Hi) | 4.375 inca. 111,13 mm |
| Außenringhöhe (Ho) | 4.375 inca. 111,13 mm |
| Innendurchmesser des Innenringkörpers (dr) | 49.325 inca. 1.252,86 mm |
| Lochkreis Außenring (Lo) | 59.750 inca. 1.517,7 mm |
| Lochkreis Innenring (Li) | 51.750 inca. 1.314,5 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 48.400 inca. 1.229 mm |
| Gesamtgewicht (G) | 1370 lbca. 621,422 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 38500 lbfca. 171,26 kN |
| Momententragzahl (Crm) | 1650000 ft·lbfca. 2.237,1 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 48 Bohrungen · 1.063 |
| Schraubenbohrungen Innenring (ni) | 48 Bohrungen · 1.063 |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 2.5 DP |
| Äquivalentes Modul (derived reference only) (m) | 10.16 mm |
| Zähnezahl (z2) | 121 |
| Zahnbreite laut Katalog (b2) | 4.312 inca. 110 mm |
| Profilverschiebungsfaktor (x2) | 0 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

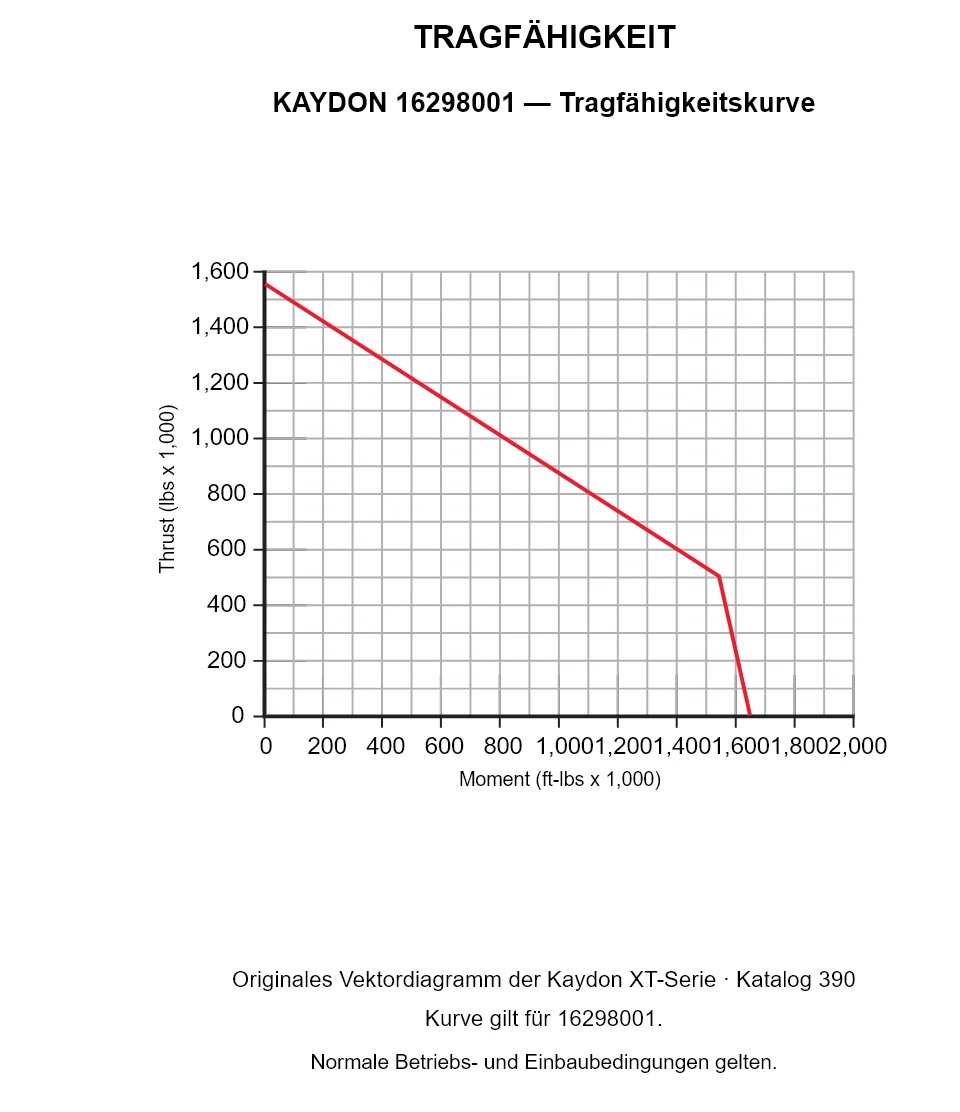

KAYDON 16298001 — Tragfähigkeitskurve
KAYDON 16298001 — Tragfähigkeitskurve
KAYDON 16298001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon 16298001
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
