Drehverbindung als Ersatz für Kaydon 16305001

Name: MERYDOM Replacement for Kaydon 16305001 Slewing Bearing
Brand: MERYDOM
SKU: 16305001

Zurück zum Ersatzkatalog

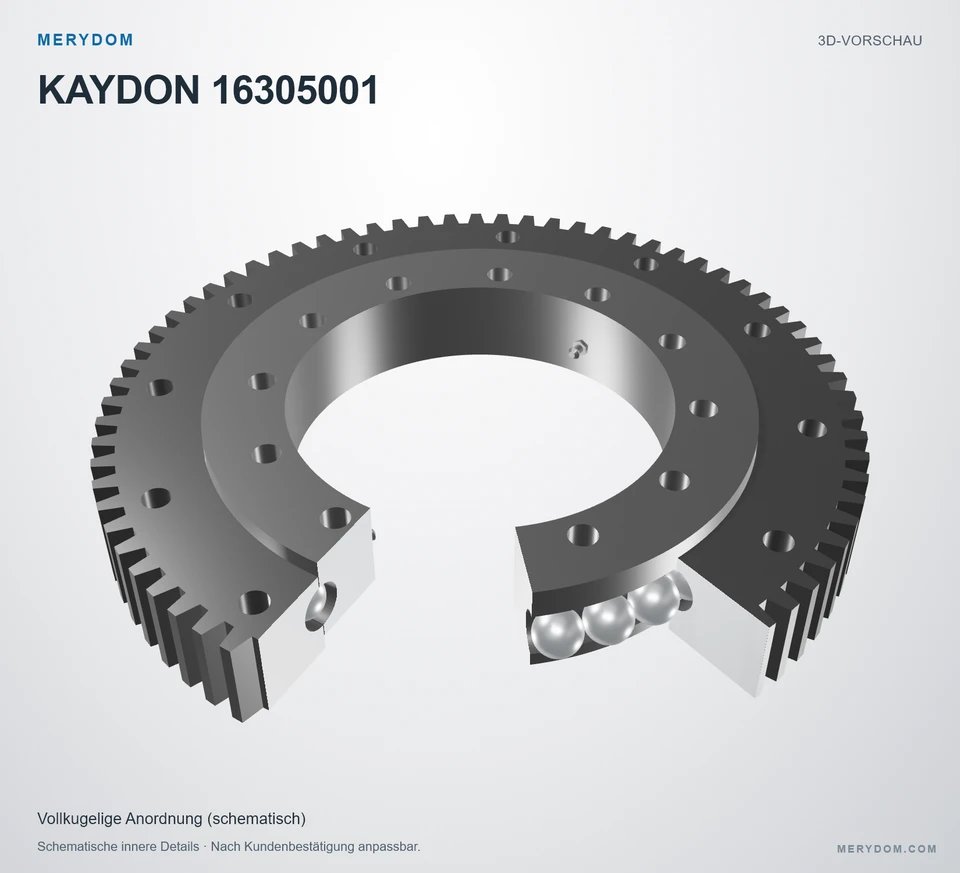

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON 16305001. — KAYDON 16305001 — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

16305001

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon 16305001.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 9.500 in
Overall ID (di): 4.813 in
Gesamthöhe: 1.344 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 12 / 12 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

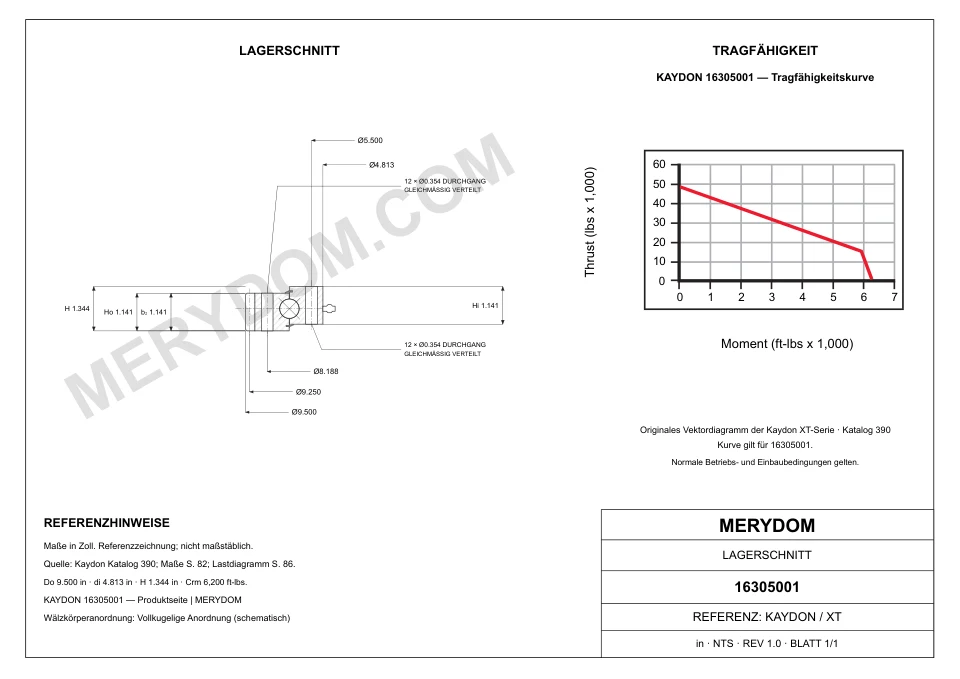

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 9.500 inca. 241 mm
Gesamt-Innendurchmesser (di): 4.813 inca. 122,25 mm
Gesamthöhe (H): 1.344 inca. 34,14 mm
Gesamtgewicht (G): 15 lbca. 6,804 kg
Innenringhöhe (Hi): 1.141 inca. 28,98 mm
Außenringhöhe (Ho): 1.141 inca. 28,98 mm

Befestigung

Lochkreis Außenring (Lo): 8.188 inca. 207,98 mm
Lochkreis Innenring (Li): 5.500 inca. 140 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 9.250 inca. 235 mm
Diametralteilung (Pd): 8
Zähnezahl (z2): 74
Zahnbreite laut Katalog (b2): 1.141 inca. 28,98 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon 16305001

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	16305001
Zertifiziert austauschbar mit	Kaydon 16305001
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Xt Serie
Referenzmodell	16305001
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	9.500 inca. 241 mm
Gesamt-Innendurchmesser (di)	4.813 inca. 122,25 mm
Gesamthöhe (H)	1.344 inca. 34,14 mm
Innenringhöhe (Hi)	1.141 inca. 28,98 mm
Außenringhöhe (Ho)	1.141 inca. 28,98 mm
Lochkreis Außenring (Lo)	8.188 inca. 207,98 mm
Lochkreis Innenring (Li)	5.500 inca. 140 mm
Teilkreisdurchmesser der Verzahnung (D2)	9.250 inca. 235 mm
Gesamtgewicht (G)	15 lbca. 6,804 kg
Tragzahlen
Maximale Zahnkraft (Fz)	2470 lbfca. 10,99 kN
Momententragzahl (Crm)	6200 ft·lbfca. 8,41 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	12 Bohrungen · 0.354
Schraubenbohrungen Innenring (ni)	12 Bohrungen · 0.354
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	8 DP
Äquivalentes Modul (derived reference only) (m)	3.175 mm
Zähnezahl (z2)	74

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

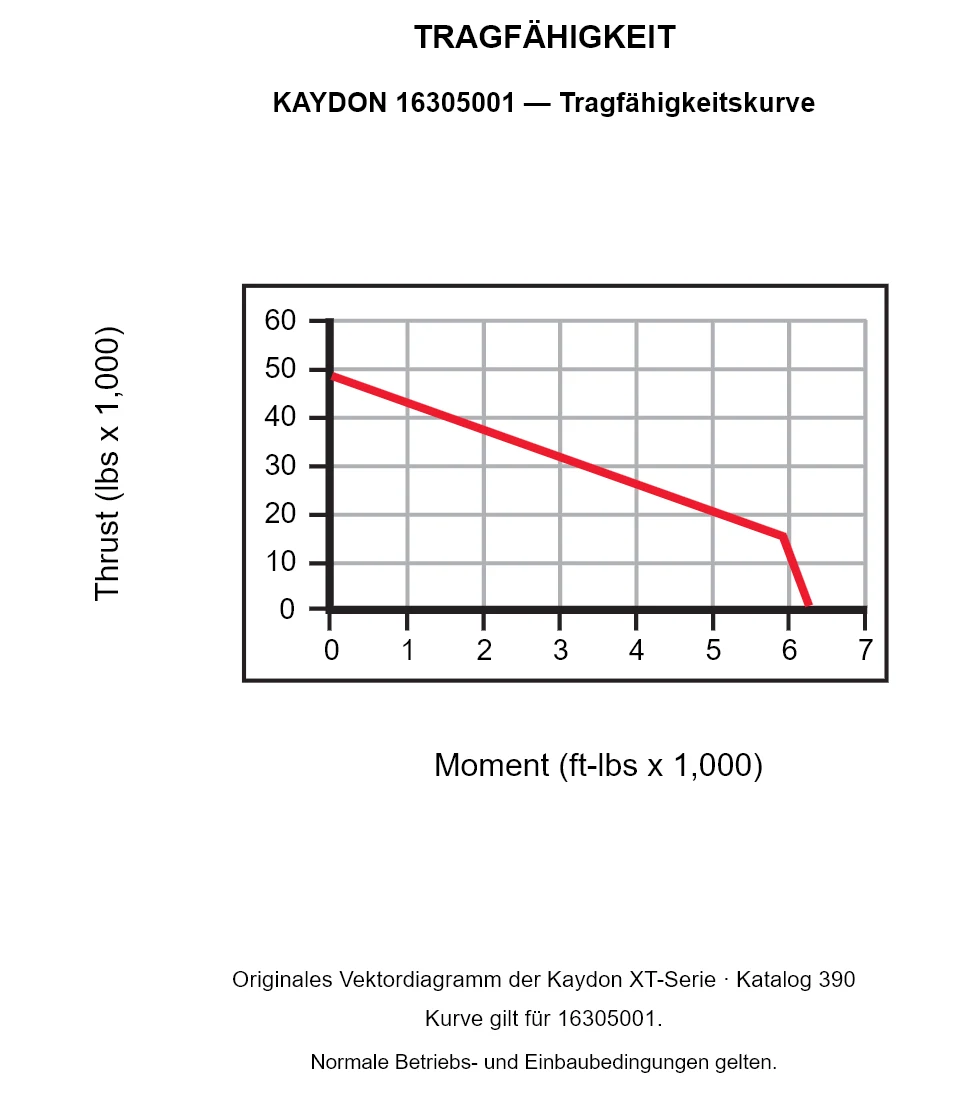

KAYDON 16305001 — Tragfähigkeitskurve

KAYDON 16305001 — Tragfähigkeitskurve. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon 16305001

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
16292001	Innenverzahnt	422.275 × 246.736 × 49.987 mm	Details ansehen →
16293001	Innenverzahnt	520.344 × 323.85 × 52.324 mm	Details ansehen →
16306001	Außenverzahnt	540.664 × 315.925 × 71.425 mm	Details ansehen →
12740001	Unverzahnt	626.11 × 412.75 × 60.325 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
