Drehverbindung als Ersatz für Kaydon HS6-33E1Z
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-33E1Z. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon HS6-33E1Z. Serie: Hs. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
Wälzkörperanordnung: Vollkugelige Anordnung

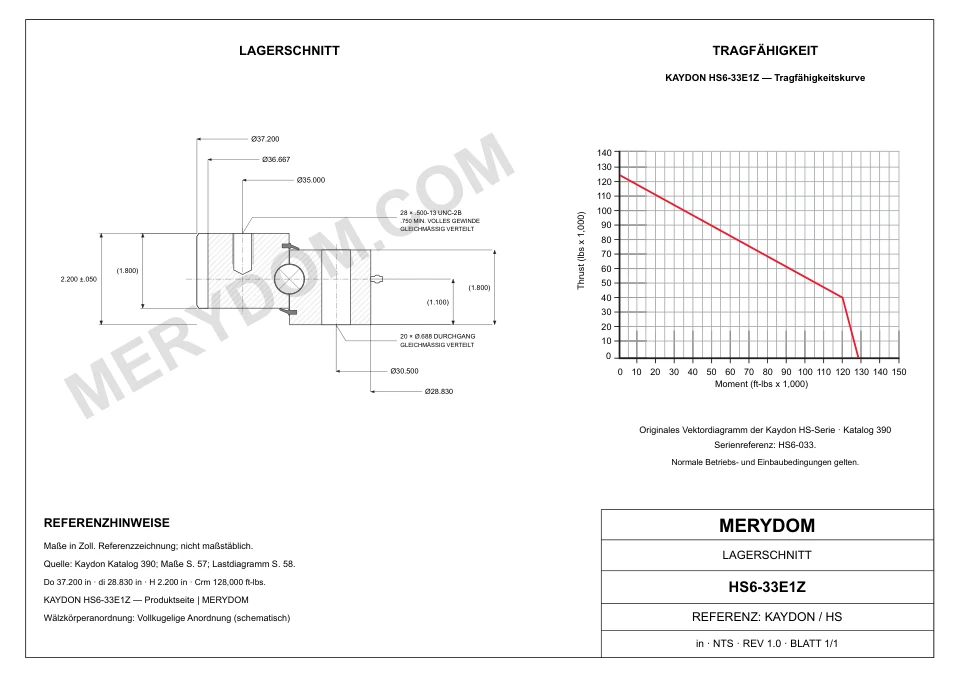

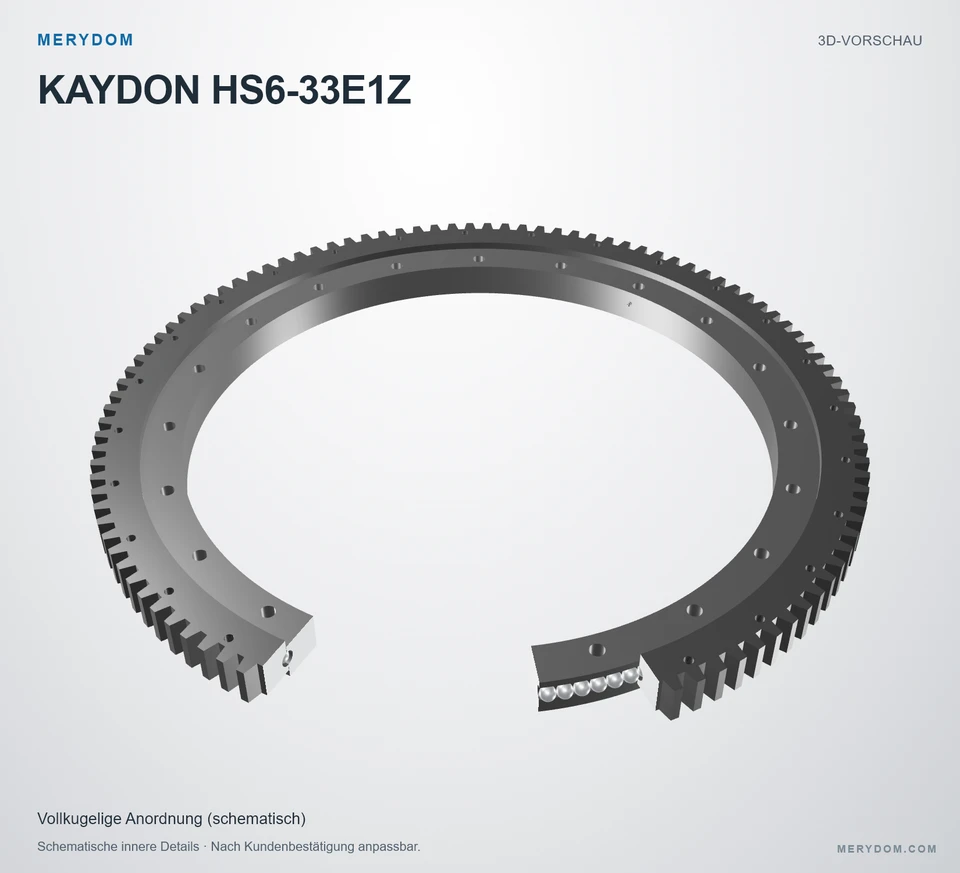

Katalog 390, S. 52: maximale Kugelanzahl. Kugelgröße, Kugelanzahl und innere Abstände in der Darstellung sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
HS6-33E1Z
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-33E1Z.
- Overall OD (Do)
- 37.200 in
- Overall ID (di)
- 28.830 in
- Gesamthöhe
- 2.200 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 28 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 37.200 inca. 945 mm
- Gesamt-Innendurchmesser (di)
- 28.830 inca. 732,3 mm
- Gesamthöhe (H)
- 2.200 inca. 56 mm
- Gesamtgewicht (G)
- 188 lbca. 85,275 kg
- Innenringhöhe (Hi)
- 1.800 inca. 46 mm
- Außenringhöhe (Ho)
- 1.800 inca. 46 mm
Befestigung
- Lochkreis Außenring (Lo)
- 35.000 inca. 889 mm
- Lochkreis Innenring (Li)
- 30.500 inca. 775 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 36.667 inca. 931,34 mm
- Diametralteilung (Pd)
- 3
- Zähnezahl (z2)
- 110
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon HS6-33E1Z
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | HS6-33E1Z |
| Zertifiziert austauschbar mit | Kaydon HS6-33E1Z |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Hs Serie |
| Referenzmodell | HS6-33E1Z |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 37.200 inca. 945 mm |
| Gesamt-Innendurchmesser (di) | 28.830 inca. 732,3 mm |
| Gesamthöhe (H) | 2.200 inca. 56 mm |
| Innenringhöhe (Hi) | 1.800 inca. 46 mm |
| Außenringhöhe (Ho) | 1.800 inca. 46 mm |
| Lochkreis Außenring (Lo) | 35.000 inca. 889 mm |
| Lochkreis Innenring (Li) | 30.500 inca. 775 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 36.667 inca. 931,34 mm |
| Gesamtgewicht (G) | 188 lbca. 85,275 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 6817 lbfca. 30,32 kN |
| Momententragzahl (Crm) | 128000 ft·lbfca. 173,54 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 28 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Schraubenbohrungen Innenring (ni) | 20 Bohrungen · 0.688 through, equally spaced |
| Verzahnung | |
| Teilungssystem | DP |
| Diametralteilung der Quelle (Pd) | 3 DP |
| Äquivalentes Modul (derived reference only) (m) | 8.466667 mm |
| Zähnezahl (z2) | 110 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
KAYDON HS6-33E1Z — Tragfähigkeitskurve
KAYDON HS6-33E1Z — Tragfähigkeitskurve

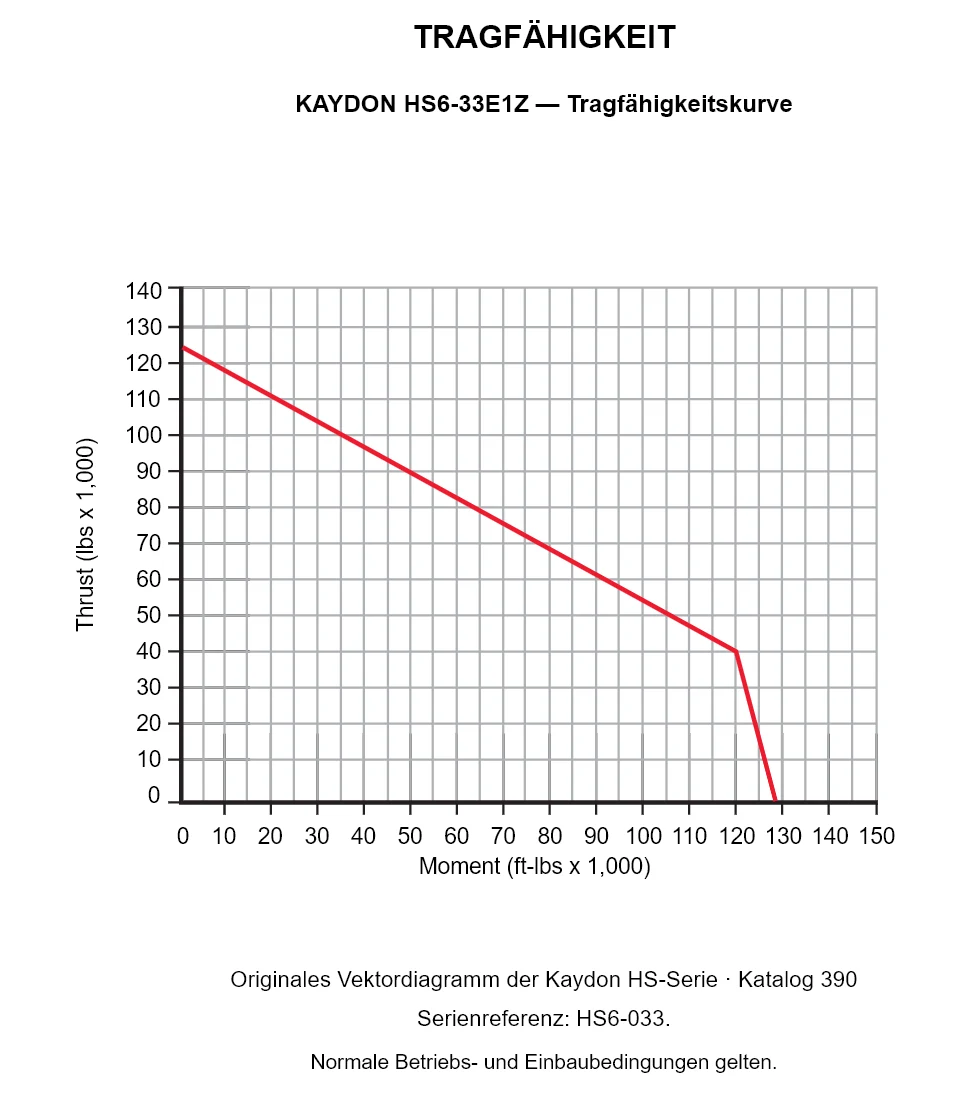

KAYDON HS6-33E1Z — Tragfähigkeitskurve. Serienreferenz: HS6-033. Normale Betriebs- und Einbaubedingungen gelten.
