Drehverbindung als Ersatz für Kaydon HS6-37E1Z

Name: MERYDOM Replacement for Kaydon HS6-37E1Z Slewing Bearing
Brand: MERYDOM
SKU: HS6-37E1Z

Zurück zum Ersatzkatalog

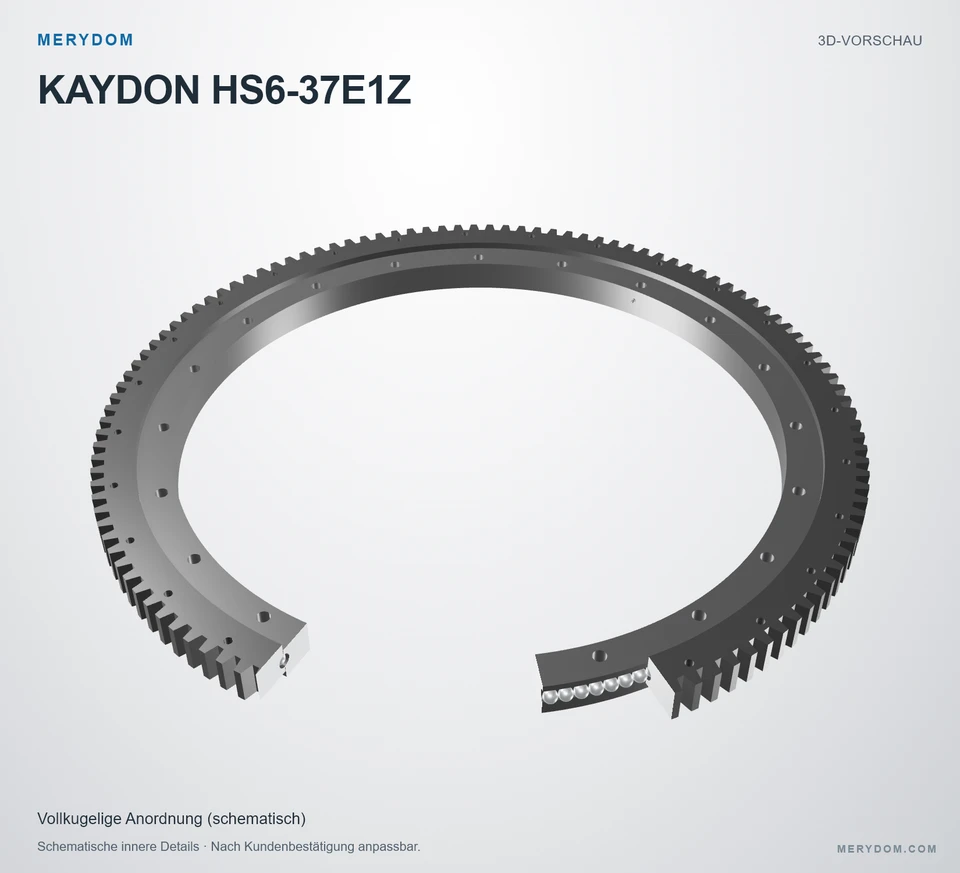

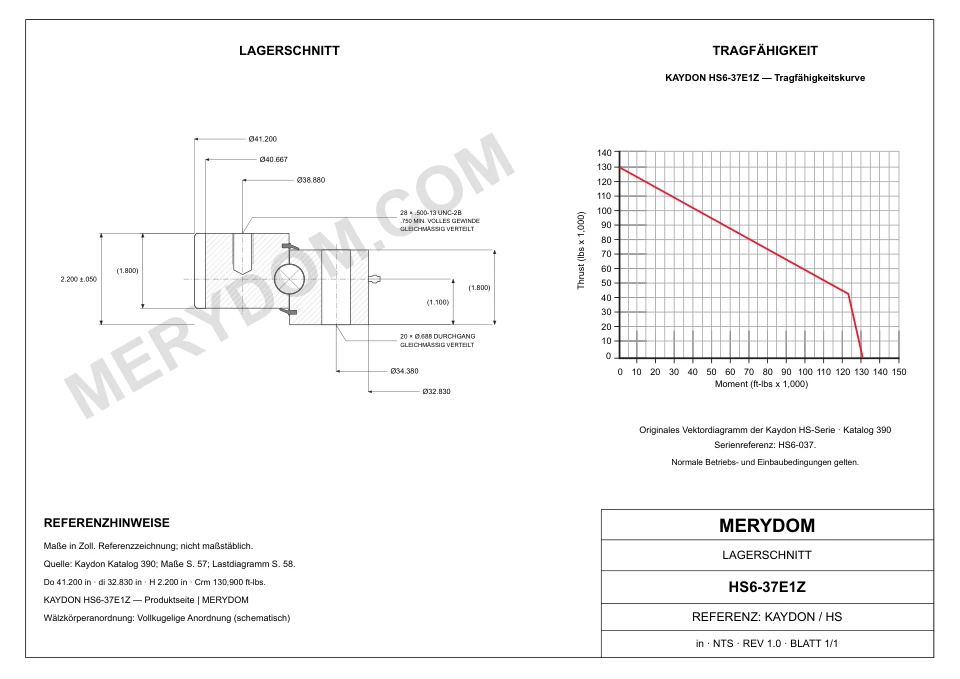

Kaydon HS Series Außenverzahnt outline drawing — HS Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HS6-37E1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HS6-37E1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 41.200 in
Overall ID (di): 32.830 in
Gesamthöhe: 2.200 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 28 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 41.200 inca. 1.046 mm
Gesamt-Innendurchmesser (di): 32.830 inca. 833,9 mm
Gesamthöhe (H): 2.200 inca. 56 mm
Gesamtgewicht (G): 207 lbca. 93,894 kg

Befestigung

Lochkreis Außenring (Lo): 38.880 inca. 987,6 mm
Lochkreis Innenring (Li): 34.380 inca. 873,3 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 40.667 inca. 1.032,94 mm
Diametralteilung (Pd): 3
Zähnezahl (z2): 122

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HS6-37E1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HS6-37E1Z
Zertifiziert austauschbar mit	Kaydon HS6-37E1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	HS Serie
Referenzmodell	HS6-37E1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	41.200 inca. 1.046 mm
Gesamt-Innendurchmesser (di)	32.830 inca. 833,9 mm
Gesamthöhe (H)	2.200 inca. 56 mm
Lochkreis Außenring (Lo)	38.880 inca. 987,6 mm
Lochkreis Innenring (Li)	34.380 inca. 873,3 mm
Teilkreisdurchmesser der Verzahnung (D2)	40.667 inca. 1.032,94 mm
Gesamtgewicht (G)	207 lbca. 93,894 kg
Tragzahlen
Maximale Zahnkraft (Fz)	6860 lbfca. 30,51 kN
Momententragzahl (Crm)	130900 ft·lbfca. 177,48 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	28 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread
Schraubenbohrungen Innenring (ni)	20 Bohrungen · 0.688 through, equally spaced
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	3 DP
Äquivalentes Modul (derived reference only) (m)	8.466667 mm
Zähnezahl (z2)	122

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

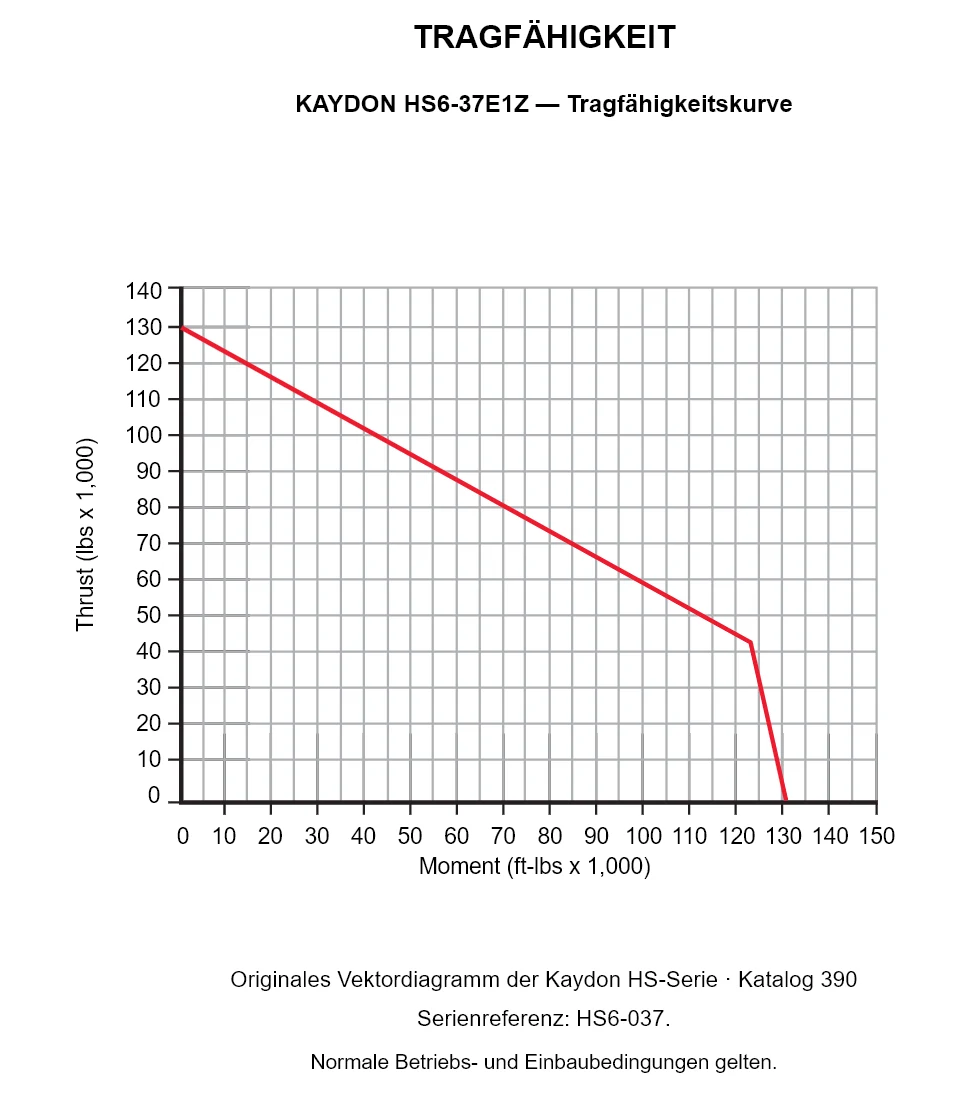

Traglastdiagramm der Serie HS

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HS6-37E1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
HS6-37N1Z	Innenverzahnt	1,047.75 × 841.578 × 55.88 mm	Details ansehen →
HS6-37P1Z	Unverzahnt	1,047.75 × 833.882 × 55.88 mm	Details ansehen →
HS6-33N1Z	Innenverzahnt	949.96 × 739.902 × 55.88 mm	Details ansehen →
HS6-33P1Z	Unverzahnt	949.96 × 732.282 × 55.88 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
