Drehverbindung als Ersatz für Kaydon HT10-48P1Z

Name: MERYDOM Drehverbindung als Ersatz für KAYDON HT10-48P1Z
Brand: MERYDOM
SKU: HT10-48P1Z

Zurück zum Ersatzkatalog

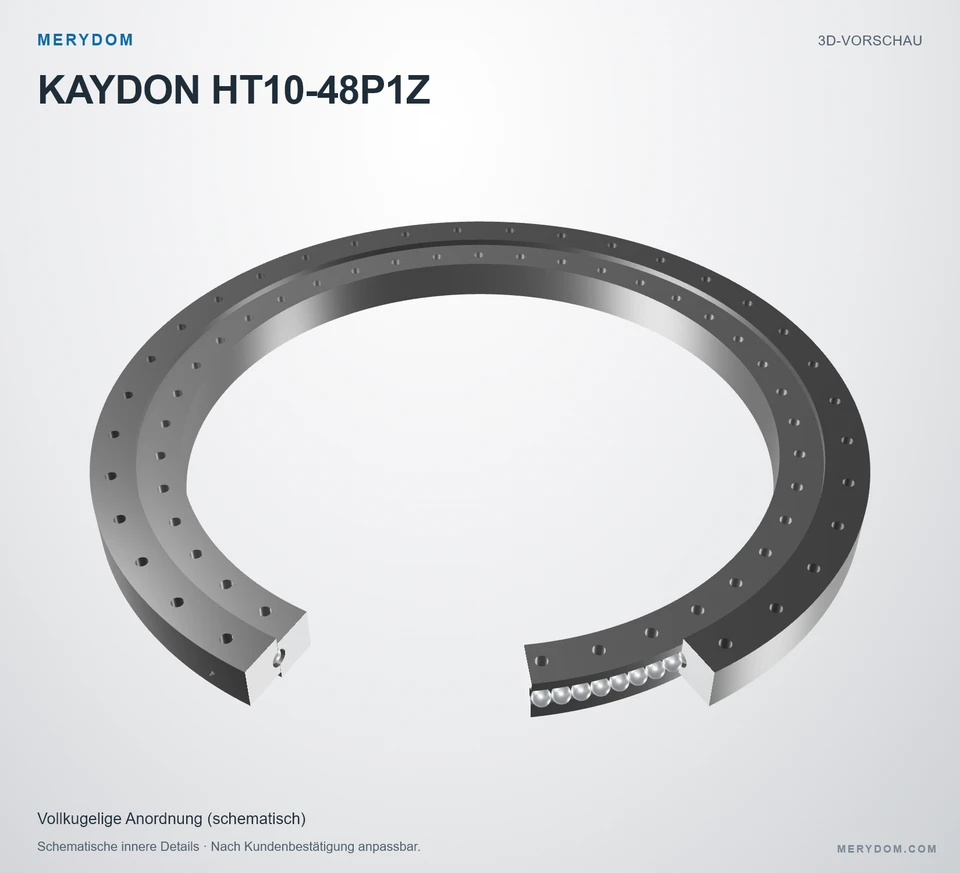

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON HT10-48P1Z. — KAYDON HT10-48P1Z — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HT10-48P1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HT10-48P1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 54.000 in
Overall ID (di): 42.000 in
Gesamthöhe: 3.500 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 36 / 40 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Maßlich geprüfter Ersatz
Kontrollierte Materialien
Werksdokumentation

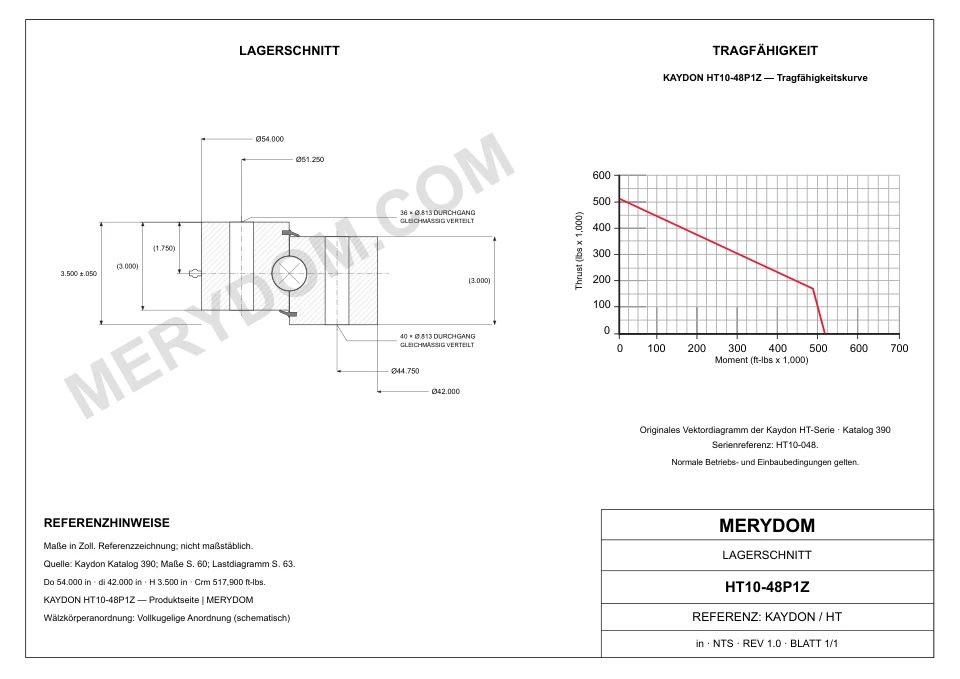

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 54.000 inca. 1.372 mm
Gesamt-Innendurchmesser (di): 42.000 inca. 1.067 mm
Gesamthöhe (H): 3.500 inca. 89 mm
Gesamtgewicht (G): 719 lbca. 326,133 kg
Innenringhöhe (Hi): 3.000 inca. 76 mm
Außenringhöhe (Ho): 3.000 inca. 76 mm

Befestigung

Lochkreis Außenring (Lo): 51.250 inca. 1.301,8 mm
Lochkreis Innenring (Li): 44.750 inca. 1.136,7 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HT10-48P1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HT10-48P1Z
Zertifiziert austauschbar mit	Kaydon HT10-48P1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Ht Serie
Referenzmodell	HT10-48P1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	54.000 inca. 1.372 mm
Gesamt-Innendurchmesser (di)	42.000 inca. 1.067 mm
Gesamthöhe (H)	3.500 inca. 89 mm
Innenringhöhe (Hi)	3.000 inca. 76 mm
Außenringhöhe (Ho)	3.000 inca. 76 mm
Lochkreis Außenring (Lo)	51.250 inca. 1.301,8 mm
Lochkreis Innenring (Li)	44.750 inca. 1.136,7 mm
Gesamtgewicht (G)	719 lbca. 326,133 kg
Tragzahlen
Momententragzahl (Crm)	517900 ft·lbfca. 702,18 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	36 Bohrungen · 0.813 through, equally spaced
Schraubenbohrungen Innenring (ni)	40 Bohrungen · 0.813 through, equally spaced
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

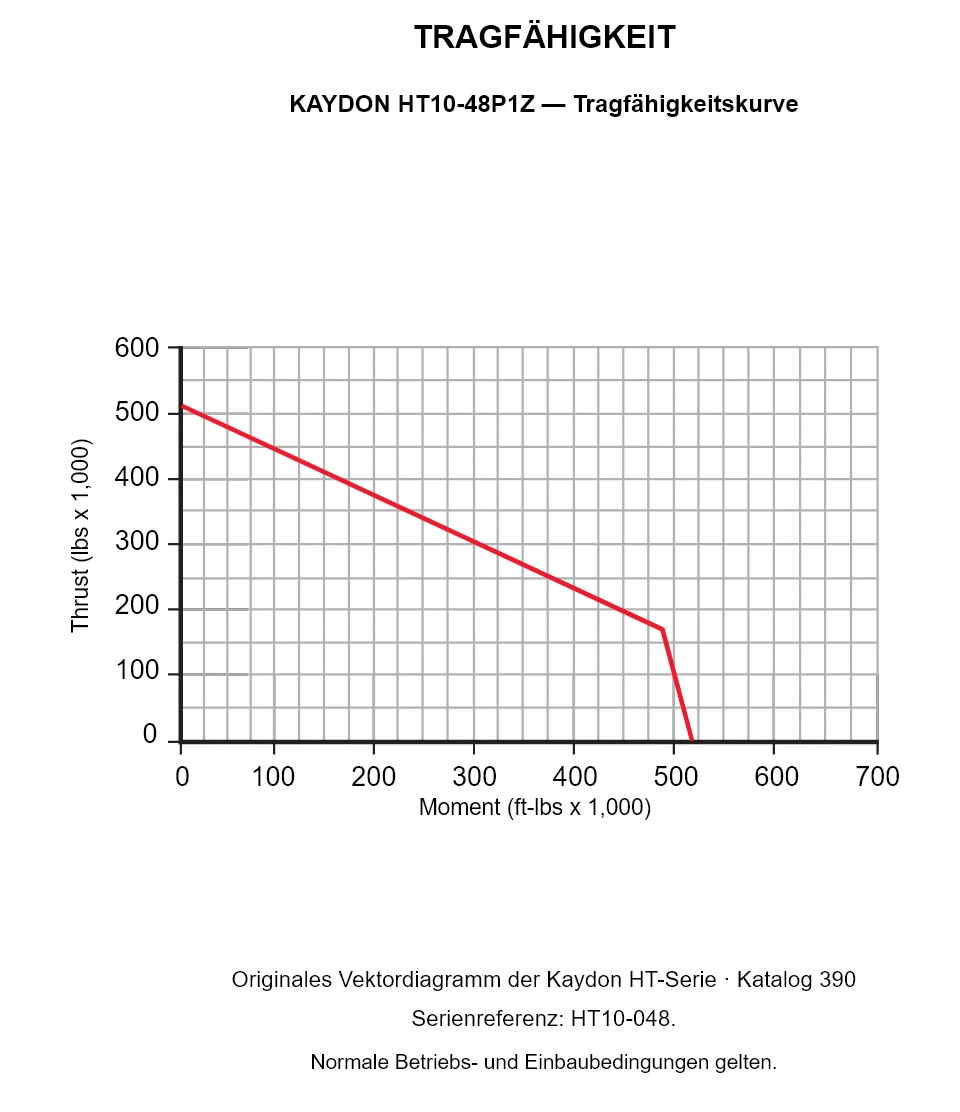

KAYDON HT10-48P1Z — Tragfähigkeitskurve

KAYDON HT10-48P1Z — Tragfähigkeitskurve. Serienreferenz: HT10-048. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HT10-48P1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
