Drehverbindung als Ersatz für Kaydon HT10-54N1Z

Name: MERYDOM Replacement for Kaydon HT10-54N1Z Slewing Bearing
Brand: MERYDOM
SKU: HT10-54N1Z

Zurück zum Ersatzkatalog

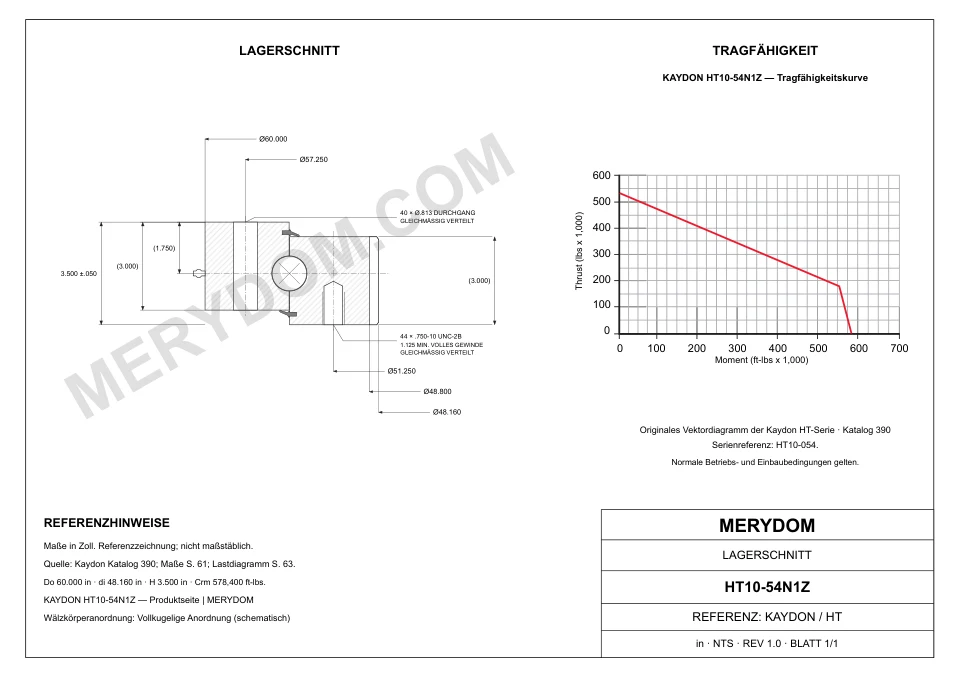

Kaydon Ht Series Innenverzahnt outline drawing — Ht Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

HT10-54N1Z

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

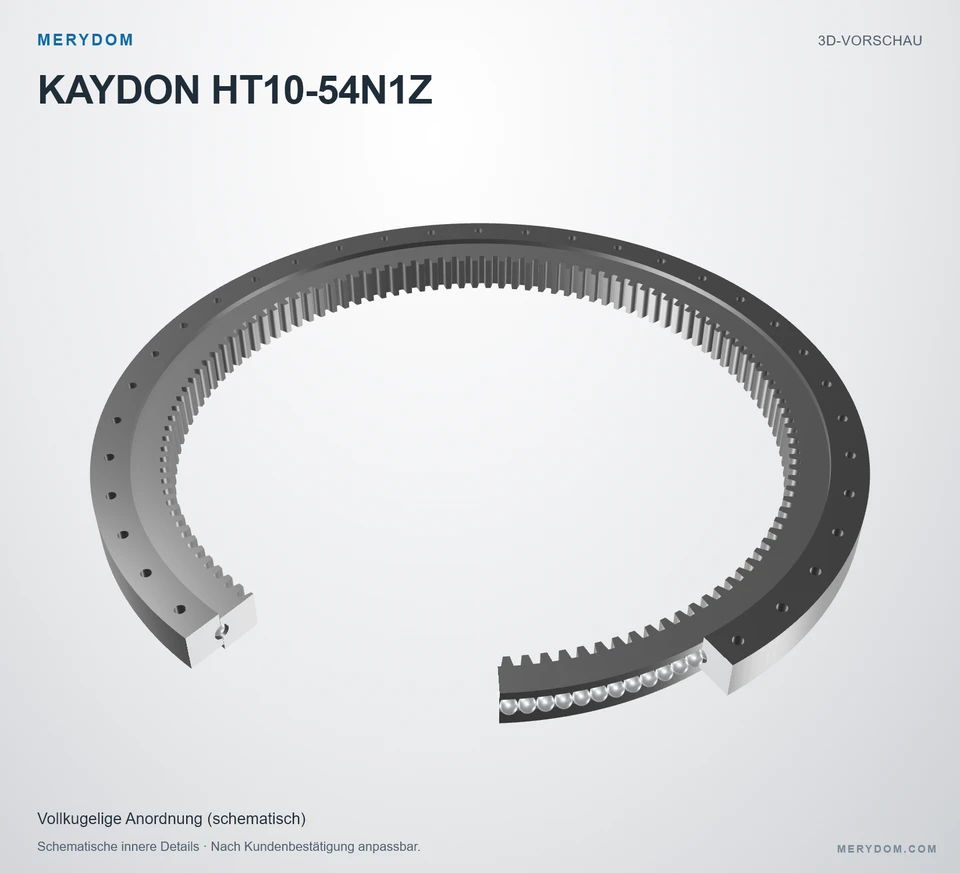

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon HT10-54N1Z.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 60.000 in
Overall ID (di): 48.160 in
Gesamthöhe: 3.500 in
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 40 / 44 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 60.000 inca. 1.524 mm
Gesamt-Innendurchmesser (di): 48.160 inca. 1.223,3 mm
Gesamthöhe (H): 3.500 inca. 89 mm
Gesamtgewicht (G): 775 lbca. 351,534 kg

Befestigung

Lochkreis Außenring (Lo): 57.250 inca. 1.454,2 mm
Lochkreis Innenring (Li): 51.250 inca. 1.301,8 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 48.800 inca. 1.240 mm
Diametralteilung (Pd): 2,5
Zähnezahl (z2): 122

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon HT10-54N1Z

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	HT10-54N1Z
Zertifiziert austauschbar mit	Kaydon HT10-54N1Z
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Ht Serie
Referenzmodell	HT10-54N1Z
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	60.000 inca. 1.524 mm
Gesamt-Innendurchmesser (di)	48.160 inca. 1.223,3 mm
Gesamthöhe (H)	3.500 inca. 89 mm
Lochkreis Außenring (Lo)	57.250 inca. 1.454,2 mm
Lochkreis Innenring (Li)	51.250 inca. 1.301,8 mm
Teilkreisdurchmesser der Verzahnung (D2)	48.800 inca. 1.240 mm
Gesamtgewicht (G)	775 lbca. 351,534 kg
Tragzahlen
Maximale Zahnkraft (Fz)	20344 lbfca. 90,49 kN
Momententragzahl (Crm)	578400 ft·lbfca. 784,21 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	40 Bohrungen · 0.813 through, equally spaced
Schraubenbohrungen Innenring (ni)	44 Bohrungen · 0.750-10 UNC-2B; 1.125 min full thread
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	2.5 DP
Äquivalentes Modul (derived reference only) (m)	10.16 mm
Zähnezahl (z2)	122

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

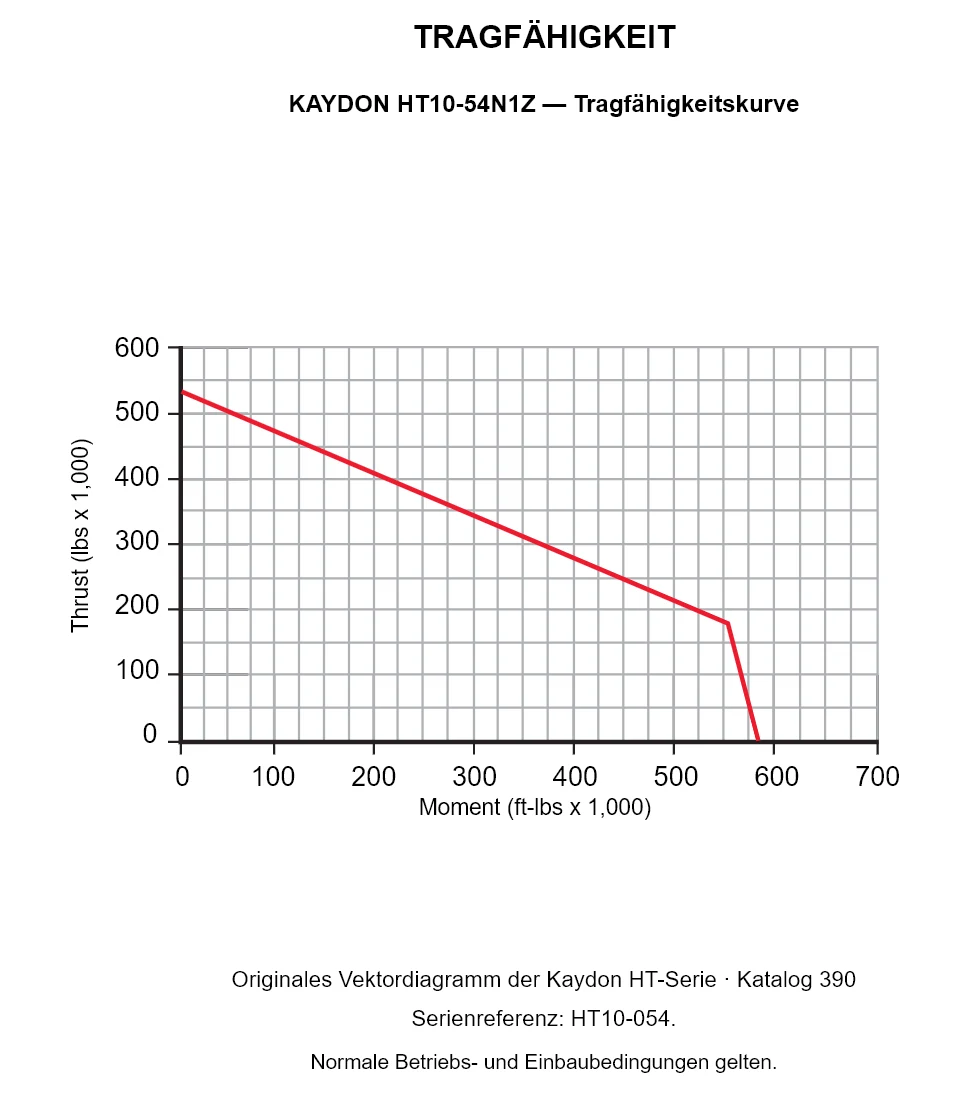

Traglastdiagramm der Serie Ht

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon HT10-54N1Z

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
