Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Kaydon KH-166P
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon KH-166P. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon KH-166P. Serie: Kh. Lagerkonstruktion: Vorgespanntes Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.

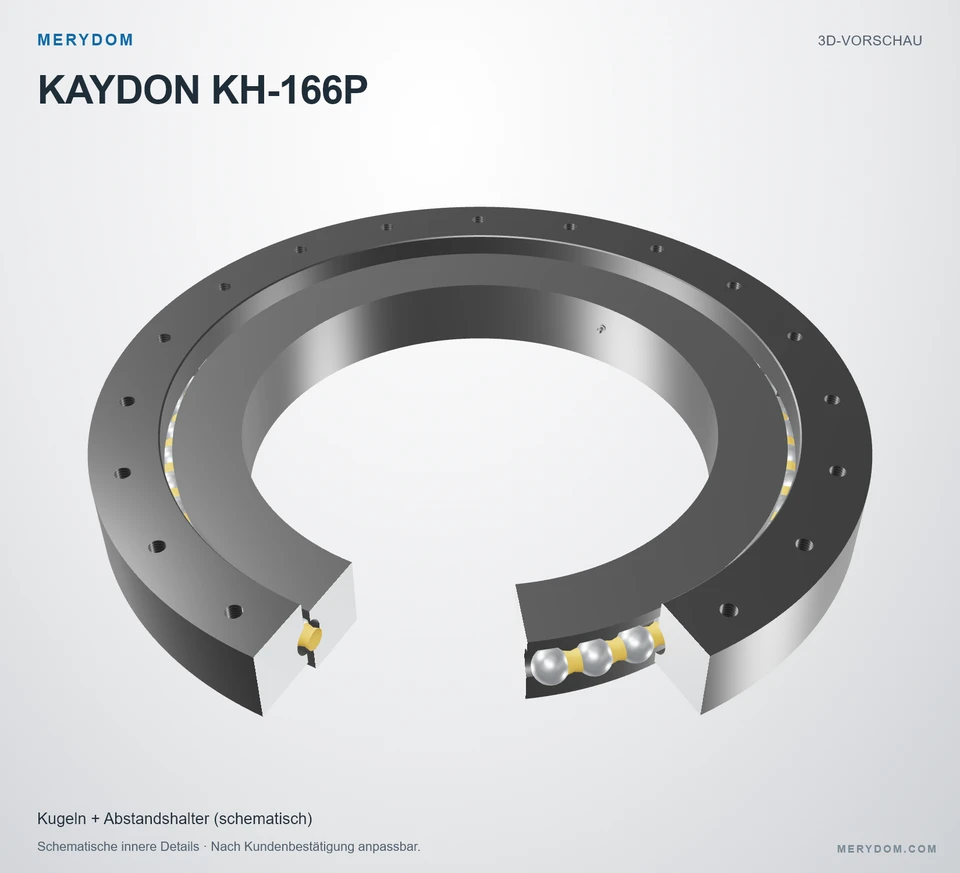

Wälzkörperanordnung: Kugeln mit Abstandshaltern
Katalog 390, S. 71: Abstandshalter gewährleisten gleichmäßige Kugelabstände. Gelb kennzeichnet die Abstandshalter; ihre Form, ihr Werkstoff sowie Kugelabmessungen und Kugelanzahl sind schematisch.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
KH-166P
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon KH-166P.
- Overall OD (Do)
- 20.500 in
- Overall ID (di)
- 12.750 in
- Gesamthöhe
- 2.500 in
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vorgespanntes Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

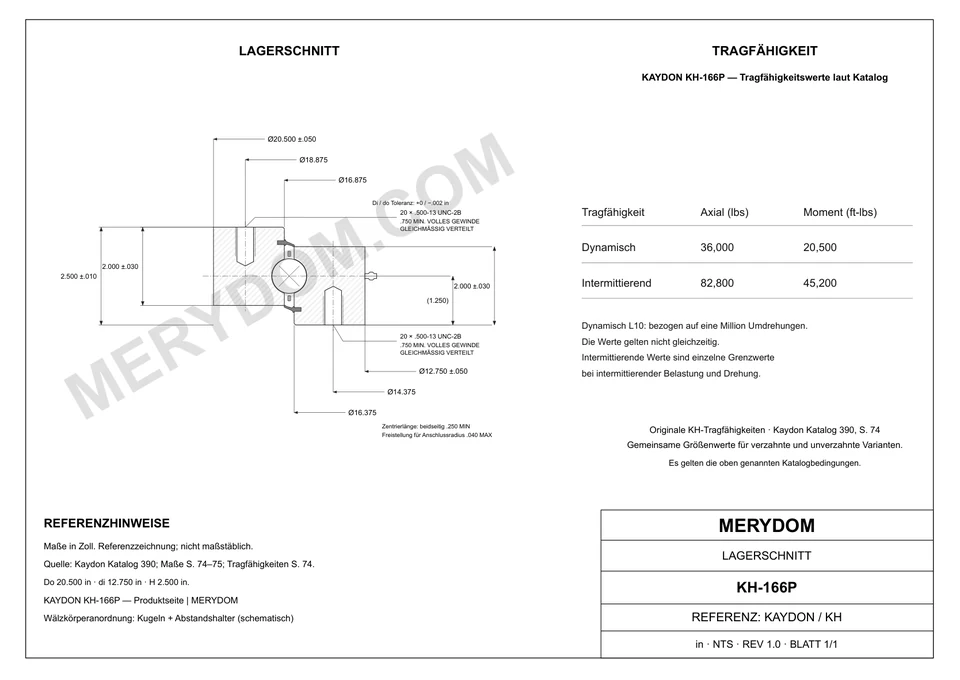

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 20.500 inca. 521 mm
- Gesamt-Innendurchmesser (di)
- 12.750 inca. 323,9 mm
- Innendurchmesser des Außenrings (Di)
- 16.875 inca. 428,63 mm
- Außendurchmesser des Innenrings (do)
- 16.375 inca. 415,93 mm
- Gesamthöhe (H)
- 2.500 inca. 64 mm
- Gesamtgewicht (G)
- 105 lbca. 47,627 kg
- Innenringhöhe (Hi)
- 2.000 inca. 51 mm
- Außenringhöhe (Ho)
- 2.000 inca. 51 mm
Befestigung
- Lochkreis Außenring (Lo)
- 18.875 inca. 479,43 mm
- Lochkreis Innenring (Li)
- 14.375 inca. 365,13 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon KH-166P
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | KH-166P |
| Zertifiziert austauschbar mit | Kaydon KH-166P |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Kh Serie |
| Referenzmodell | KH-166P |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vorgespanntes Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 20.500 inca. 521 mm |
| Gesamt-Innendurchmesser (di) | 12.750 inca. 323,9 mm |
| Gesamthöhe (H) | 2.500 inca. 64 mm |
| Innenringhöhe (Hi) | 2.000 inca. 51 mm |
| Außenringhöhe (Ho) | 2.000 inca. 51 mm |
| Innendurchmesser des Außenrings (Di) | 16.875 inca. 428,63 mm |
| Außendurchmesser des Innenrings (do) | 16.375 inca. 415,93 mm |
| Lochkreis Außenring (Lo) | 18.875 inca. 479,43 mm |
| Lochkreis Innenring (Li) | 14.375 inca. 365,13 mm |
| Gesamtgewicht (G) | 105 lbca. 47,627 kg |
| Tragzahlen | |
| Dynamische axiale Tragzahl | 36000.0000000000 lbfca. 160,14 kN |
| Intermittierende axiale Tragfähigkeit | 82800.0000000000 lbfca. 368,31 kN |
| Dynamische Momententragfähigkeit | 20500.0000000000 ft·lbfca. 27,79 kN·m |
| Intermittierende Momententragfähigkeit | 45200.0000000000 ft·lbfca. 61,28 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 20 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Schraubenbohrungen Innenring (ni) | 20 Bohrungen · 0.500-13 UNC-2B; 0.750 min full thread |
| Verzahnung | |
| Integrierte Verzahnung | Nicht zutreffend |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-VERFORMUNGSVERHALTEN
Verformungsdiagramm der Serie Kh
Verwenden Sie die Modellbezeichnung in der Kataloglegende, um die veröffentlichten Referenzwerte für axiale, radiale und Kippverformung zu prüfen.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Kaydon KH-166P
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
