Drehverbindung als Ersatz für Kaydon MTE-210X

Name: MERYDOM Replacement for Kaydon MTE-210X Slewing Bearing
Brand: MERYDOM
SKU: MTE-210X

Zurück zum Ersatzkatalog

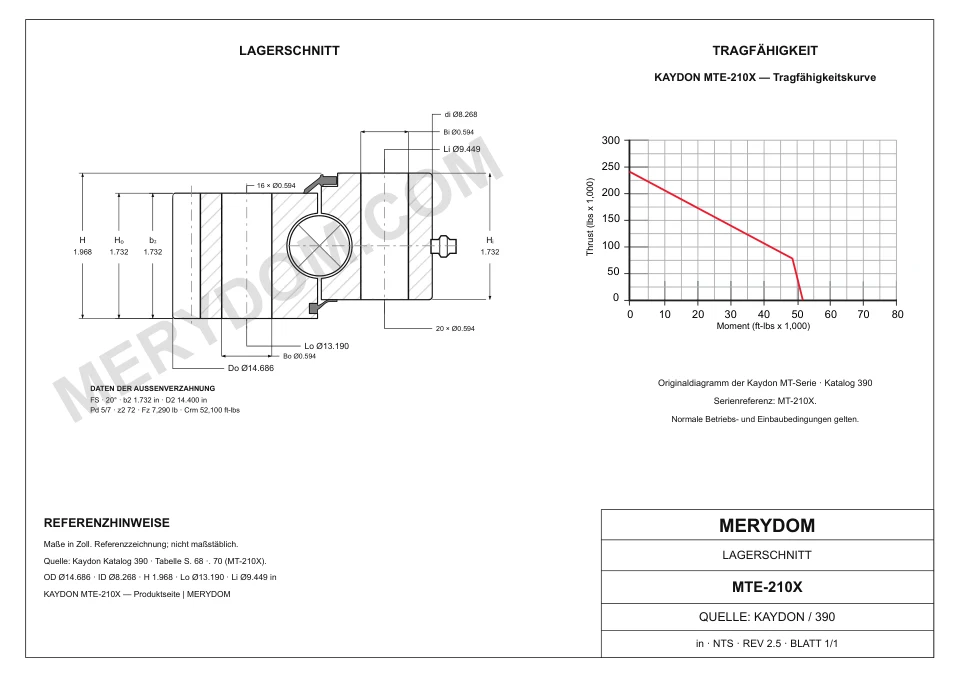

Kaydon Mt Series Außenverzahnt outline drawing — Mt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

MTE-210X

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

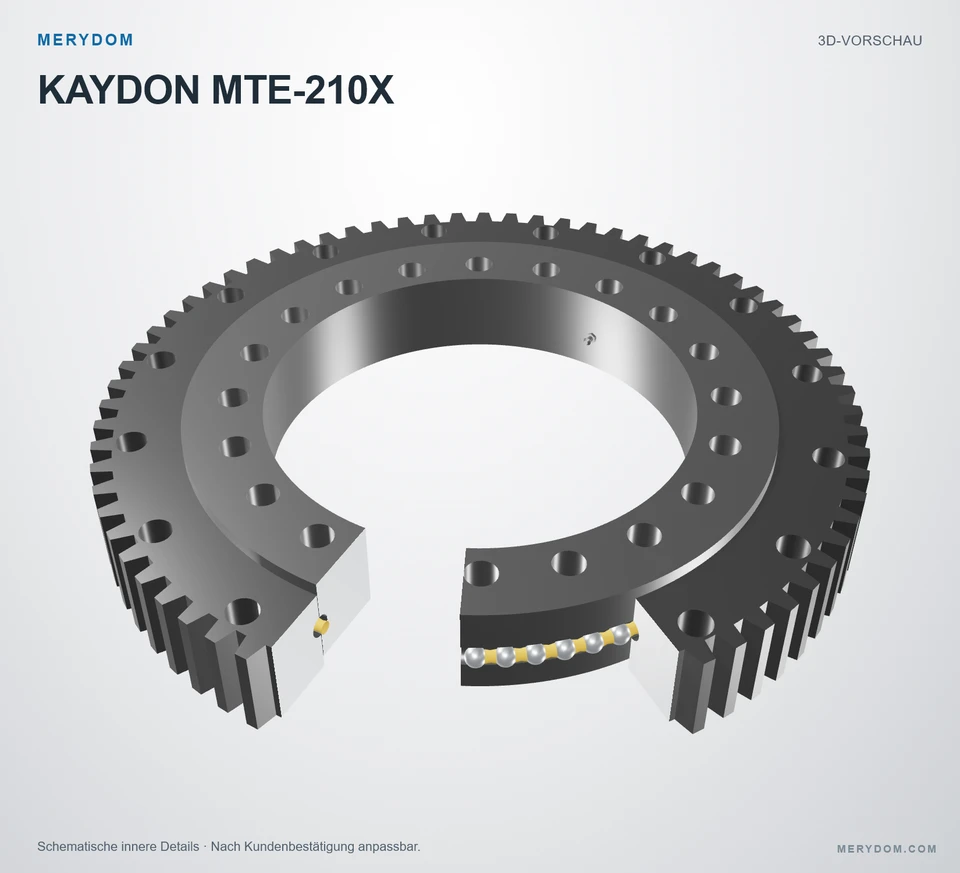

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-210X.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 14.686 in
Overall ID (di): 8.268 in
Gesamthöhe: 1.968 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 16 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 14.686 inca. 373,02 mm
Gesamt-Innendurchmesser (di): 8.268 inca. 210,01 mm
Gesamthöhe (H): 1.968 inca. 49,99 mm
Gesamtgewicht (G): 44 lbca. 19,958 kg

Befestigung

Lochkreis Außenring (Lo): 13.190 inca. 335 mm
Lochkreis Innenring (Li): 9.449 inca. 240 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 14.400 inca. 366 mm
Zähnezahl (z2): 72

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon MTE-210X

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	MTE-210X
Zertifiziert austauschbar mit	Kaydon MTE-210X
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Mt Serie
Referenzmodell	MTE-210X
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	14.686 inca. 373,02 mm
Gesamt-Innendurchmesser (di)	8.268 inca. 210,01 mm
Gesamthöhe (H)	1.968 inca. 49,99 mm
Lochkreis Außenring (Lo)	13.190 inca. 335 mm
Lochkreis Innenring (Li)	9.449 inca. 240 mm
Teilkreisdurchmesser der Verzahnung (D2)	14.400 inca. 366 mm
Gesamtgewicht (G)	44 lbca. 19,958 kg
Tragzahlen
Maximale Zahnkraft (Fz)	7290 lbfca. 32,43 kN
Momententragzahl (Crm)	52100 ft·lbfca. 70,64 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	16 Bohrungen · 0.594
Schraubenbohrungen Innenring (ni)	20 Bohrungen · 0.594
Verzahnung
Teilungssystem	SPECIAL_DP
Source-defined gear pitch (Pd)	5/7 quellseitig definierte Teilung
Zähnezahl (z2)	72

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

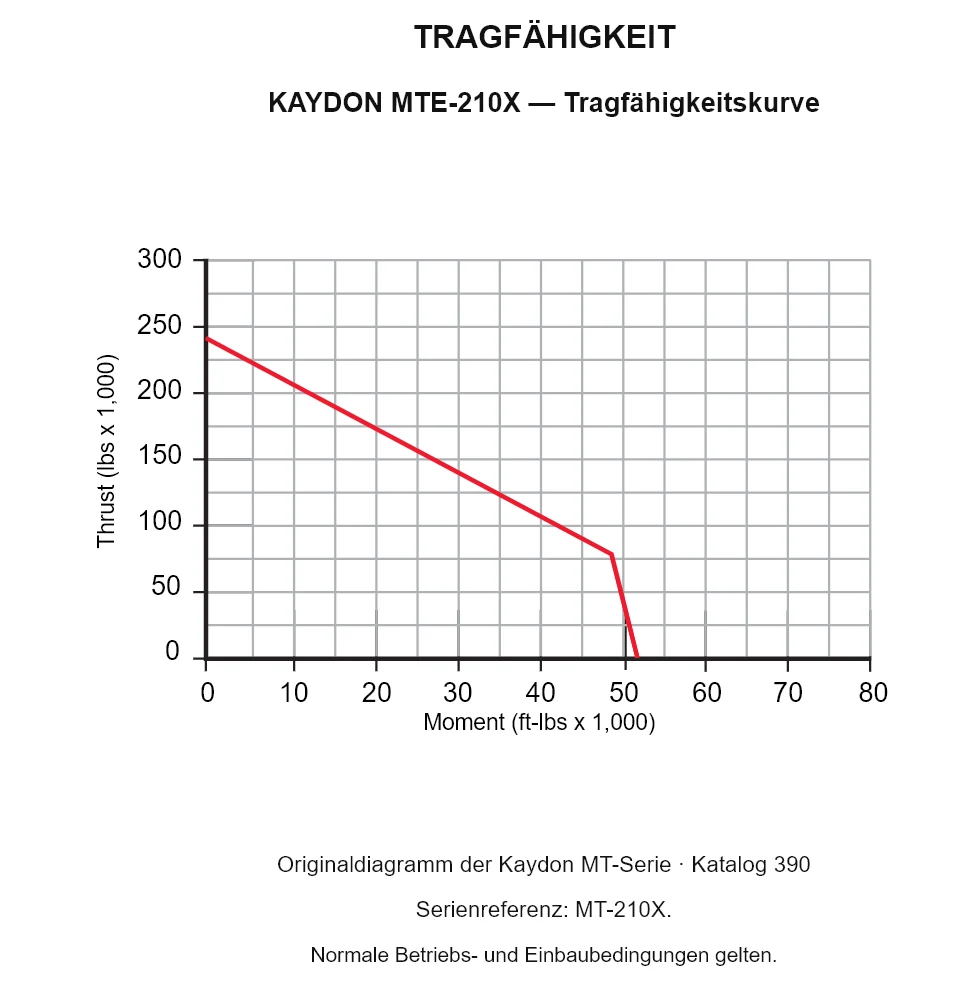

Traglastdiagramm der Serie Mt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon MTE-210X

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
MTE-210	Außenverzahnt	373.024 × 210.007 × 40.005 mm	Details ansehen →
MTE-210T	Außenverzahnt	373.024 × 210.007 × 40.005 mm	Details ansehen →
MTO-210X	Unverzahnt	373.024 × 210.007 × 49.987 mm	Details ansehen →
MTO-210	Unverzahnt	364.998 × 210.007 × 40.005 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
