Drehverbindung als Ersatz für Kaydon MTE-265T
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-265T. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Kaydon MTE-265T. Serie: Mt. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

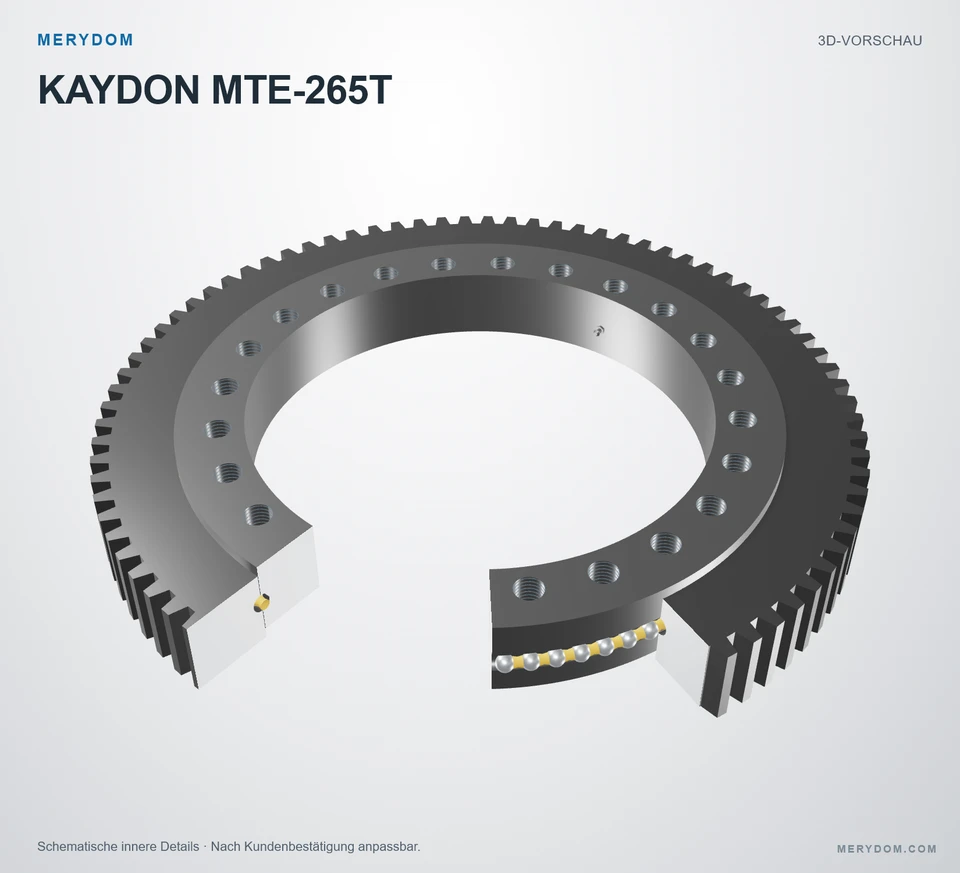

MTE-265T
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-265T.
- Overall OD (Do)
- 17.086 in
- Overall ID (di)
- 10.433 in
- Gesamthöhe
- 1.968 in
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 18 / 24 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Do)
- 17.086 inca. 433,98 mm
- Gesamt-Innendurchmesser (di)
- 10.433 inca. 265 mm
- Gesamthöhe (H)
- 1.968 inca. 49,99 mm
- Gesamtgewicht (G)
- 57 lbca. 25,855 kg
Befestigung
- Lochkreis Außenring (Lo)
- 15.354 inca. 389,99 mm
- Lochkreis Innenring (Li)
- 11.614 inca. 295 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (D2)
- 16.800 inca. 427 mm
- Zähnezahl (z2)
- 84
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Kaydon MTE-265T
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | MTE-265T |
| Zertifiziert austauschbar mit | Kaydon MTE-265T |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Kaydon |
| Serie | Mt Serie |
| Referenzmodell | MTE-265T |
| Maßsystem | ZollMetrischer Referenzwert daneben |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Do) | 17.086 inca. 433,98 mm |
| Gesamt-Innendurchmesser (di) | 10.433 inca. 265 mm |
| Gesamthöhe (H) | 1.968 inca. 49,99 mm |
| Lochkreis Außenring (Lo) | 15.354 inca. 389,99 mm |
| Lochkreis Innenring (Li) | 11.614 inca. 295 mm |
| Teilkreisdurchmesser der Verzahnung (D2) | 16.800 inca. 427 mm |
| Gesamtgewicht (G) | 57 lbca. 25,855 kg |
| Tragzahlen | |
| Maximale Zahnkraft (Fz) | 7330 lbfca. 32,61 kN |
| Momententragzahl (Crm) | 62000 ft·lbfca. 84,06 kN·m |
| Befestigung | |
| Schraubenbohrungen Außenring (no) | 18 Bohrungen · 5/8-11 |
| Schraubenbohrungen Innenring (ni) | 24 Bohrungen · 5/8-11 |
| Verzahnung | |
| Teilungssystem | SPECIAL_DP |
| Source-defined gear pitch (Pd) | 5/7 quellseitig definierte Teilung |
| Zähnezahl (z2) | 84 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

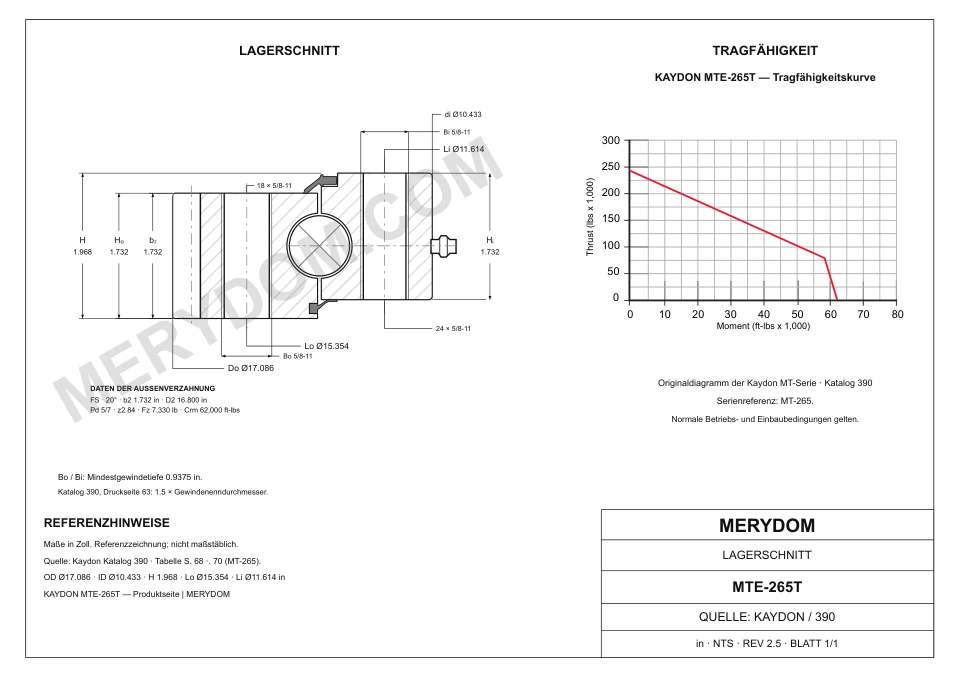

Traglastdiagramm der Serie Mt
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
