Drehverbindung als Ersatz für Kaydon MTE-540

Name: MERYDOM Replacement for Kaydon MTE-540 Slewing Bearing
Brand: MERYDOM
SKU: MTE-540

Zurück zum Ersatzkatalog

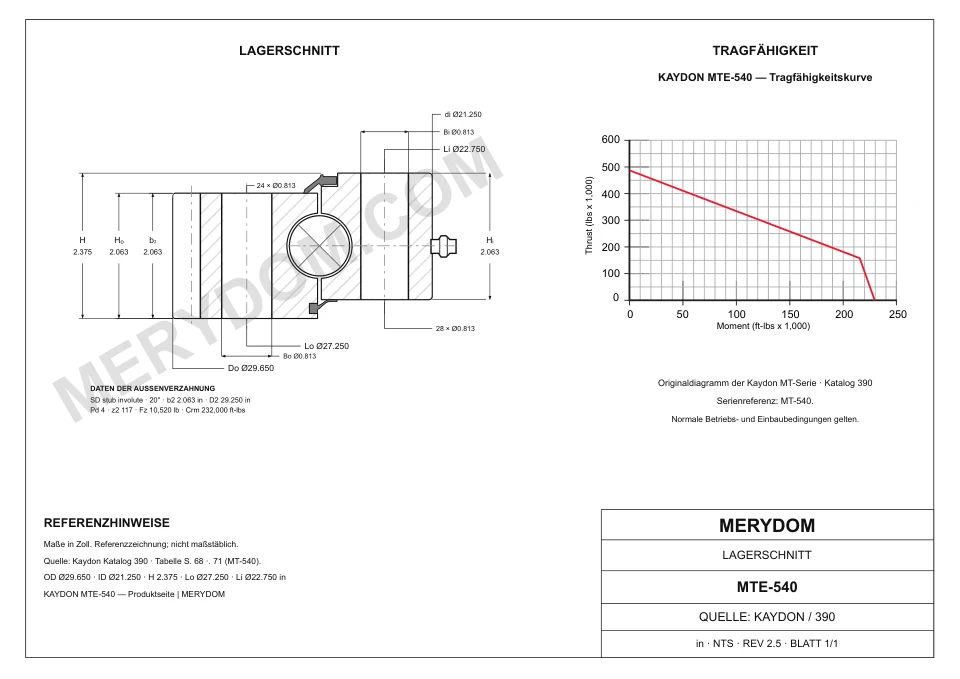

Kaydon Mt Series Außenverzahnt outline drawing — Mt Serie · Außenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

MTE-540

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

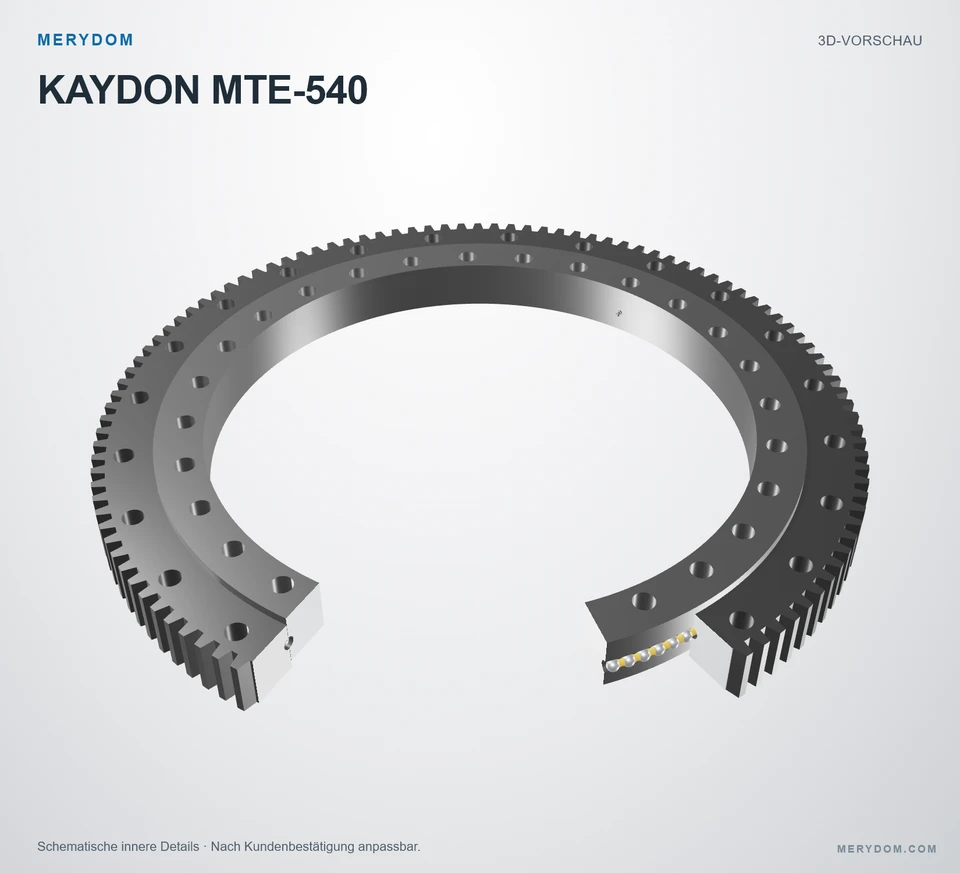

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTE-540.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 29.650 in
Overall ID (di): 21.250 in
Gesamthöhe: 2.375 in
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 24 / 28 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 29.650 inca. 753,1 mm
Gesamt-Innendurchmesser (di): 21.250 inca. 539,8 mm
Gesamthöhe (H): 2.375 inca. 60,33 mm
Gesamtgewicht (G): 163 lbca. 73,936 kg

Befestigung

Lochkreis Außenring (Lo): 27.250 inca. 692,2 mm
Lochkreis Innenring (Li): 22.750 inca. 577,9 mm

Verzahnung

Teilkreisdurchmesser der Verzahnung (D2): 29.250 inca. 743 mm
Diametralteilung (Pd): 4
Zähnezahl (z2): 117

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon MTE-540

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	MTE-540
Zertifiziert austauschbar mit	Kaydon MTE-540
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Mt Serie
Referenzmodell	MTE-540
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	29.650 inca. 753,1 mm
Gesamt-Innendurchmesser (di)	21.250 inca. 539,8 mm
Gesamthöhe (H)	2.375 inca. 60,33 mm
Lochkreis Außenring (Lo)	27.250 inca. 692,2 mm
Lochkreis Innenring (Li)	22.750 inca. 577,9 mm
Teilkreisdurchmesser der Verzahnung (D2)	29.250 inca. 743 mm
Gesamtgewicht (G)	163 lbca. 73,936 kg
Tragzahlen
Maximale Zahnkraft (Fz)	10520 lbfca. 46,8 kN
Momententragzahl (Crm)	232000 ft·lbfca. 314,55 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	24 Bohrungen · 0.813
Schraubenbohrungen Innenring (ni)	28 Bohrungen · 0.813
Verzahnung
Teilungssystem	DP
Diametralteilung der Quelle (Pd)	4 DP
Äquivalentes Modul (derived reference only) (m)	6.35 mm
Zähnezahl (z2)	117

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

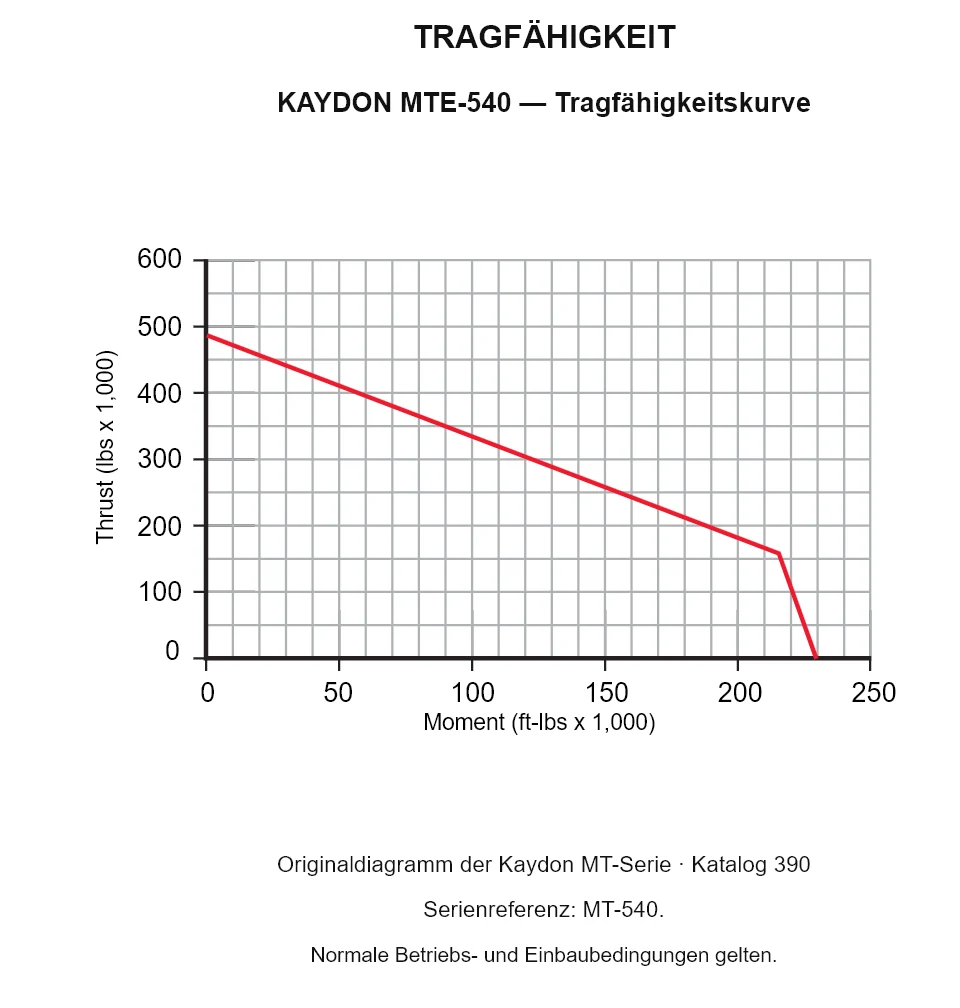

Traglastdiagramm der Serie Mt

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon MTE-540

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
MTE-540T	Außenverzahnt	753.11 × 539.75 × 60.325 mm	Details ansehen →
MTE-470	Außenverzahnt	683.26 × 469.9 × 60.325 mm	Details ansehen →
MTE-470T	Außenverzahnt	683.26 × 469.9 × 60.325 mm	Details ansehen →
MTE-590	Außenverzahnt	851.764 × 587.375 × 73.025 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
