Drehverbindung als Ersatz für Kaydon MTO-143T

Name: MERYDOM Drehverbindung als Ersatz für KAYDON MTO-143T
Brand: MERYDOM
SKU: MTO-143T

Zurück zum Ersatzkatalog

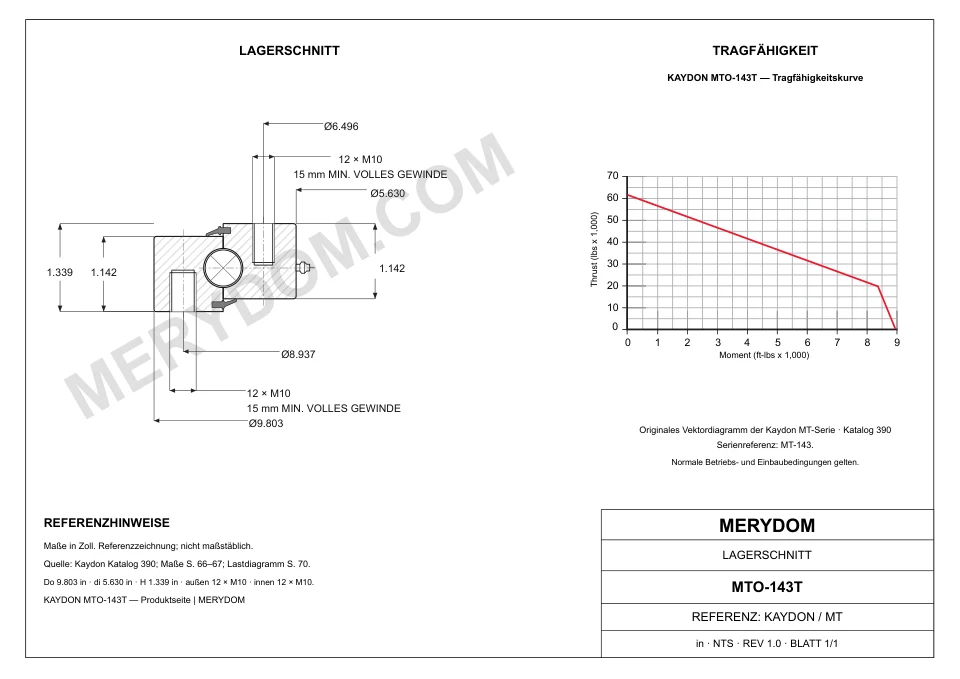

Vorschau des 3D-Modells des MERYDOM-Ersatzdrehkranzes für KAYDON MTO-143T. — KAYDON MTO-143T — 3D-Modellvorschau

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

MTO-143T

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Kaydon MTO-143T.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 9.803 in
Overall ID (di): 5.630 in
Gesamthöhe: 1.339 in
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 12 / 12 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Do): 9.803 inca. 249 mm
Gesamt-Innendurchmesser (di): 5.630 inca. 143 mm
Gesamthöhe (H): 1.339 inca. 34,01 mm
Gesamtgewicht (G): 15 lbca. 6,804 kg
Innenringhöhe (Hi): 1.142 inca. 29,01 mm
Außenringhöhe (Ho): 1.142 inca. 29,01 mm

Befestigung

Lochkreis Außenring (Lo): 8.937 inca. 227 mm
Lochkreis Innenring (Li): 6.496 inca. 165 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung Kaydon MTO-143T

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	MTO-143T
Zertifiziert austauschbar mit	Kaydon MTO-143T
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	Kaydon
Serie	Mt Serie
Referenzmodell	MTO-143T
Maßsystem	ZollMetrischer Referenzwert daneben
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (Do)	9.803 inca. 249 mm
Gesamt-Innendurchmesser (di)	5.630 inca. 143 mm
Gesamthöhe (H)	1.339 inca. 34,01 mm
Innenringhöhe (Hi)	1.142 inca. 29,01 mm
Außenringhöhe (Ho)	1.142 inca. 29,01 mm
Lochkreis Außenring (Lo)	8.937 inca. 227 mm
Lochkreis Innenring (Li)	6.496 inca. 165 mm
Gesamtgewicht (G)	15 lbca. 6,804 kg
Tragzahlen
Momententragzahl (Crm)	8950 ft·lbfca. 12,13 kN·m
Befestigung
Schraubenbohrungen Außenring (no)	12 Bohrungen · M10
Schraubenbohrungen Innenring (ni)	12 Bohrungen · M10
Verzahnung
Integrierte Verzahnung	Nicht zutreffend

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

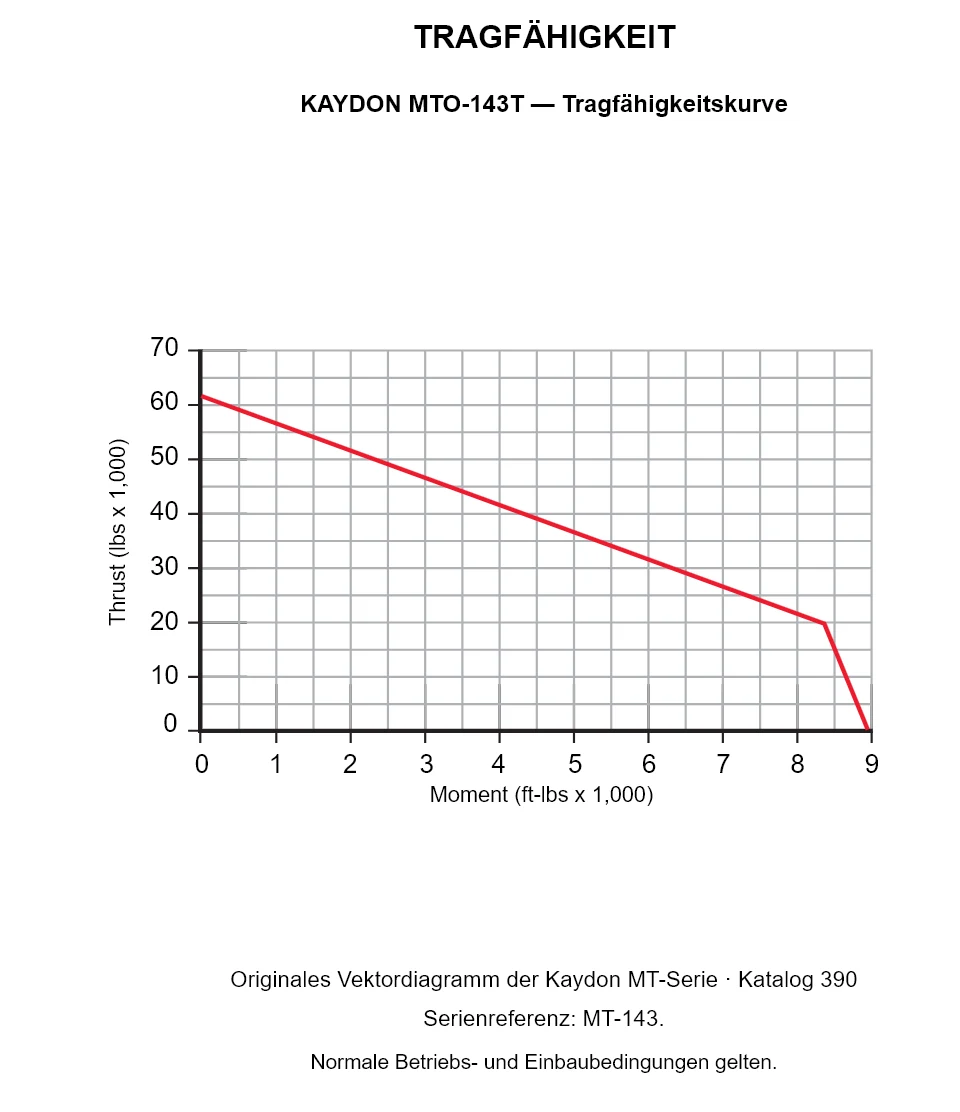

KAYDON MTO-143T — Tragfähigkeitskurve

KAYDON MTO-143T — Tragfähigkeitskurve. Serienreferenz: MT-143. Normale Betriebs- und Einbaubedingungen gelten.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für Kaydon MTO-143T

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
MTO-143	Unverzahnt	248.996 × 143.002 × 34.011 mm	Details ansehen →
MTO-122	Unverzahnt	226.009 × 121.996 × 34.011 mm	Details ansehen →
MTO-122T	Unverzahnt	226.009 × 121.996 × 34.011 mm	Details ansehen →
MTO-145	Unverzahnt	299.999 × 145.009 × 49.987 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
