Drehverbindung als Ersatz für La Leonessa V25E156

Name: MERYDOM Replacement for La Leonessa V25E156 Slewing Bearing
Brand: MERYDOM
SKU: V25E156

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

V25E156

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

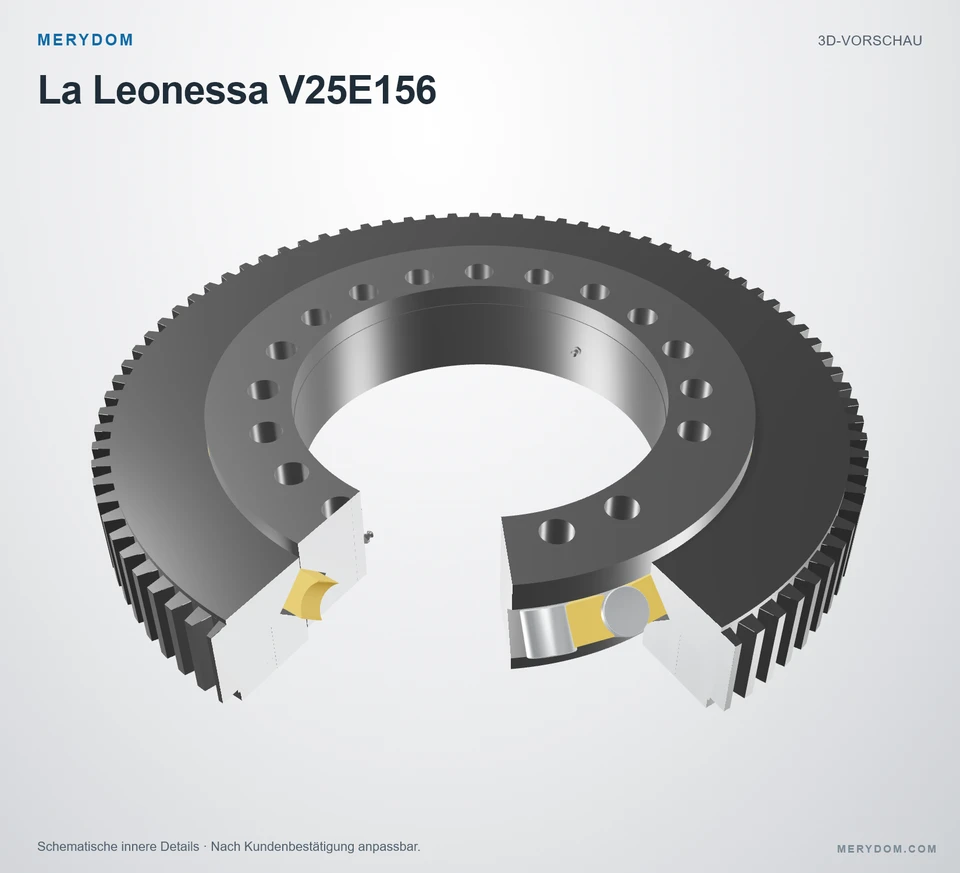

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa V25E156.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 450,0 mm
Overall ID (di): 219,0 mm
Gesamthöhe: 72,0 mm
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 16 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

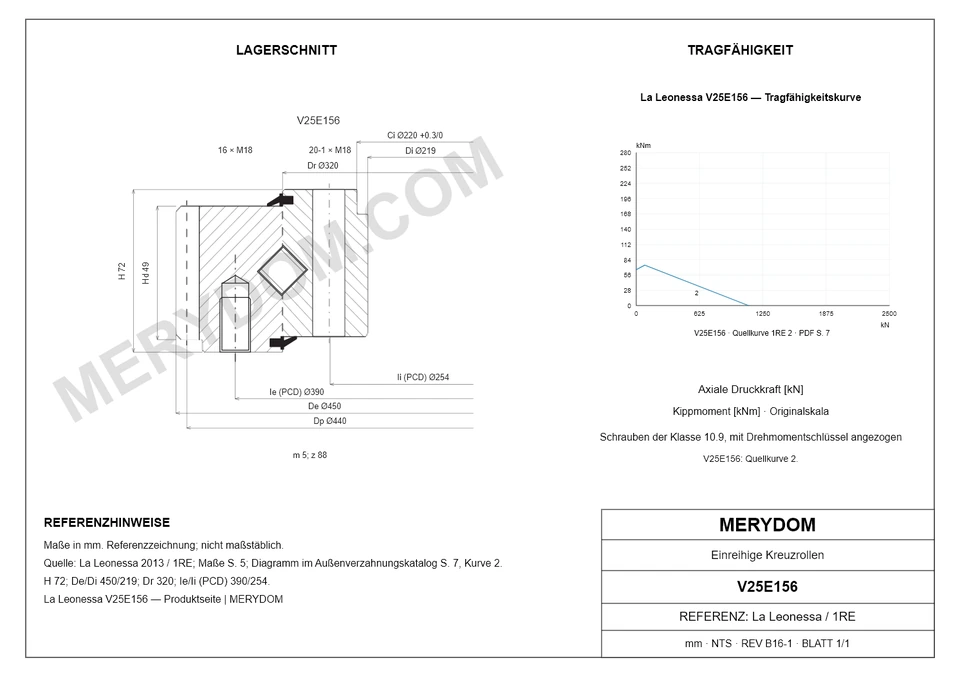

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 49 kg
Gesamt-Außendurchmesser (De): 450 mm
Gesamt-Innendurchmesser (Di): 219 mm
Gesamthöhe (H): 72 mm
Dim Dr (Dr): 320 mm
Dim Centering Internal (Ci): 220 +0,3/0 mm

Befestigung

Lochkreis Außenring (Ie): 390 mm
Montagebohrungen am Außenring (ne): 16
Spezifikation der Außenring-Montagebohrungen (Me): M18
Lochkreis Innenring (Ii): 254 mm
Montagebohrungen am Innenring (ni): 20-1
Spezifikation der Innenring-Montagebohrungen (Mi): M18

Verzahnung

Verzahnungsmodul (m): 5 mm
Zähnezahl (z): 88
Teilkreisdurchmesser der Verzahnung (Dp): 440 mm
Verzahnung Tooth Height (Hd): 49 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa V25E156

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	V25E156
Zertifiziert austauschbar mit	La Leonessa V25E156
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	1re Serie
Referenzmodell	V25E156
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (P)	49 kg
Gesamt-Außendurchmesser (De)	450 mm
Gesamt-Innendurchmesser (Di)	219 mm
Gesamthöhe (H)	72 mm
Dim Dr (Dr)	320 mm
Dim Centering Internal (Ci)	220 +0,3/0 mm
Befestigung
Lochkreis Außenring (Ie)	390 mm
Montagebohrungen am Außenring (ne)	16
Spezifikation der Außenring-Montagebohrungen (Me)	M18
Lochkreis Innenring (Ii)	254 mm
Montagebohrungen am Innenring (ni)	20-1
Spezifikation der Innenring-Montagebohrungen (Mi)	M18
Verzahnung
Verzahnungsmodul (m)	5 mm
Zähnezahl (z)	88
Teilkreisdurchmesser der Verzahnung (Dp)	440 mm
Verzahnung Tooth Height (Hd)	49 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)	1.110 kN
Static tilting moment rating (M0r)	80 kNm
Normale Zahnkraft (Fnom)	20 kN
Maximale Zahnkraft (Fmax)	40 kN
Weitere Angaben
Pattern (Schema)	D

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

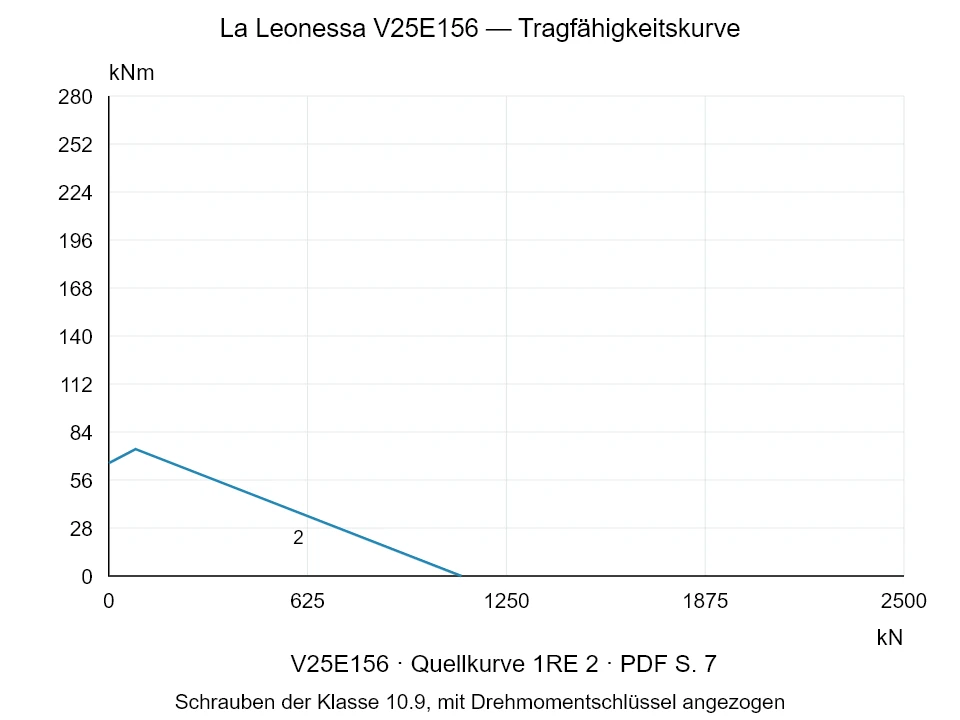

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 1re

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa V25E156

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
V18E089	Außenverzahnt	403.5 × 234 × 55 mm	Details ansehen →
V25E139	Außenverzahnt	535 × 305 × 75 mm	Details ansehen →
V25E013	Außenverzahnt	595 × 382 × 85 mm	Details ansehen →
V25E132	Außenverzahnt	700 × 470 × 83 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
