Drehverbindung als Ersatz für ROLLIX 01-4000-00
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 01-4000-00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: ROLLIX 01-4000-00. Serie: 01. Lagerkonstruktion: Einreihiges Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
01-4000-00
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 01-4000-00.
- Overall OD (Do)
- 4,316 mm
- Overall ID (di)
- 3,766 mm
- Gesamthöhe
- 195 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 120 / 120 außen / innen
- Lagerbauart
- Einreihiges Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

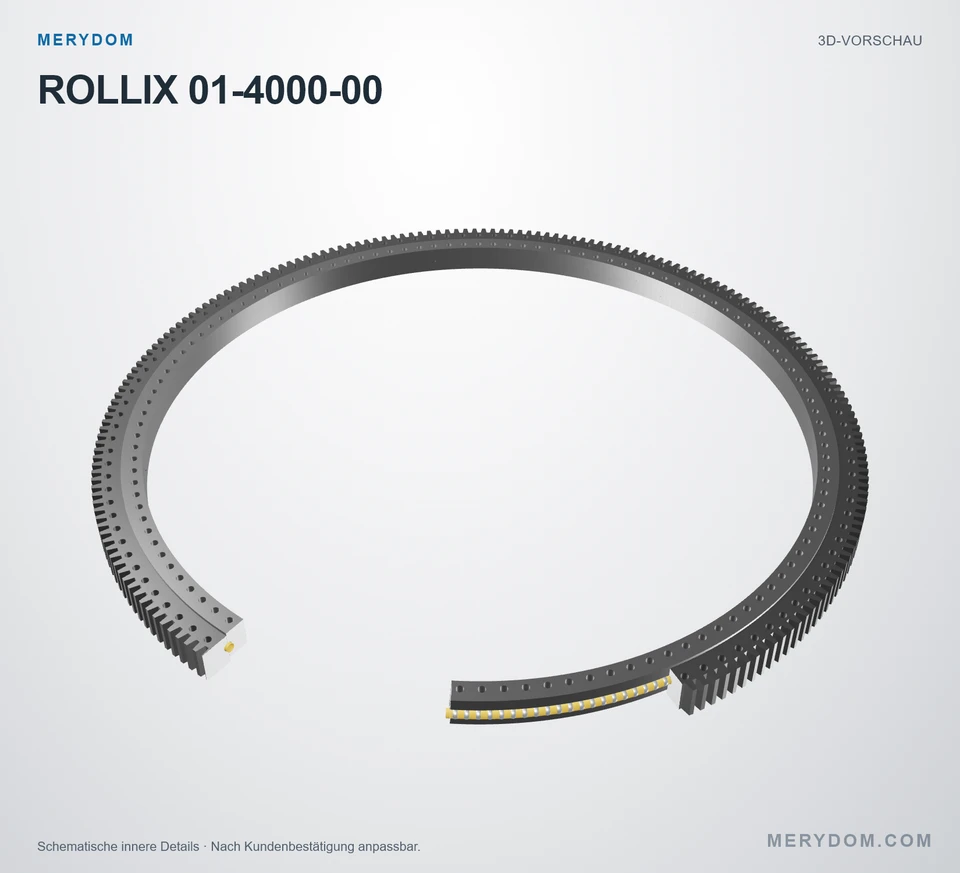

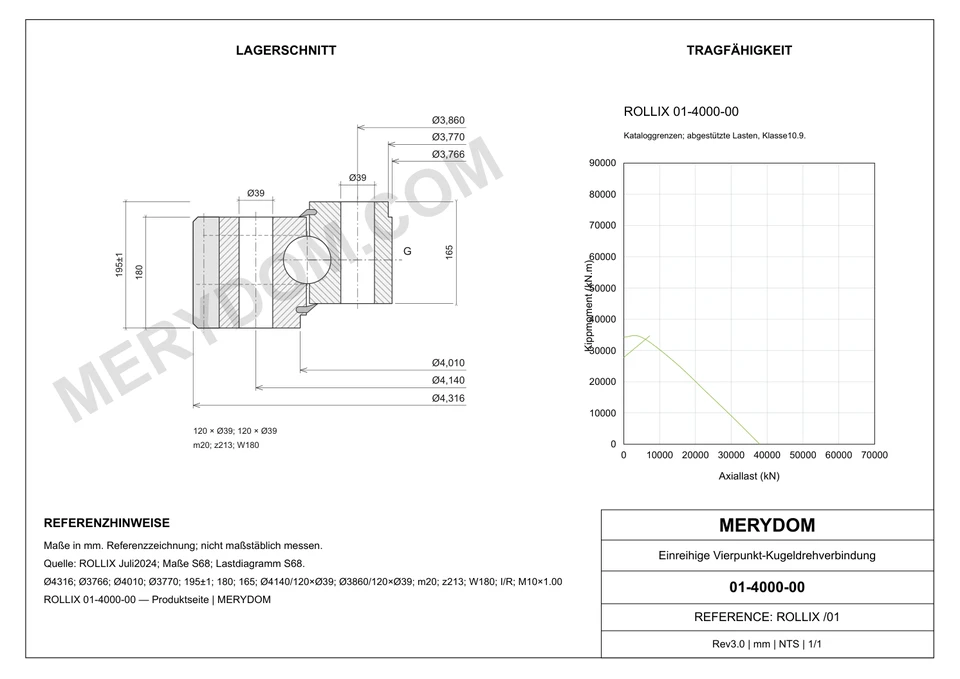

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamthöhe (HT)
- 195 mm
- Gesamt-Außendurchmesser (ØDe)
- 4.316 mm
- Außenringhöhe (He)
- 180 mm
- Gesamt-Innendurchmesser (ØDi)
- 3.766 mm
- Innenringhöhe (Hi)
- 165 mm
- Gesamtgewicht (Gewicht)
- 3.821 kg
Befestigung
- Zentrierbunddurchmesser des Außenrings (ØCe)
- 4.010 mm
- Zentrierbunddurchmesser des Innenrings (ØCi)
- 3.770 mm
- Bohrungsart am Außenring (Bohrungsart am Außenring)
- Th
- Lochkreis Außenring (ØFe)
- 4.140 mm
- Montagebohrungen am Außenring (Ne)
- 120
- Spezifikation der Außenring-Montagebohrungen (Dhe)
- 39 mm
- Bohrungsart am Innenring (Bohrungsart am Innenring)
- Th
- Lochkreis Innenring (ØFi)
- 3.860 mm
- Montagebohrungen am Innenring (Ni)
- 120
- Spezifikation der Innenring-Montagebohrungen (Dhi)
- 39 mm
Verzahnung
- Verzahnungsmodul (Module)
- 20 mm
- Zähnezahl (Z)
- 213
- Zahnbreite (W)
- 180 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung ROLLIX 01-4000-00
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 01-4000-00 |
| Zertifiziert austauschbar mit | ROLLIX 01-4000-00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 01 Serie |
| Referenzmodell | 01-4000-00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Einreihiges Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamthöhe (HT) | 195 mm |
| Gesamt-Außendurchmesser (ØDe) | 4.316 mm |
| Außenringhöhe (He) | 180 mm |
| Gesamt-Innendurchmesser (ØDi) | 3.766 mm |
| Innenringhöhe (Hi) | 165 mm |
| Gesamtgewicht (Gewicht) | 3.821 kg |
| Befestigung | |
| Zentrierbunddurchmesser des Außenrings (ØCe) | 4.010 mm |
| Zentrierbunddurchmesser des Innenrings (ØCi) | 3.770 mm |
| Bohrungsart am Außenring (Bohrungsart am Außenring) | Th |
| Lochkreis Außenring (ØFe) | 4.140 mm |
| Montagebohrungen am Außenring (Ne) | 120 |
| Spezifikation der Außenring-Montagebohrungen (Dhe) | 39 mm |
| Bohrungsart am Innenring (Bohrungsart am Innenring) | Th |
| Lochkreis Innenring (ØFi) | 3.860 mm |
| Montagebohrungen am Innenring (Ni) | 120 |
| Spezifikation der Innenring-Montagebohrungen (Dhi) | 39 mm |
| Verzahnung | |
| Verzahnungsmodul (Module) | 20 mm |
| Zähnezahl (Z) | 213 |
| Zahnbreite (W) | 180 mm |
| Tragzahlen | |
| Verzahnungsbelastbarkeit, ungehärtet (Verzahnungsbelastbarkeit ungehärtet) | 718 kN |
| Verzahnungsbelastbarkeit, gehärtet (Verzahnungsbelastbarkeit gehärtet) | 835 kN |
| Weitere Angaben | |
| Ring mit Schmierbohrungen (Ring mit Schmierbohrungen) | I |
| Art der Schmierbohrung (Art der Schmierbohrung) | R |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

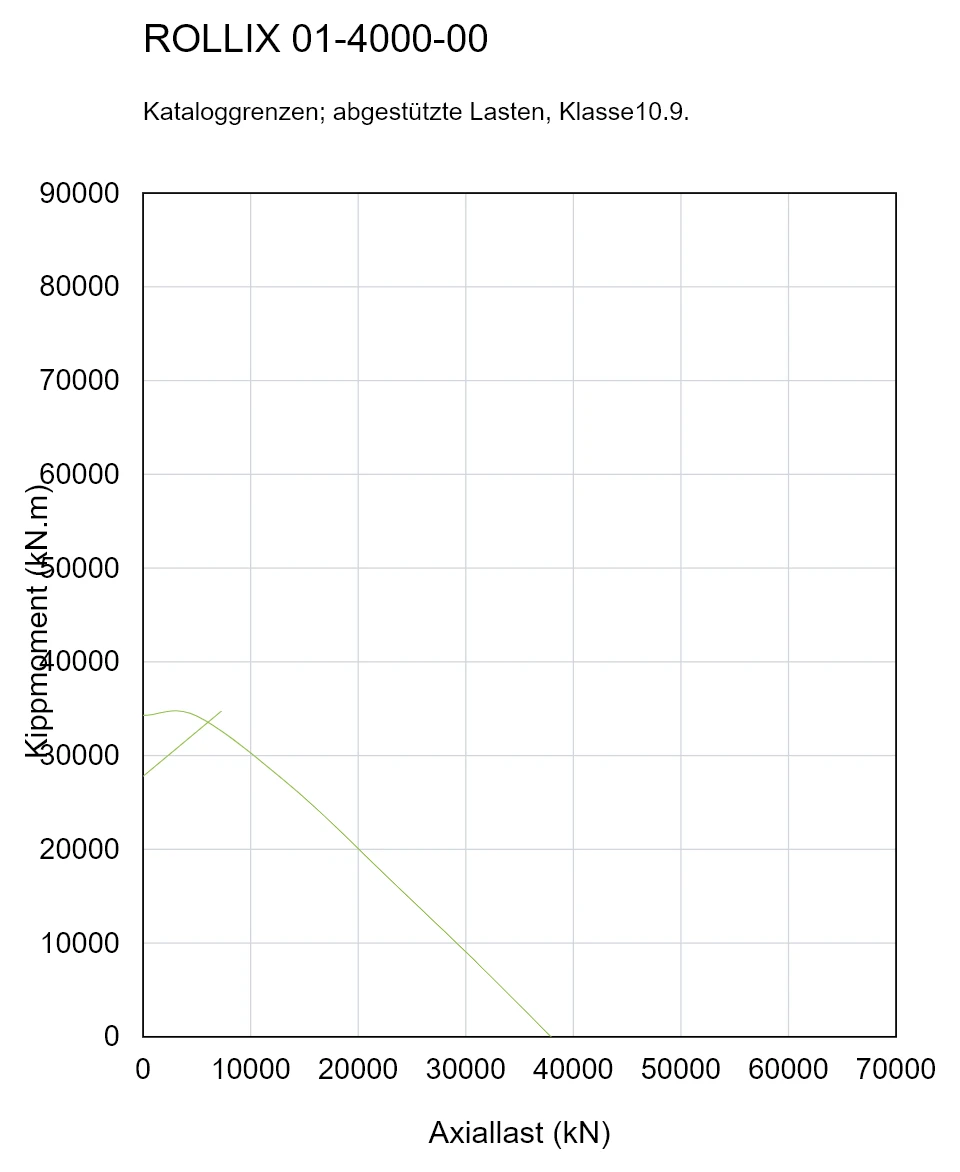

Traglastdiagramm der Serie 01
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
