Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

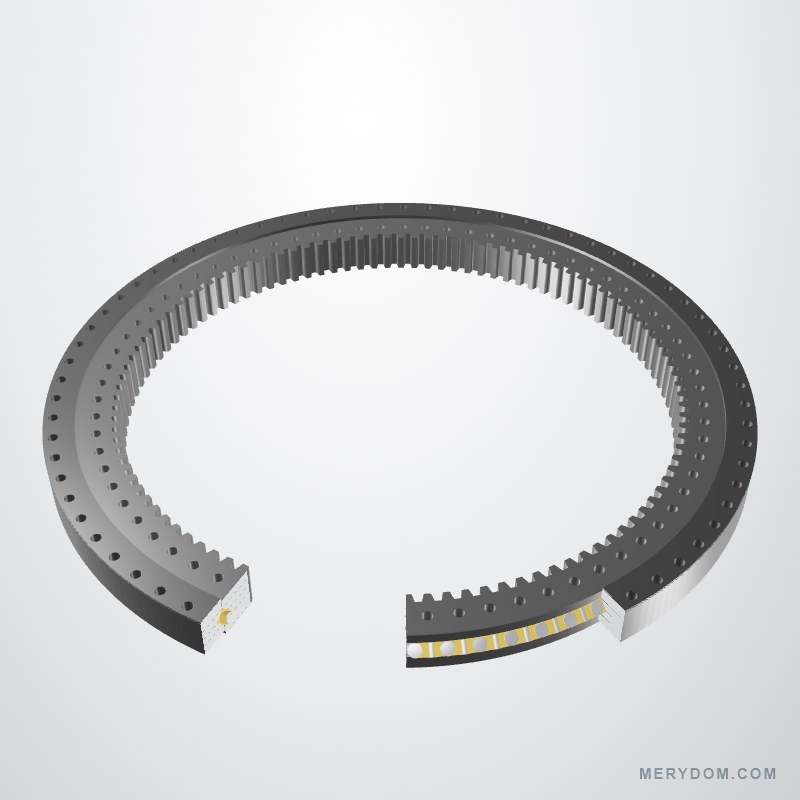

Drehverbindung als Ersatz für ROLLIX 07-1997-04
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 07-1997-04. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: ROLLIX 07-1997-04. Serie: 07. Lagerkonstruktion: Einreihiges Kreuzrollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
07-1997-04
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 07-1997-04.
- Overall OD (Do)
- 2,190 mm
- Overall ID (di)
- 1,731 mm
- Gesamthöhe
- 144 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 72 / 72 außen / innen
- Lagerbauart
- Einreihiges Kreuzrollenlager
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamthöhe (HT)
- 144 mm
- Gesamt-Außendurchmesser (ØDe)
- 2.190 mm
- Außenringhöhe (He)
- 125 mm
- Gesamt-Innendurchmesser (ØDi)
- 1.731 mm
- Innenringhöhe (Hi)
- 132 mm
- Gesamtgewicht (Gewicht)
- 1.198 kg
Befestigung
- Zentrierbunddurchmesser des Außenrings (ØCe)
- 2.188 mm
- Zentrierbunddurchmesser des Innenrings (ØCi)
- 1.990 mm
- Bohrungsart am Außenring (Bohrungsart am Außenring)
- Th
- Lochkreis Außenring (ØFe)
- 2.130 mm
- Montagebohrungen am Außenring (Ne)
- 72
- Spezifikation der Außenring-Montagebohrungen (Dhe)
- 30 mm
- Bohrungsart am Innenring (Bohrungsart am Innenring)
- Th
- Lochkreis Innenring (ØFi)
- 1.880 mm
- Montagebohrungen am Innenring (Ni)
- 72
- Spezifikation der Innenring-Montagebohrungen (Dhi)
- 30 mm
Verzahnung
- Verzahnungsmodul (Module)
- 16 mm
- Zähnezahl (Z)
- 109
- Zahnbreite (W)
- 132 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung ROLLIX 07-1997-04
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 07-1997-04 |
| Zertifiziert austauschbar mit | ROLLIX 07-1997-04 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 07 Serie |
| Referenzmodell | 07-1997-04 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Einreihiges Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamthöhe (HT) | 144 mm |
| Gesamt-Außendurchmesser (ØDe) | 2.190 mm |
| Außenringhöhe (He) | 125 mm |
| Gesamt-Innendurchmesser (ØDi) | 1.731 mm |
| Innenringhöhe (Hi) | 132 mm |
| Gesamtgewicht (Gewicht) | 1.198 kg |
| Befestigung | |
| Zentrierbunddurchmesser des Außenrings (ØCe) | 2.188 mm |
| Zentrierbunddurchmesser des Innenrings (ØCi) | 1.990 mm |
| Bohrungsart am Außenring (Bohrungsart am Außenring) | Th |
| Lochkreis Außenring (ØFe) | 2.130 mm |
| Montagebohrungen am Außenring (Ne) | 72 |
| Spezifikation der Außenring-Montagebohrungen (Dhe) | 30 mm |
| Bohrungsart am Innenring (Bohrungsart am Innenring) | Th |
| Lochkreis Innenring (ØFi) | 1.880 mm |
| Montagebohrungen am Innenring (Ni) | 72 |
| Spezifikation der Innenring-Montagebohrungen (Dhi) | 30 mm |
| Verzahnung | |
| Verzahnungsmodul (Module) | 16 mm |
| Zähnezahl (Z) | 109 |
| Zahnbreite (W) | 132 mm |
| Tragzahlen | |
| Verzahnungsbelastbarkeit, ungehärtet (Verzahnungsbelastbarkeit ungehärtet) | 312 kN |
| Verzahnungsbelastbarkeit, gehärtet (Verzahnungsbelastbarkeit gehärtet) | 417 kN |
| Weitere Angaben | |
| Ring mit Schmierbohrungen (Ring mit Schmierbohrungen) | E |
| Art der Schmierbohrung (Art der Schmierbohrung) | R |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 07
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für ROLLIX 07-1997-04
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
