Drehverbindung als Ersatz für ROLLIX 18-3000-00
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 18-3000-00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: ROLLIX 18-3000-00. Serie: 18. Lagerkonstruktion: Zweireihiges Kreuzrollenlager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
18-3000-00
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 18-3000-00.
- Overall OD (Do)
- 3,230 mm
- Overall ID (di)
- 2,775 mm
- Gesamthöhe
- 215 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 90 / 90 außen / innen
- Lagerbauart
- Zweireihiges Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

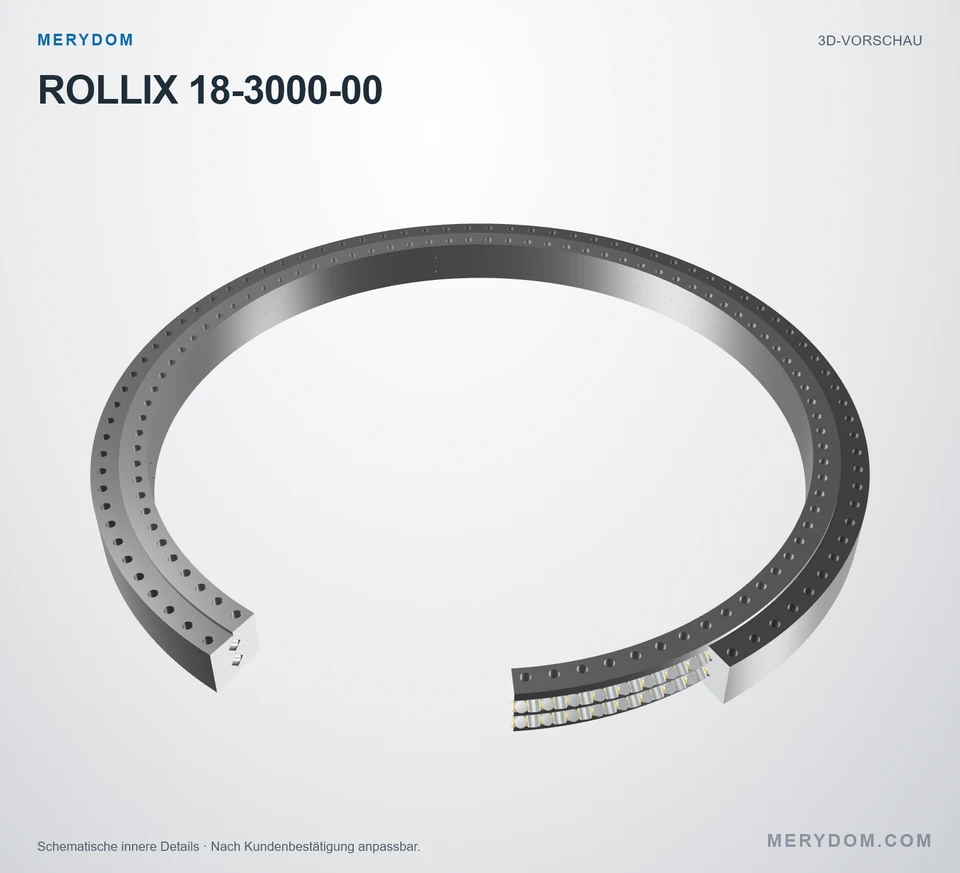

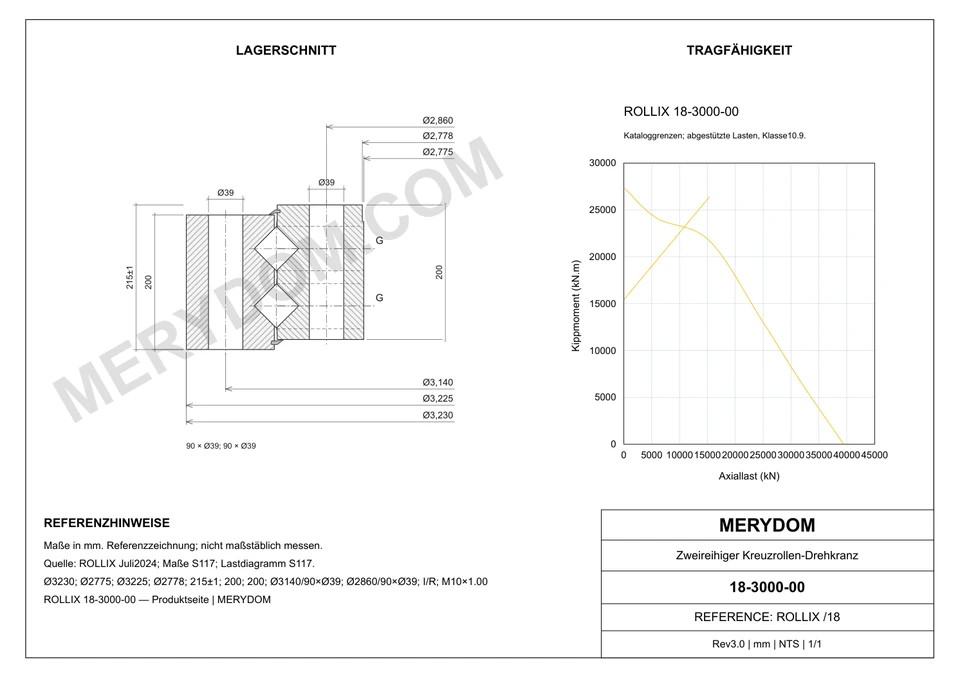

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamthöhe (HT)
- 215 mm
- Gesamt-Außendurchmesser (ØDe)
- 3.230 mm
- Außenringhöhe (He)
- 200 mm
- Gesamt-Innendurchmesser (ØDi)
- 2.775 mm
- Innenringhöhe (Hi)
- 200 mm
- Gesamtgewicht (Gewicht)
- 3.440 kg
Befestigung
- Zentrierbunddurchmesser des Außenrings (ØCe)
- 3.225 mm
- Zentrierbunddurchmesser des Innenrings (ØCi)
- 2.778 mm
- Bohrungsart am Außenring (Bohrungsart am Außenring)
- Th
- Lochkreis Außenring (ØFe)
- 3.140 mm
- Montagebohrungen am Außenring (Ne)
- 90
- Spezifikation der Außenring-Montagebohrungen (Dhe)
- 39 mm
- Bohrungsart am Innenring (Bohrungsart am Innenring)
- Th
- Lochkreis Innenring (ØFi)
- 2.860 mm
- Montagebohrungen am Innenring (Ni)
- 90
- Spezifikation der Innenring-Montagebohrungen (Dhi)
- 39 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung ROLLIX 18-3000-00
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 18-3000-00 |
| Zertifiziert austauschbar mit | ROLLIX 18-3000-00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 18 Serie |
| Referenzmodell | 18-3000-00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Zweireihiges Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamthöhe (HT) | 215 mm |
| Gesamt-Außendurchmesser (ØDe) | 3.230 mm |
| Außenringhöhe (He) | 200 mm |
| Gesamt-Innendurchmesser (ØDi) | 2.775 mm |
| Innenringhöhe (Hi) | 200 mm |
| Gesamtgewicht (Gewicht) | 3.440 kg |
| Befestigung | |
| Zentrierbunddurchmesser des Außenrings (ØCe) | 3.225 mm |
| Zentrierbunddurchmesser des Innenrings (ØCi) | 2.778 mm |
| Bohrungsart am Außenring (Bohrungsart am Außenring) | Th |
| Lochkreis Außenring (ØFe) | 3.140 mm |
| Montagebohrungen am Außenring (Ne) | 90 |
| Spezifikation der Außenring-Montagebohrungen (Dhe) | 39 mm |
| Bohrungsart am Innenring (Bohrungsart am Innenring) | Th |
| Lochkreis Innenring (ØFi) | 2.860 mm |
| Montagebohrungen am Innenring (Ni) | 90 |
| Spezifikation der Innenring-Montagebohrungen (Dhi) | 39 mm |
| Weitere Angaben | |
| Ring mit Schmierbohrungen (Ring mit Schmierbohrungen) | I |
| Art der Schmierbohrung (Art der Schmierbohrung) | R |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

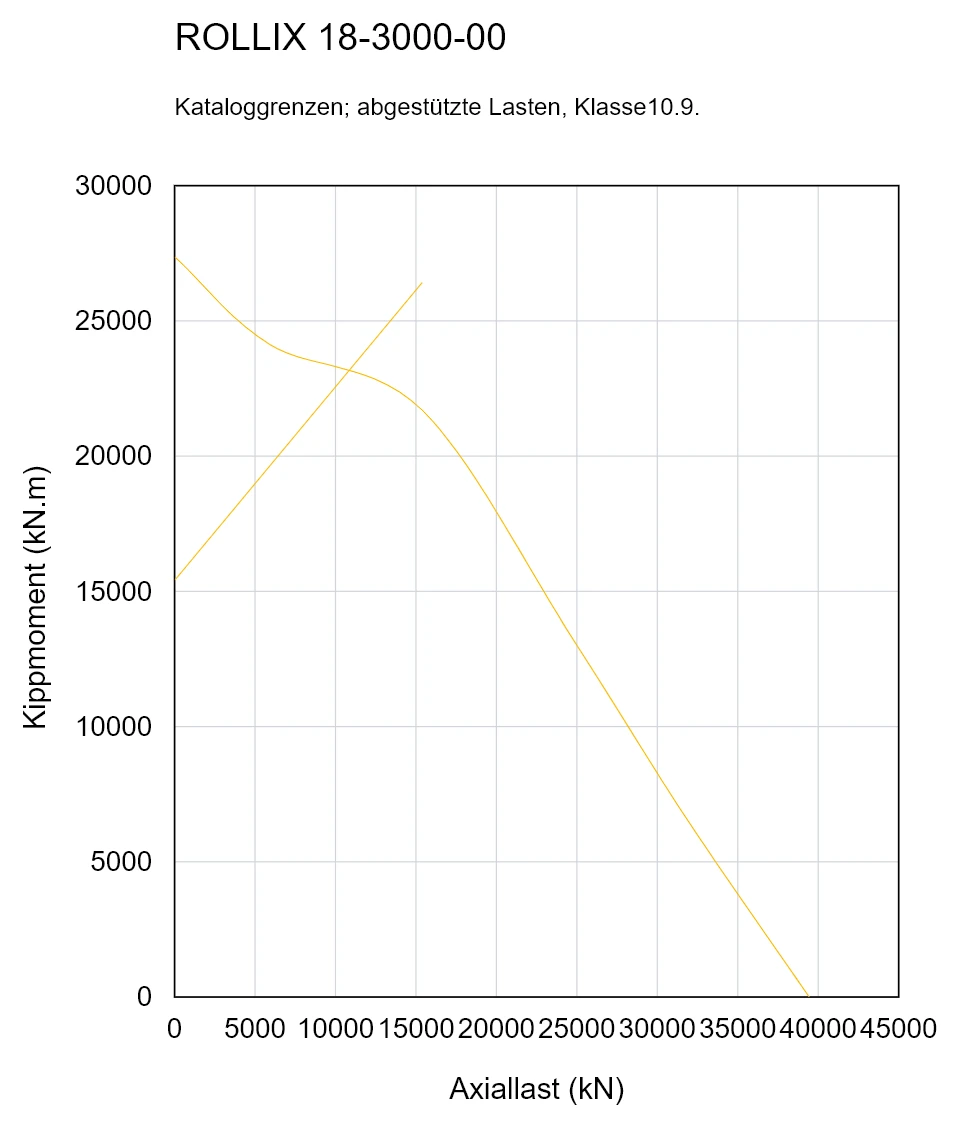

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 18
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für ROLLIX 18-3000-00
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
