Drehverbindung als Ersatz für ROLLIX 26-0941-01

Name: MERYDOM Replacement for ROLLIX 26-0941-01 Slewing Bearing
Brand: MERYDOM
SKU: 26-0941-01

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

26-0941-01

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

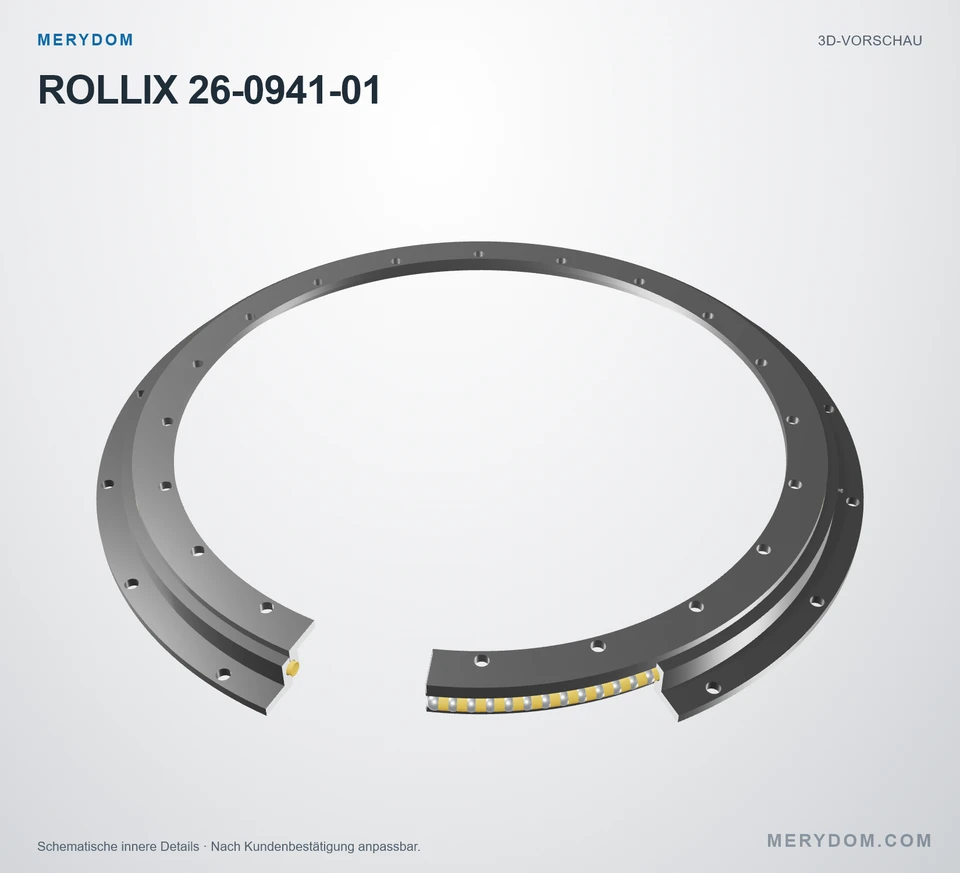

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 26-0941-01.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1,048 mm
Overall ID (di): 834 mm
Gesamthöhe: 56 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 16 / 20 außen / innen
Lagerbauart: Kugellager der Leichtbaureihe

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

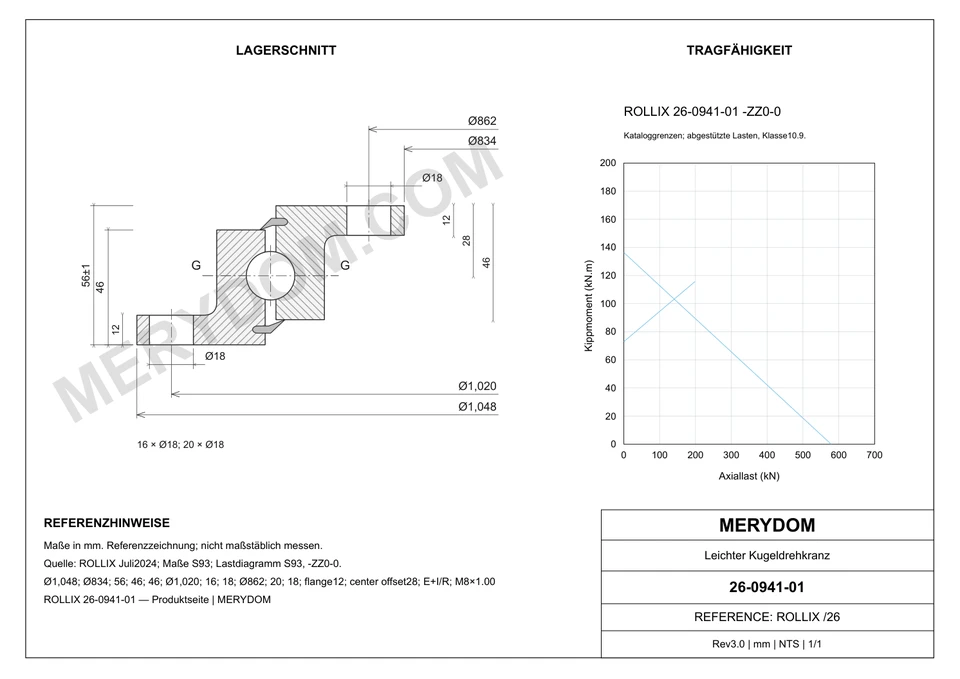

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamthöhe (HT): 56 mm
Gesamt-Außendurchmesser (ØDe): 1.048 mm
Außenringhöhe (He): 46 mm
Gesamt-Innendurchmesser (ØDi): 834 mm
Innenringhöhe (Hi): 46 mm
Gesamtgewicht (Gewicht): 59 kg

Befestigung

Bohrungsart am Außenring (Bohrungsart am Außenring): Th
Lochkreis Außenring (ØFe): 1.020 mm
Montagebohrungen am Außenring (Ne): 16
Spezifikation der Außenring-Montagebohrungen (Dhe): 18 mm
Bohrungsart am Innenring (Bohrungsart am Innenring): Th
Lochkreis Innenring (ØFi): 862 mm
Montagebohrungen am Innenring (Ni): 20
Spezifikation der Innenring-Montagebohrungen (Dhi): 18 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung ROLLIX 26-0941-01

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	26-0941-01
Zertifiziert austauschbar mit	ROLLIX 26-0941-01
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	ROLLIX
Serie	26 Serie
Referenzmodell	26-0941-01
Maßsystem	Metrisch
Lagerkonstruktion	Kugellager der Leichtbaureihe
Verzahnungsart	Unverzahnt
Abmessungen
Gesamthöhe (HT)	56 mm
Gesamt-Außendurchmesser (ØDe)	1.048 mm
Außenringhöhe (He)	46 mm
Gesamt-Innendurchmesser (ØDi)	834 mm
Innenringhöhe (Hi)	46 mm
Gesamtgewicht (Gewicht)	59 kg
Befestigung
Bohrungsart am Außenring (Bohrungsart am Außenring)	Th
Lochkreis Außenring (ØFe)	1.020 mm
Montagebohrungen am Außenring (Ne)	16
Spezifikation der Außenring-Montagebohrungen (Dhe)	18 mm
Bohrungsart am Innenring (Bohrungsart am Innenring)	Th
Lochkreis Innenring (ØFi)	862 mm
Montagebohrungen am Innenring (Ni)	20
Spezifikation der Innenring-Montagebohrungen (Dhi)	18 mm
Weitere Angaben
Ring mit Schmierbohrungen (Ring mit Schmierbohrungen)	E+I
Art der Schmierbohrung (Art der Schmierbohrung)	R

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

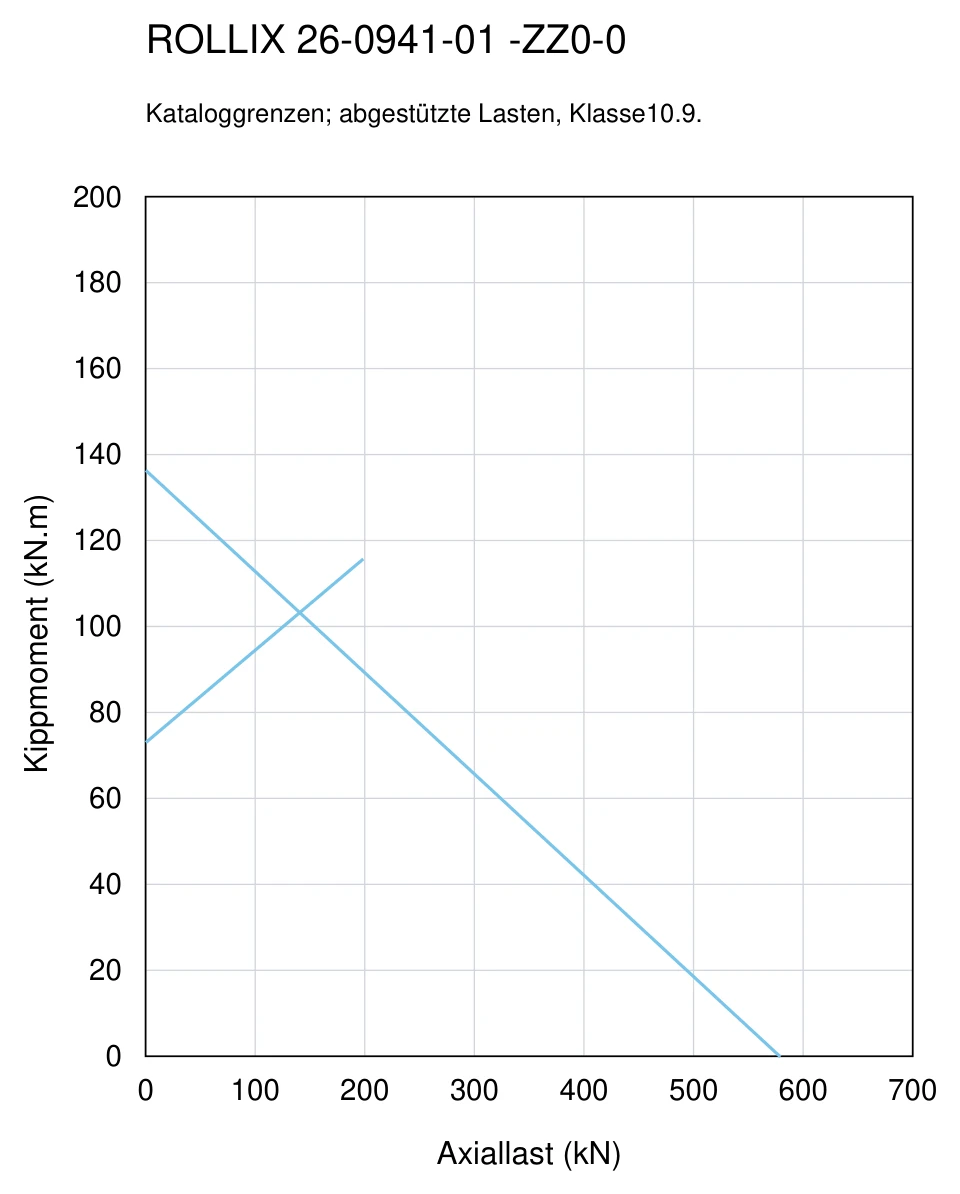

Traglastdiagramm der Serie 26

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für ROLLIX 26-0941-01

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
