Drehverbindung als Ersatz für ROLLIX 46-0844-00
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 46-0844-00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: ROLLIX 46-0844-00. Serie: 46. Lagerkonstruktion: Präzisionsrollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

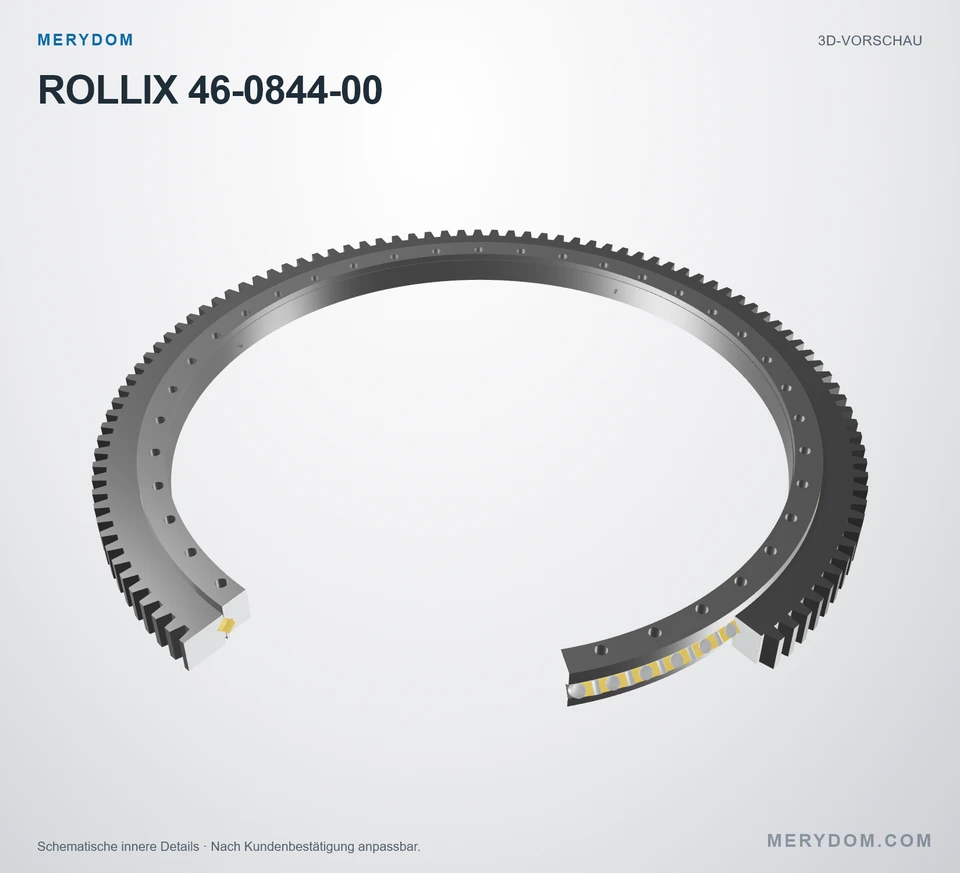

46-0844-00
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 46-0844-00.
- Overall OD (Do)
- 950 mm
- Overall ID (di)
- 772 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 40 außen / innen
- Lagerbauart
- Präzisionsrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

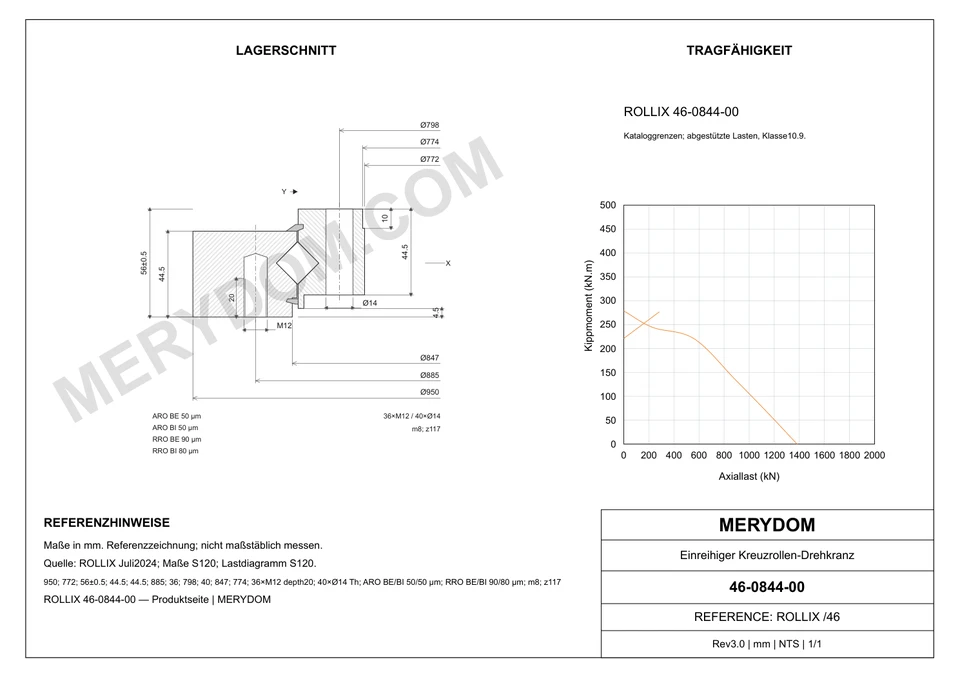

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (ØDe)
- 950 mm
- Gesamt-Innendurchmesser (ØDi)
- 772 mm
- Gesamthöhe (HT)
- 56 mm
- Außenringhöhe (He)
- 44 mm
- Innenringhöhe (Hi)
- 44 mm
- Gesamtgewicht (Gewicht)
- 71 kg
Befestigung
- Zentrierbunddurchmesser des Außenrings (ØCe)
- 847 mm
- Zentrierbunddurchmesser des Innenrings (ØCi)
- 774 mm
- Zentrierbundhöhe des Außenrings (Hce)
- 10 mm
- Zentrierbundhöhe des Innenrings (Hci)
- 10 mm
- Lochkreis Außenring (Fe)
- 885 mm
- Montagebohrungen am Außenring (Ne*)
- 36
- Lochkreis Innenring (Fi)
- 798 mm
- Montagebohrungen am Innenring (Ni*)
- 40
Verzahnung
- Verzahnungsmodul (Module)
- 8 mm
- Zähnezahl (Zähnezahl)
- 117
- Verzahnungsrundlauf (Verzahnungsrundlauf)
- 0,14 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung ROLLIX 46-0844-00
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 46-0844-00 |
| Zertifiziert austauschbar mit | ROLLIX 46-0844-00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 46 Serie |
| Referenzmodell | 46-0844-00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Präzisionsrollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (ØDe) | 950 mm |
| Gesamt-Innendurchmesser (ØDi) | 772 mm |
| Gesamthöhe (HT) | 56 mm |
| Außenringhöhe (He) | 44 mm |
| Innenringhöhe (Hi) | 44 mm |
| Gesamtgewicht (Gewicht) | 71 kg |
| Befestigung | |
| Zentrierbunddurchmesser des Außenrings (ØCe) | 847 mm |
| Zentrierbunddurchmesser des Innenrings (ØCi) | 774 mm |
| Zentrierbundhöhe des Außenrings (Hce) | 10 mm |
| Zentrierbundhöhe des Innenrings (Hci) | 10 mm |
| Lochkreis Außenring (Fe) | 885 mm |
| Montagebohrungen am Außenring (Ne*) | 36 |
| Lochkreis Innenring (Fi) | 798 mm |
| Montagebohrungen am Innenring (Ni*) | 40 |
| Verzahnung | |
| Verzahnungsmodul (Module) | 8 mm |
| Zähnezahl (Zähnezahl) | 117 |
| Verzahnungsrundlauf (Verzahnungsrundlauf) | 0,14 mm |
| Tragzahlen | |
| Axiallauf des Außenrings (BE (ARO)) | 50 um |
| Axiallauf des Innenrings (BI (ARO)) | 50 um |
| Radiallauf des Außenrings (BE (RRO)) | 90 um |
| Radiallauf des Innenrings (BI (RRO)) | 80 um |
| Maximales Anlaufmoment ohne Last (Maximales Anlaufmoment) | 120 Nm |
| Maximal zulässige Drehzahl (Maximal zulässige Drehzahl) | 41 rpm |
| Statische Verzahnungsfestigkeit (Statische Verzahnungsfestigkeit) | 53 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

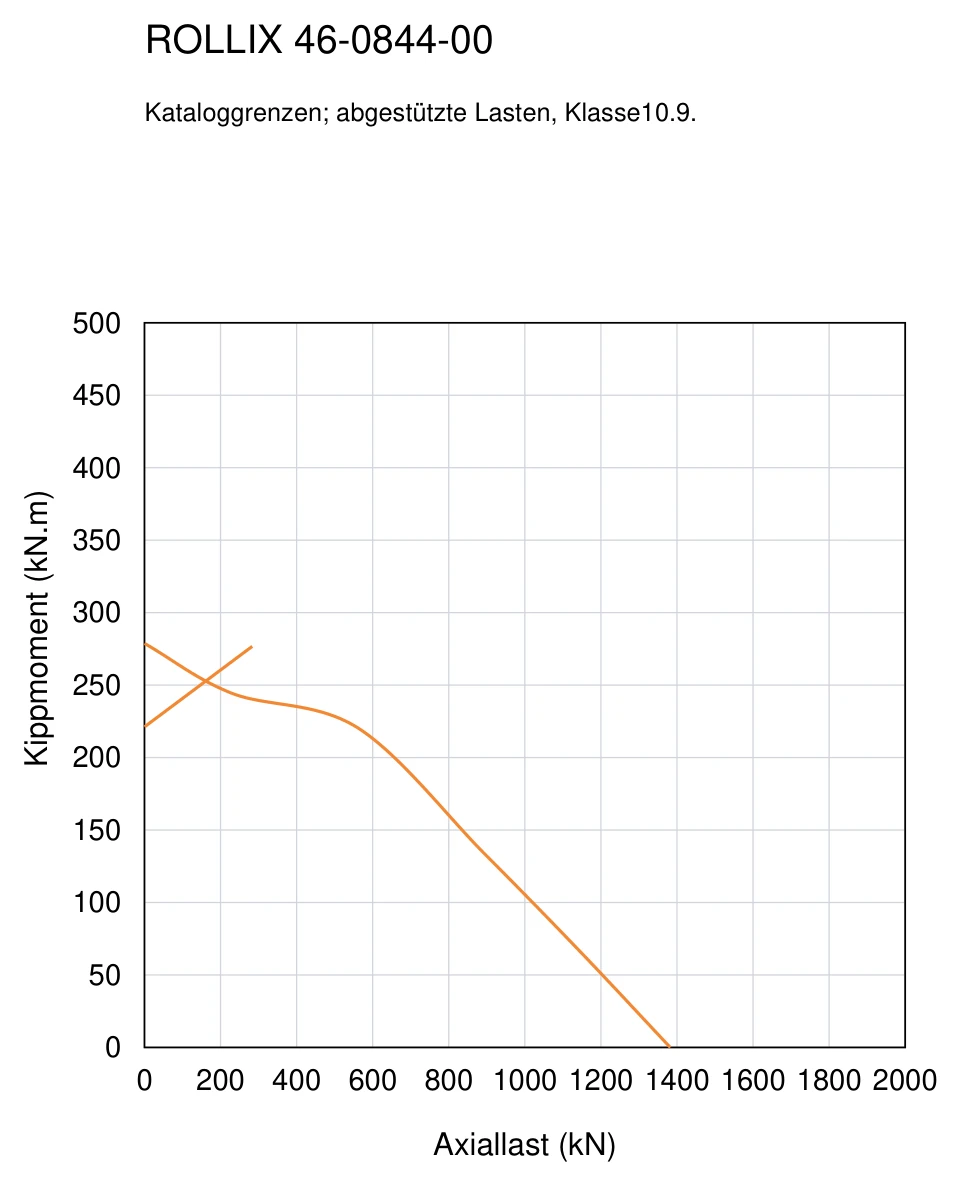

Traglastdiagramm der Serie 46
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für ROLLIX 46-0844-00
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
