Drehverbindung als Ersatz für ROLLIX 88-1405-00

Name: MERYDOM Replacement for ROLLIX 88-1405-00 Slewing Bearing
Brand: MERYDOM
SKU: 88-1405-00

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

88-1405-00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 88-1405-00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1,515 mm
Overall ID (di): 1,295 mm
Gesamthöhe: 75 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 72 / 72 außen / innen
Lagerbauart: Präzisionsrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

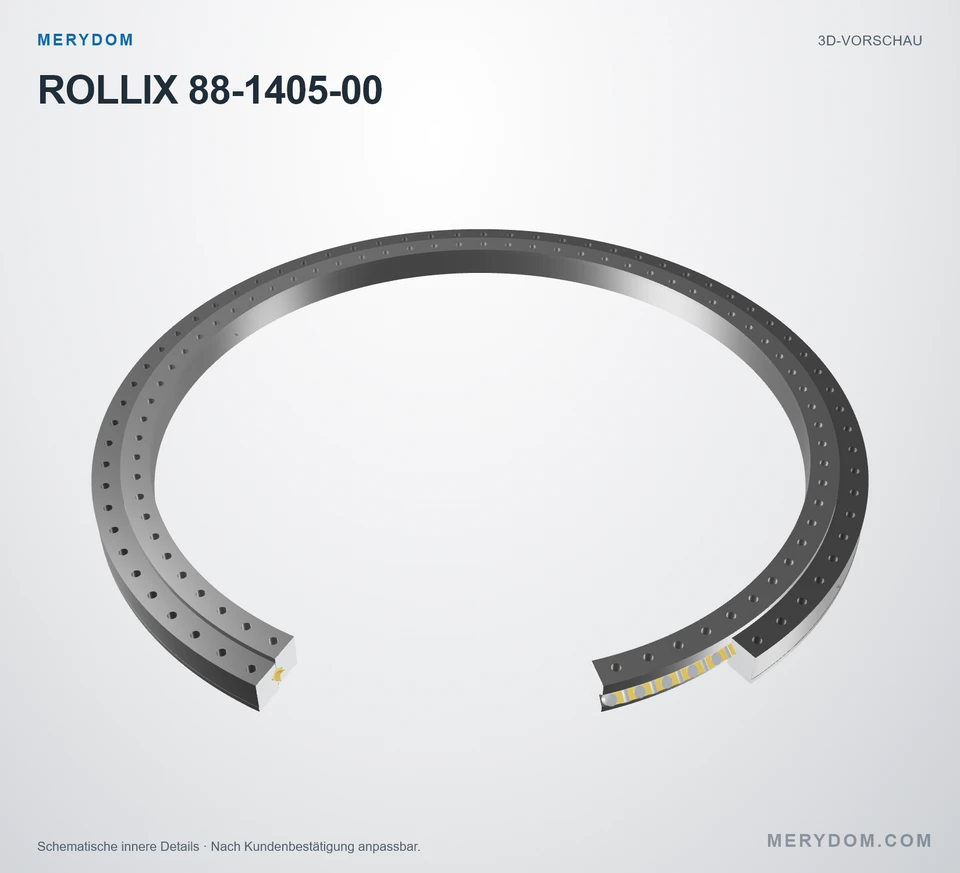

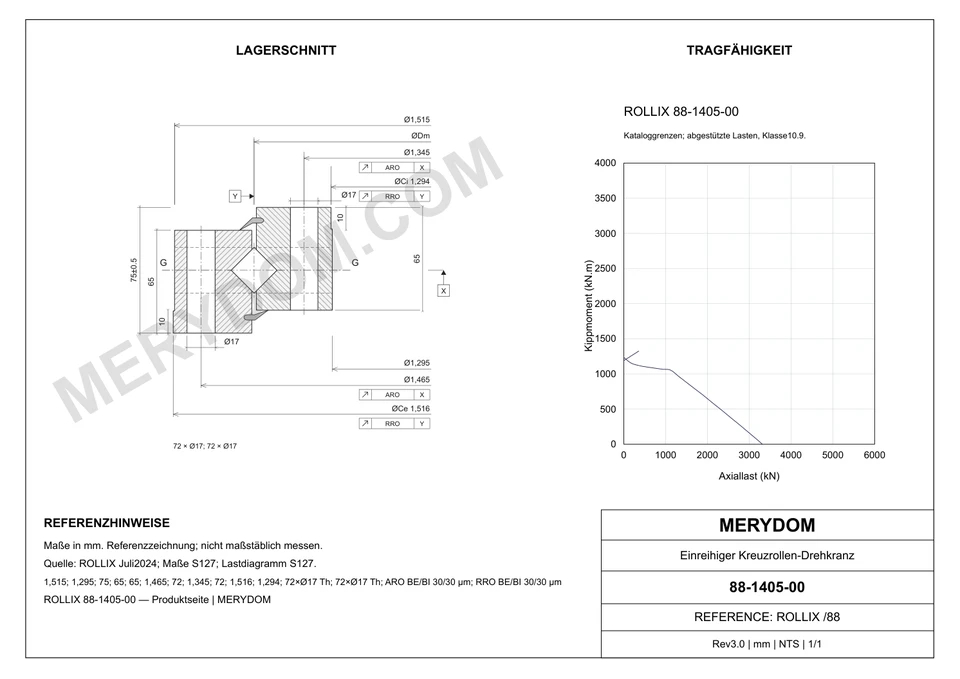

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (ØDe): 1.515 mm
Gesamt-Innendurchmesser (ØDi): 1.295 mm
Gesamthöhe (HT): 75 mm
Außenringhöhe (He): 65 mm
Innenringhöhe (Hi): 65 mm
Gesamtgewicht (Gewicht): 224 kg

Befestigung

Zentrierbunddurchmesser des Außenrings (ØCe): 1.516 mm
Zentrierbunddurchmesser des Innenrings (ØCi): 1.294 mm
Zentrierbundhöhe (Hc): 10 mm
Gemeinsamer Montagebohrungsdurchmesser (Dt): 17 mm
Lochkreis Außenring (Fe): 1.465 mm
Montagebohrungen am Außenring (Ne*): 72
Lochkreis Innenring (Fi): 1.345 mm
Montagebohrungen am Innenring (Ni*): 72

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung ROLLIX 88-1405-00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	88-1405-00
Zertifiziert austauschbar mit	ROLLIX 88-1405-00
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	ROLLIX
Serie	88 Serie
Referenzmodell	88-1405-00
Maßsystem	Metrisch
Lagerkonstruktion	Präzisionsrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Gesamt-Außendurchmesser (ØDe)	1.515 mm
Gesamt-Innendurchmesser (ØDi)	1.295 mm
Gesamthöhe (HT)	75 mm
Außenringhöhe (He)	65 mm
Innenringhöhe (Hi)	65 mm
Gesamtgewicht (Gewicht)	224 kg
Befestigung
Zentrierbunddurchmesser des Außenrings (ØCe)	1.516 mm
Zentrierbunddurchmesser des Innenrings (ØCi)	1.294 mm
Zentrierbundhöhe (Hc)	10 mm
Gemeinsamer Montagebohrungsdurchmesser (Dt)	17 mm
Lochkreis Außenring (Fe)	1.465 mm
Montagebohrungen am Außenring (Ne*)	72
Lochkreis Innenring (Fi)	1.345 mm
Montagebohrungen am Innenring (Ni*)	72
Tragzahlen
Axiallauf des Außenrings (BE (ARO))	30 um
Axiallauf des Innenrings (BI (ARO))	30 um
Radiallauf des Außenrings (BE (RRO))	30 um
Radiallauf des Innenrings (BI (RRO))	30 um
Maximales Anlaufmoment ohne Last (Maximales Anlaufmoment)	300 Nm
Maximal zulässige Drehzahl (Maximal zulässige Drehzahl)	28 rpm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

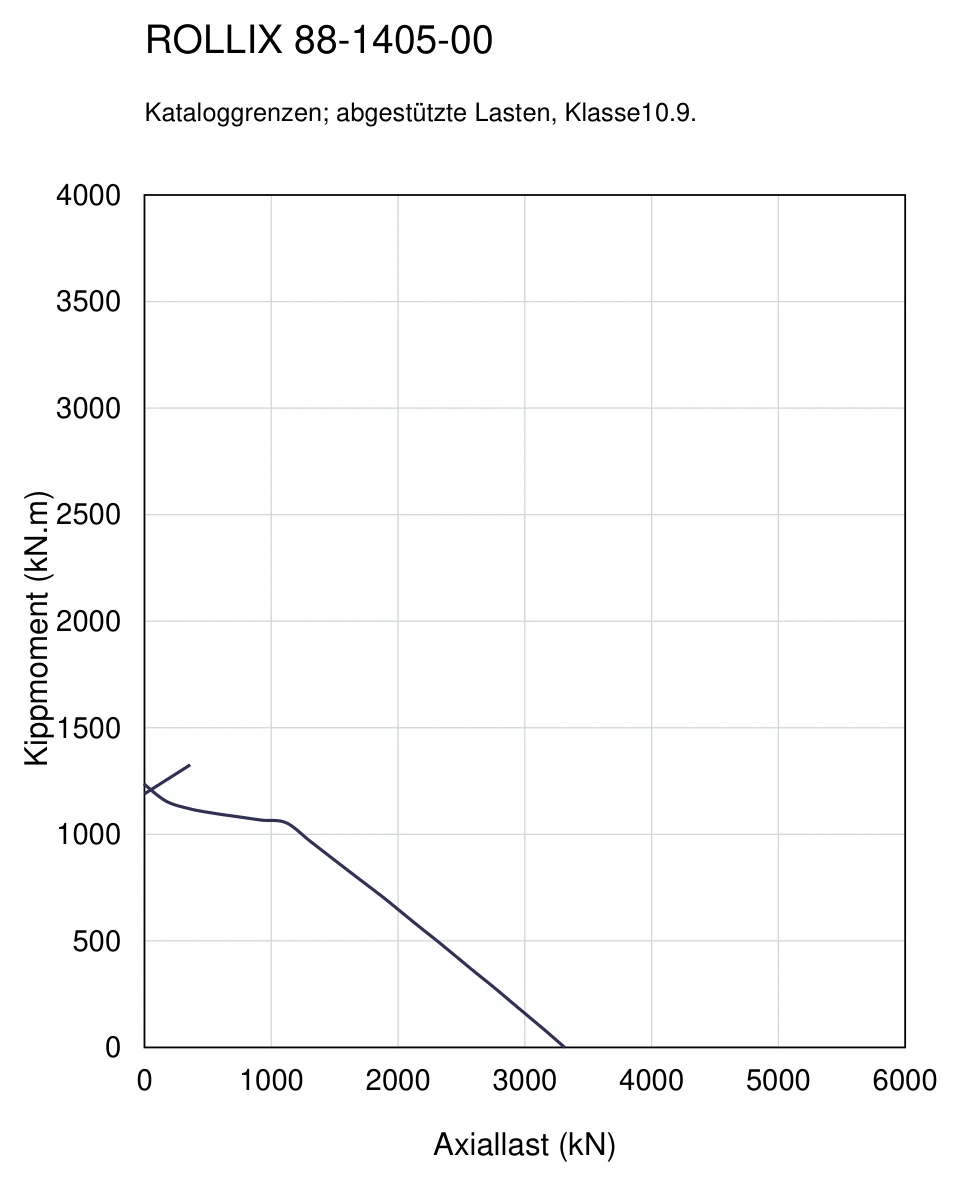

Traglastdiagramm der Serie 88

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für ROLLIX 88-1405-00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
88-0255-60	Unverzahnt	— × — × 45 mm	Details ansehen →
88-0317-60	Unverzahnt	— × — × 55 mm	Details ansehen →
88-0391-60	Unverzahnt	— × — × 60 mm	Details ansehen →
88-0464-60	Unverzahnt	— × — × 65 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
