Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

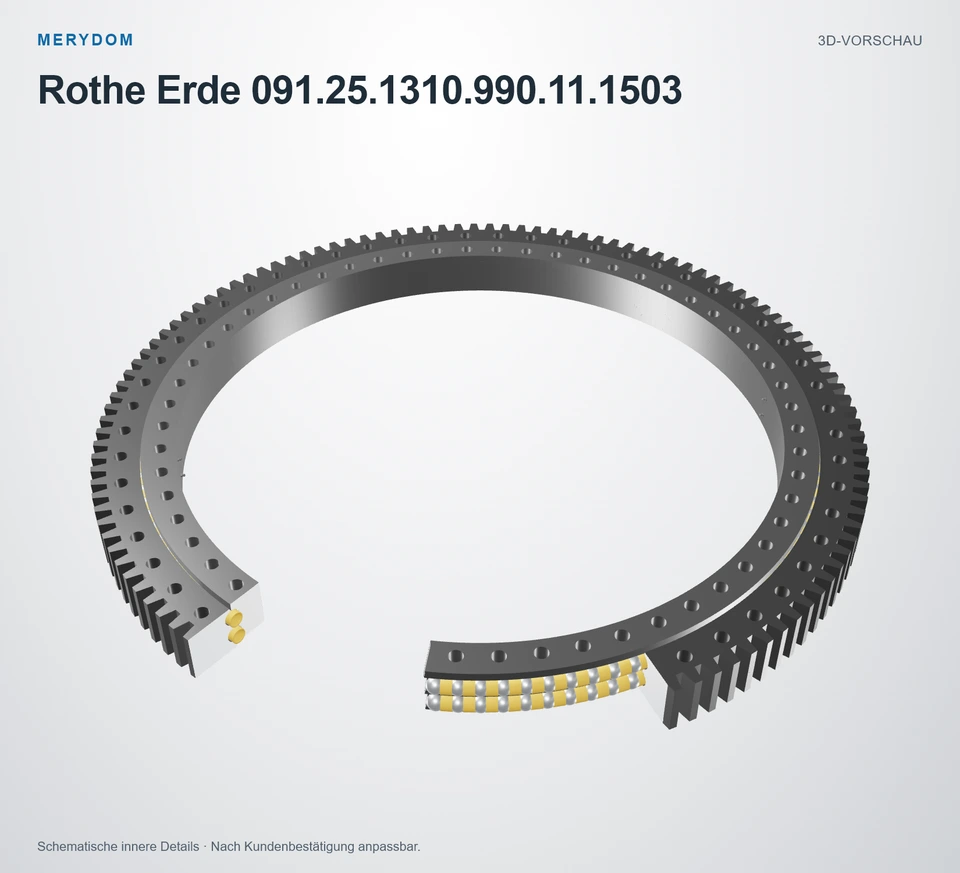

Drehverbindung als Ersatz für Rothe Erde 091.25.1310.990.11.1503
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 091.25.1310.990.11.1503. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Rothe Erde 091.25.1310.990.11.1503. Serie: 09. Lagerkonstruktion: Zweireihiges Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
091.25.1310.990.11.1503
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 091.25.1310.990.11.1503.
- Overall OD (Do)
- 1497,6 mm
- Overall ID (di)
- 1179 mm
- Gesamthöhe
- 104 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 56 / 56 außen / innen
- Lagerbauart
- Zweireihiges Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

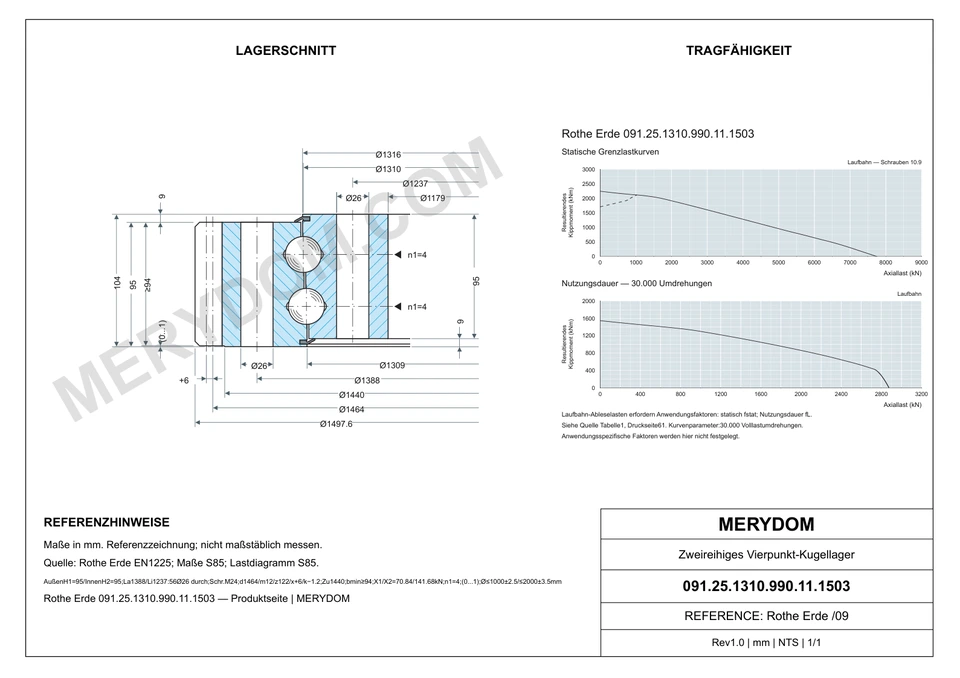

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Laufbahndurchmesser (DL)
- 1.310 mm
- Gesamt-Außendurchmesser (Da)
- 1.497,6 mm
- Gesamt-Innendurchmesser (Di)
- 1.179 mm
- Gesamthöhe (H)
- 104 mm
- Katalogdurchmesser O (O)
- 1.316 mm
- Katalogdurchmesser U (U)
- 1.309 mm
- Ringhöhe H1 (H1)
- 95 mm
- Ringhöhe H2 (H2)
- 95 mm
- Unterer Ringversatz Hu (Hu)
- 9 mm
- Oberer Ringversatz Ho (Ho)
- 9 mm
- Gesamtgewicht (Gewicht)
- 400 kg
Befestigung
- Lochkreis Außenring (La)
- 1.388 mm
- Lochkreis Innenring (Li)
- 1.237 mm
- Gemeinsame Anzahl Montagebohrungen (n)
- 56
- Gemeinsamer Montagebohrungsdurchmesser (B)
- 26 mm
- Metrische Schraubennenngröße (M)
- 24 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.464 mm
- Verzahnungsmodul (m)
- 12 mm
- Zähnezahl (z)
- 122
- Profilverschiebungsprodukt x·m (x*m)
- 6 mm
- Zahnkopfhöhen-Korrekturprodukt k·m (k*m)
- -1,2 mm
- Mindestzahnbreite (bmin)
- 94 mm
- Zahnfußhalsdurchmesser Zu (Zu)
- 1.440 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Rothe Erde 091.25.1310.990.11.1503
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 091.25.1310.990.11.1503 |
| Zertifiziert austauschbar mit | Rothe Erde 091.25.1310.990.11.1503 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 09 Serie |
| Referenzmodell | 091.25.1310.990.11.1503 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Zweireihiges Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1.310 mm |
| Gesamt-Außendurchmesser (Da) | 1.497,6 mm |
| Gesamt-Innendurchmesser (Di) | 1.179 mm |
| Gesamthöhe (H) | 104 mm |
| Katalogdurchmesser O (O) | 1.316 mm |
| Katalogdurchmesser U (U) | 1.309 mm |
| Ringhöhe H1 (H1) | 95 mm |
| Ringhöhe H2 (H2) | 95 mm |
| Unterer Ringversatz Hu (Hu) | 9 mm |
| Oberer Ringversatz Ho (Ho) | 9 mm |
| Gesamtgewicht (Gewicht) | 400 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1.388 mm |
| Lochkreis Innenring (Li) | 1.237 mm |
| Gemeinsame Anzahl Montagebohrungen (n) | 56 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 26 mm |
| Metrische Schraubennenngröße (M) | 24 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.464 mm |
| Verzahnungsmodul (m) | 12 mm |
| Zähnezahl (z) | 122 |
| Profilverschiebungsprodukt x·m (x*m) | 6 mm |
| Zahnkopfhöhen-Korrekturprodukt k·m (k*m) | -1,2 mm |
| Mindestzahnbreite (bmin) | 94 mm |
| Zahnfußhalsdurchmesser Zu (Zu) | 1.440 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 70,84 kN |
| Zulässige Umfangskraft, maximal (X2) | 141,68 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 4 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

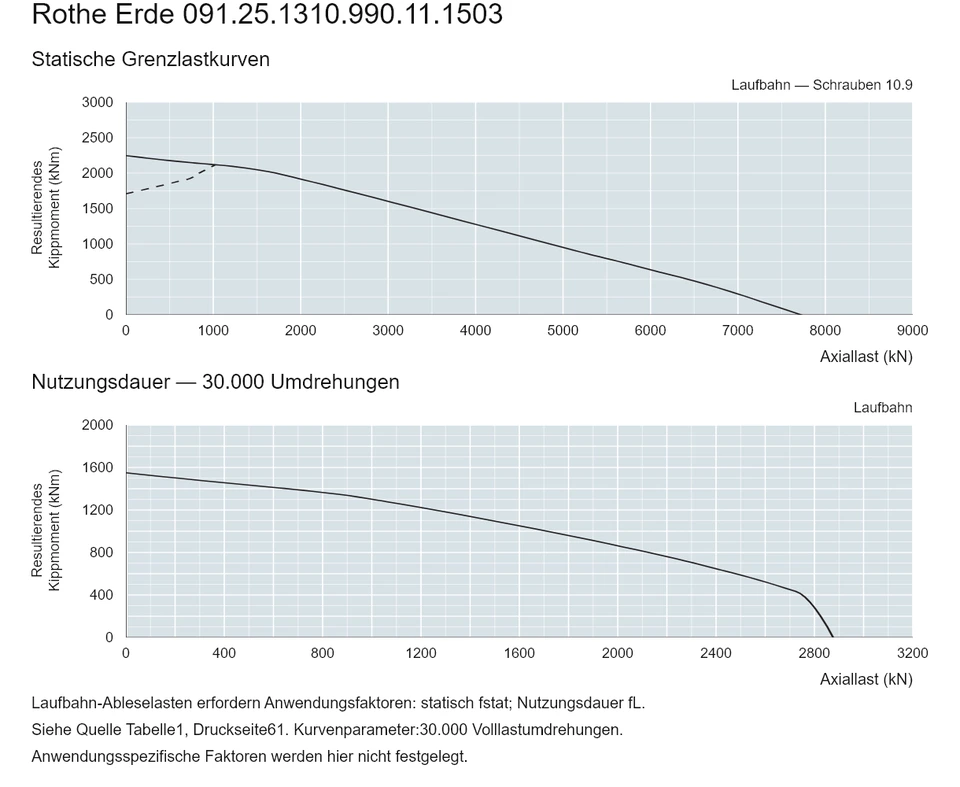

Traglastdiagramm der Serie 09
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Rothe Erde 091.25.1310.990.11.1503
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 091.25.1310.990.11.1503.
