Drehverbindung als Ersatz für Rothe Erde 280.30.1400.013
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 280.30.1400.013. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Rothe Erde 280.30.1400.013. Serie: 28. Lagerkonstruktion: Profillager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

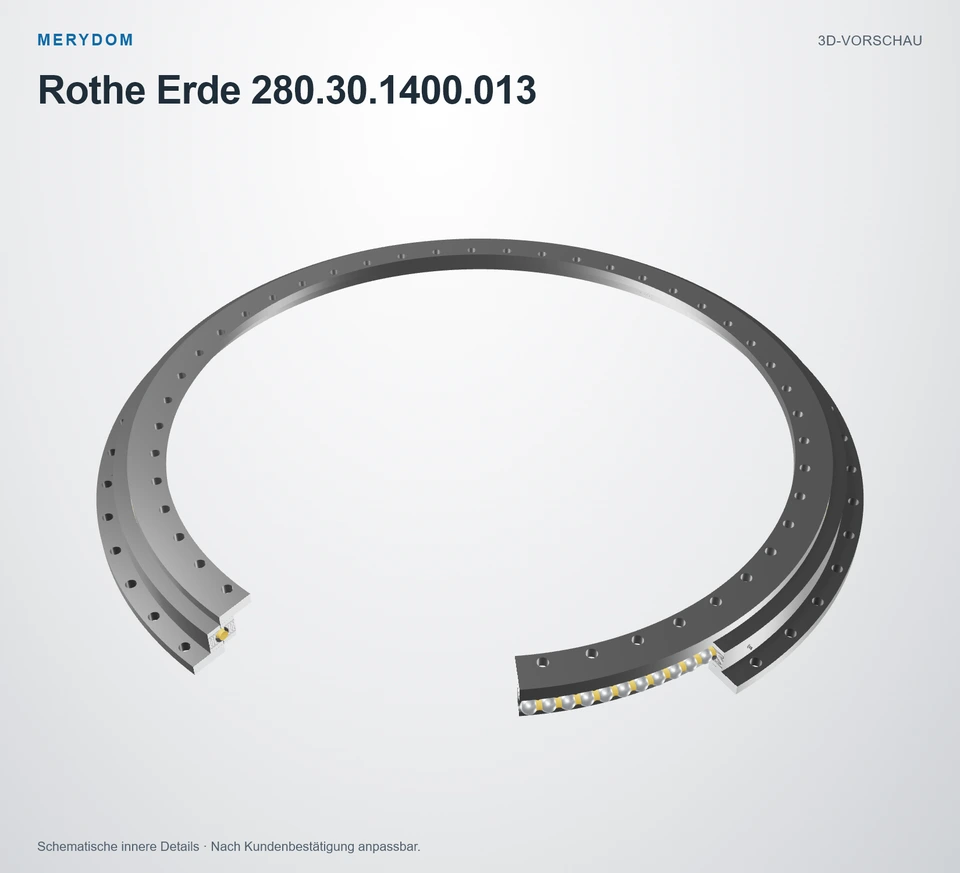

280.30.1400.013
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 280.30.1400.013.
- Overall OD (Do)
- 1600 mm
- Overall ID (di)
- 1305 mm
- Gesamthöhe
- 90 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Profillager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Laufbahndurchmesser (DL)
- 1.455 mm
- Gesamt-Außendurchmesser (Da)
- 1.600 mm
- Gesamt-Innendurchmesser (Di)
- 1.305 mm
- Gesamthöhe (H)
- 90 mm
- Katalogdurchmesser O (O)
- 1.456,5 mm
- Katalogdurchmesser U (U)
- 1.453,5 mm
- Katalogdurchmesser A (A)
- 1.517 mm
- Katalogdurchmesser C (C)
- 1.393 mm
- Unterer Ringversatz Hu (Hu)
- 19 mm
- Oberer Ringversatz Ho (Ho)
- 19 mm
- Gesamtgewicht (Gewicht)
- 200 kg
- Axiallagerspiel (Y_axial)
- ≤ 0,45 mm
- Radiallagerspiel (Y_radial)
- ≤ 0,37 mm
Befestigung
- Lochkreis Außenring (La)
- 1.560 mm
- Montagebohrungen am Außenring (na)
- 48
- Montagebohrungsdurchmesser am Außenring (B_outer)
- 22 mm
- Lochkreis Innenring (Li)
- 1.345 mm
- Montagebohrungen am Innenring (ni)
- 48
- Montagebohrungsdurchmesser am Innenring (B_inner)
- 22 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Rothe Erde 280.30.1400.013
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 280.30.1400.013 |
| Zertifiziert austauschbar mit | Rothe Erde 280.30.1400.013 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 28 Serie |
| Referenzmodell | 280.30.1400.013 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Profillager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1.455 mm |
| Gesamt-Außendurchmesser (Da) | 1.600 mm |
| Gesamt-Innendurchmesser (Di) | 1.305 mm |
| Gesamthöhe (H) | 90 mm |
| Katalogdurchmesser O (O) | 1.456,5 mm |
| Katalogdurchmesser U (U) | 1.453,5 mm |
| Katalogdurchmesser A (A) | 1.517 mm |
| Katalogdurchmesser C (C) | 1.393 mm |
| Unterer Ringversatz Hu (Hu) | 19 mm |
| Oberer Ringversatz Ho (Ho) | 19 mm |
| Gesamtgewicht (Gewicht) | 200 kg |
| Axiallagerspiel (Y_axial) | ≤ 0,45 mm |
| Radiallagerspiel (Y_radial) | ≤ 0,37 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.560 mm |
| Montagebohrungen am Außenring (na) | 48 |
| Montagebohrungsdurchmesser am Außenring (B_outer) | 22 mm |
| Lochkreis Innenring (Li) | 1.345 mm |
| Montagebohrungen am Innenring (ni) | 48 |
| Montagebohrungsdurchmesser am Innenring (B_inner) | 22 mm |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 6 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

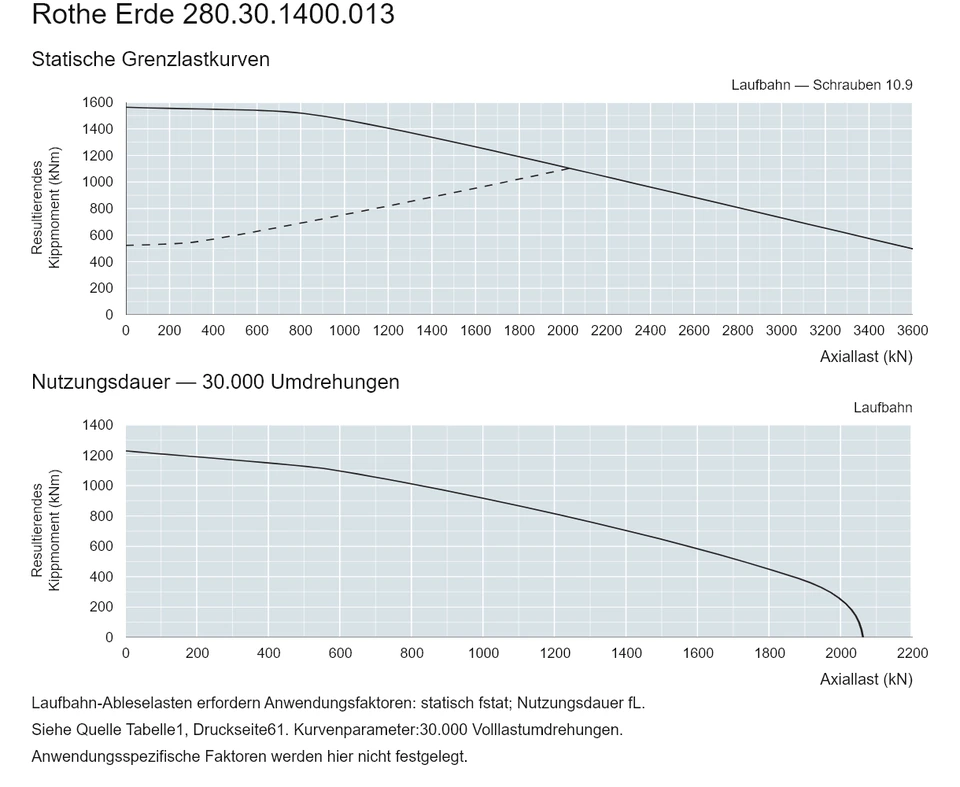

Traglastdiagramm der Serie 28
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Rothe Erde 280.30.1400.013
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
