Reemplazo para IMO 11-25 0693/2-04976

Name: MERYDOM Replacement for IMO 11-25 0693/2-04976 Slewing Bearing
Brand: MERYDOM
SKU: 11-25 0693/2-04976

Volver al catálogo de sustitución

MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

11-25 0693/2-04976

Verificado por MERYDOMNivel 3 · Registro de verificación técnica

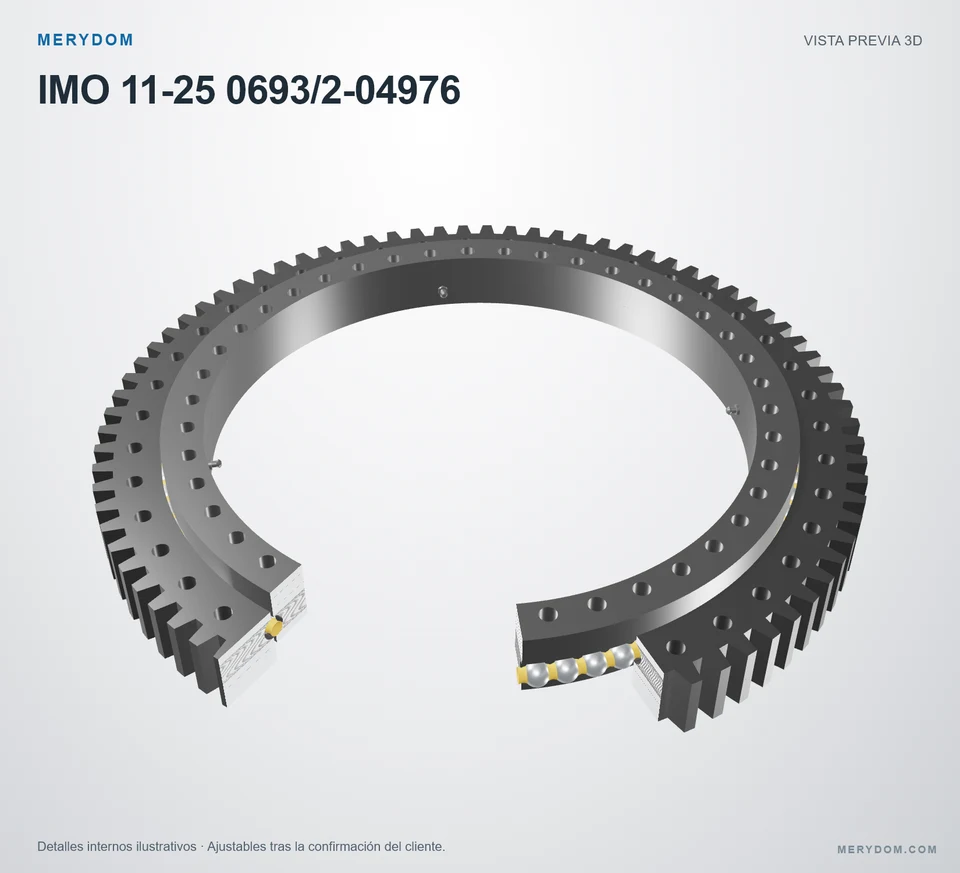

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 11-25 0693/2-04976.

Datos certificados del productoVer especificaciones completas ↓

Overall OD (Do): No publicado
Overall ID (di): No publicado
Altura total: No publicado
Disposición del engranaje: Engranaje externo
Orificios de montaje: 42 / 42 exterior / interior
Diseño del rodamiento: Bolas de contacto de cuatro puntos

Garantía de fábrica

Intercambio dimensional verificado
Materiales controlados por MERYDOM
Documentación de fábrica disponible

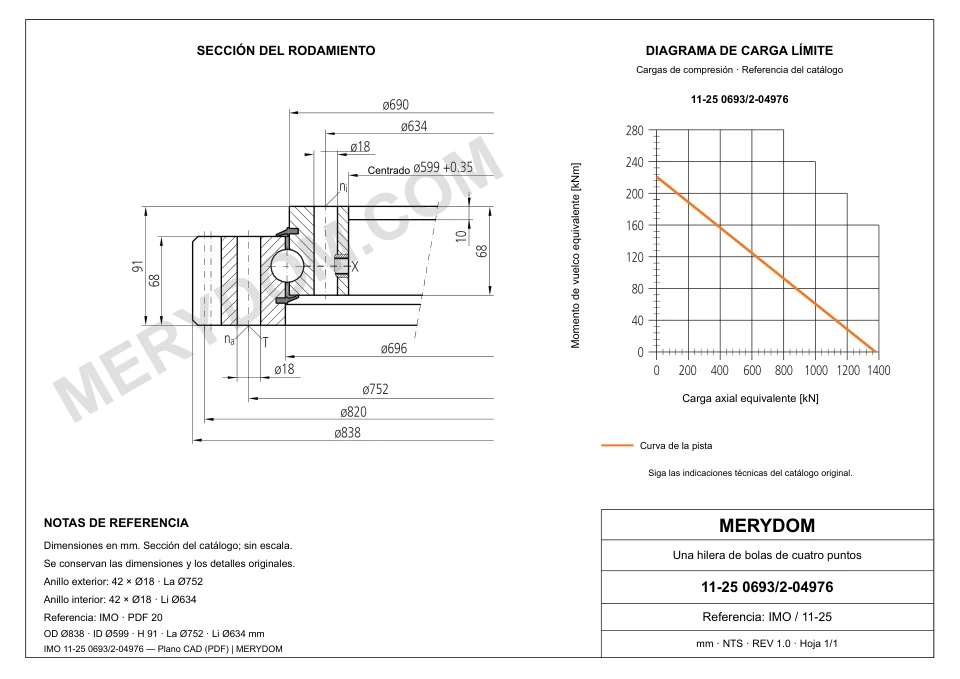

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Peso del conjunto (G): 132 kg

Montaje

Orificios de montaje del anillo exterior (na): 42
Orificios de montaje del anillo interior (ni): 42

Engranaje

Módulo del engranaje (m): 10 mm
Número de dientes (z): 81
Coeficiente de desplazamiento de perfil (x): 0,5

ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del rodamiento de giro IMO 11-25 0693/2-04976

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Registro controlado

Parámetro técnico	Valor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del producto	MERYDOM
Modelo MERYDOM	11-25 0693/2-04976
Certificado intercambiable con	IMO 11-25 0693/2-04976
Verificación de fábrica	Nivel 3 · Verificado por ingeniería
Revisado por	Departamento de Ingeniería de MERYDOM
Metadatos de verificación	Registro interno controlado; no se publican la fecha ni la revisión del plano.
Materiales
Opciones configurables de material de anillos	42CrMo / 50Mn
Material de la junta	NBR · Caucho nitrilo
Opciones configurables de material del separador	Nailon técnico / Latón
Identificación
Marca de referencia	IMO
Serie	Other Standard Ball Serie
Modelo de referencia	11-25 0693/2-04976
Sistema de medición	Métrico
Estructura del rodamiento	Bolas de contacto de cuatro puntos
Disposición del engranaje	Engranaje externo
Dimensiones
Peso del conjunto (G)	132 kg
Montaje
Orificios de montaje del anillo exterior (na)	42
Orificios de montaje del anillo interior (ni)	42
Engranaje
Módulo del engranaje (m)	10 mm
Número de dientes (z)	81
Coeficiente de desplazamiento de perfil (x)	0,5
Capacidades
Fuerza circunferencial permitida, normal (fz_norm)	64 kN
Fuerza circunferencial permitida, máxima (fz_max)	111 kN
Capacidad de carga radial estática (Co_rad)	514 kN
Capacidad de carga axial estática (Co_ax)	1.376 kN
Capacidad de carga radial dinámica (C_rad)	285 kN
Capacidad de carga axial dinámica (C_ax)	332 kN

Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

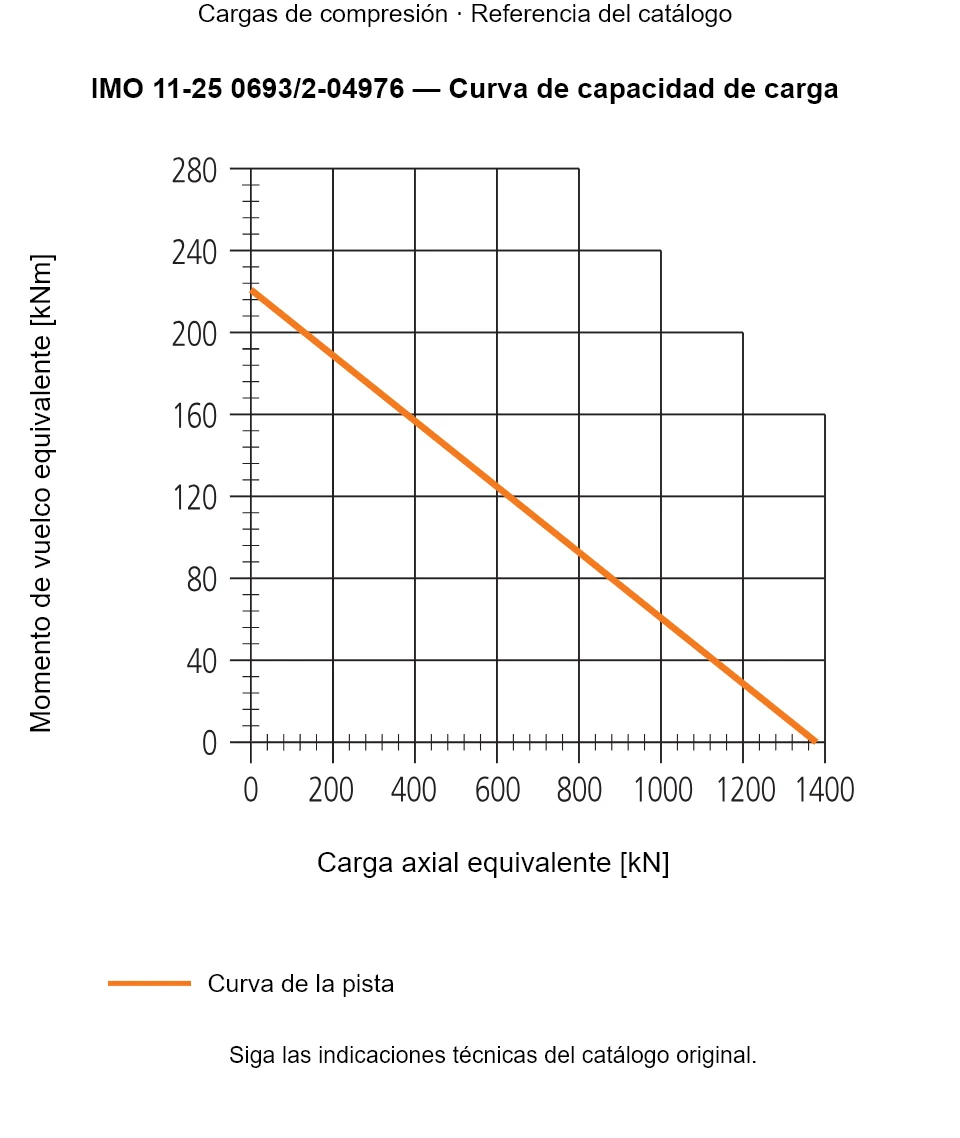

CAPACIDAD DE CARGA DE LA SERIE

Gráfico de capacidad de carga de la serie Other Standard Ball

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Reemplazo MERYDOM para IMO 11-25 0693/2-04976

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

Designación de modelo y envolvente de instalación coincidentes
Interfaces de orificios y círculos de pernos revisadas
Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

Opciones configurables de material de anillos 42CrMo o 50Mn
Sistema de sellado de caucho nitrilo NBR
Opciones configurables de separadores de nailon técnico o latón

Documentación de fábrica

Verificación por el Departamento de Ingeniería de MERYDOM
La evidencia de verificación se mantiene en el registro interno controlado
La revisión del plano y el paquete final de documentación se confirman con la cotización

Confirmación de la aplicación

Confirmar planitud del apoyo, clase y precarga de pernos
Verificar cargas aplicadas, ciclo de trabajo y lubricación
Confirmar temperatura, entorno y condiciones de instalación
