MARCA MERYDOM · SUSTITUCIÓN CERTIFICADA

90-20 1091/0-07073

Verificado por MERYDOMNivel 3 · Registro de verificación técnica

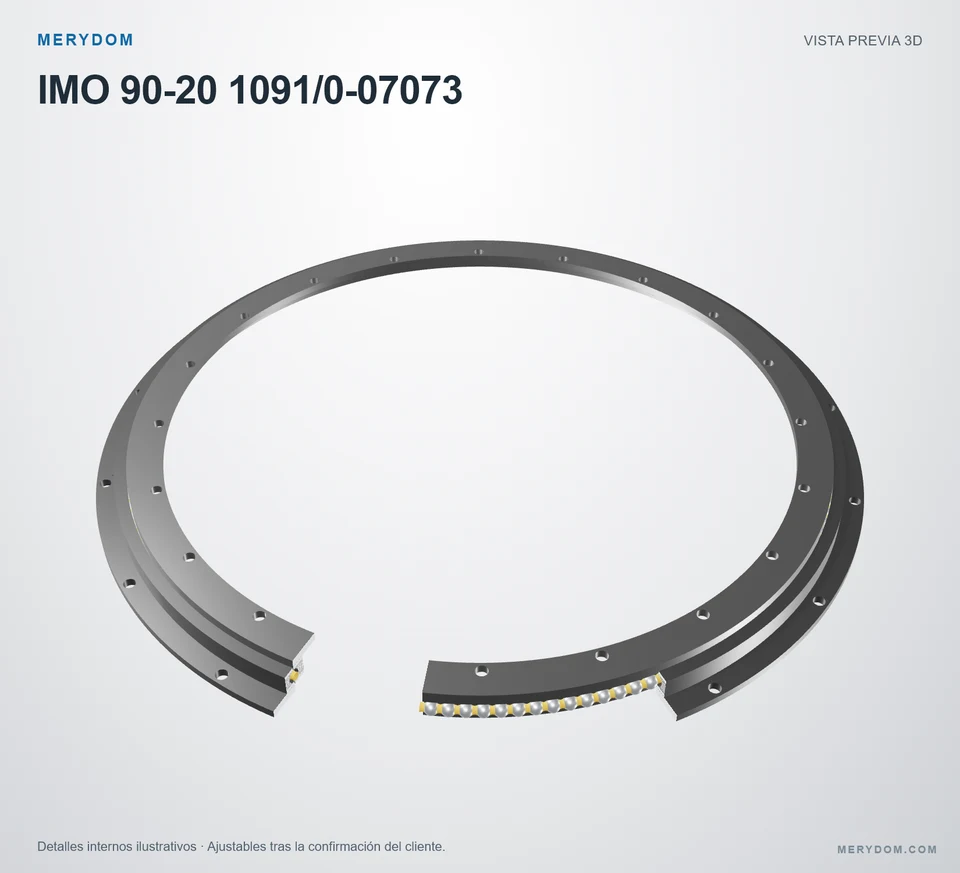

Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 90-20 1091/0-07073.

Datos certificados del productoVer especificaciones completas ↓

Overall OD (Do): 1197 mm
Overall ID (di): 985 mm
Altura total: No publicado
Disposición del engranaje: Sin engranaje
Orificios de montaje: 16 / 20 exterior / interior
Diseño del rodamiento: Rodamiento de bolas con anillos de brida

Garantía de fábrica

Intercambio dimensional verificado
Materiales controlados por MERYDOM
Documentación de fábrica disponible

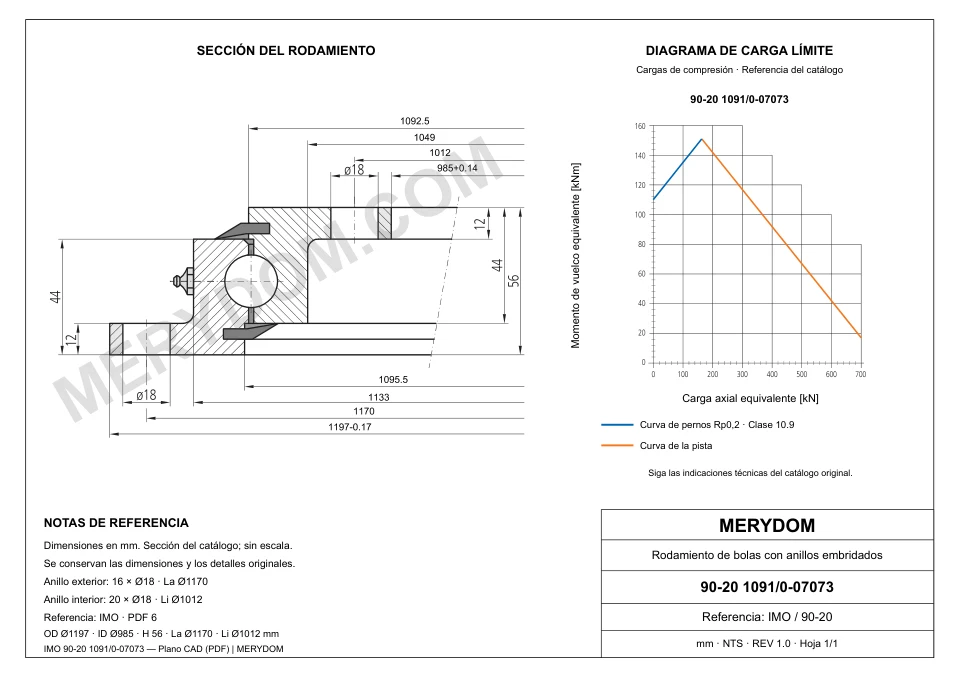

DIMENSIONES DEL PRODUCTO

Dimensiones e interfaces publicadas

Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.

Ver especificaciones completas ↓

Dimensiones

Diámetro exterior total (Da): 1.197 mm
Diámetro interior total (di): 985 mm
Peso del conjunto (G): 68 kg

Montaje

Círculo de pernos del anillo exterior (La): 1.170 mm
Orificios de montaje del anillo exterior (na): 16
Círculo de pernos del anillo interior (Li): 1.012 mm
Orificios de montaje del anillo interior (ni): 20

ESPECIFICACIÓN CERTIFICADA MERYDOM

Especificaciones del rodamiento de giro IMO 90-20 1091/0-07073

Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.

Verificado en fábrica por MERYDOM · Registro controlado

Parámetro técnico	Valor certificado del producto MERYDOM
Producto certificado MERYDOM
Marca del producto	MERYDOM
Modelo MERYDOM	90-20 1091/0-07073
Certificado intercambiable con	IMO 90-20 1091/0-07073
Verificación de fábrica	Nivel 3 · Verificado por ingeniería
Revisado por	Departamento de Ingeniería de MERYDOM
Metadatos de verificación	Registro interno controlado; no se publican la fecha ni la revisión del plano.
Materiales
Opciones configurables de material de anillos	42CrMo / 50Mn
Material de la junta	NBR · Caucho nitrilo
Opciones configurables de material del separador	Nailon técnico / Latón
Identificación
Marca de referencia	IMO
Serie	920 Serie
Modelo de referencia	90-20 1091/0-07073
Sistema de medición	Métrico
Estructura del rodamiento	Rodamiento de bolas con anillos de brida
Disposición del engranaje	Sin engranaje
Dimensiones
Diámetro exterior total (Da)	1.197 mm
Diámetro interior total (di)	985 mm
Peso del conjunto (G)	68 kg
Montaje
Círculo de pernos del anillo exterior (La)	1.170 mm
Orificios de montaje del anillo exterior (na)	16
Círculo de pernos del anillo interior (Li)	1.012 mm
Orificios de montaje del anillo interior (ni)	20
Capacidades
Capacidad de carga radial estática (Co_rad)	312 kN
Capacidad de carga axial estática (Co_ax)	730 kN
Capacidad de carga radial dinámica (C_rad)	224 kN
Capacidad de carga axial dinámica (C_ax)	225 kN

Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

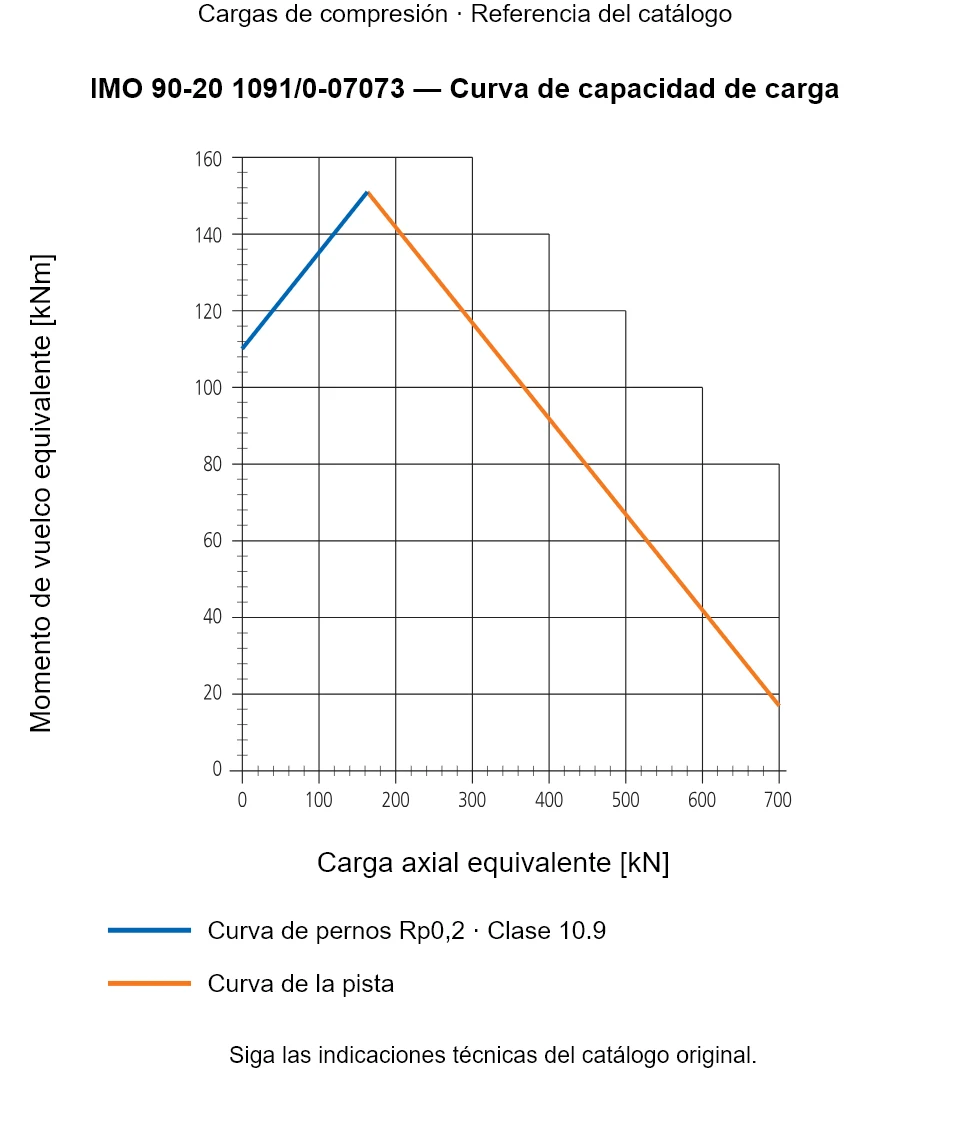

CAPACIDAD DE CARGA DE LA SERIE

Gráfico de capacidad de carga de la serie 920

Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.

Nota de selección técnica

Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.

INGENIERÍA MERYDOM

Reemplazo MERYDOM para IMO 90-20 1091/0-07073

Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.

Intercambiabilidad verificada

Designación de modelo y envolvente de instalación coincidentes
Interfaces de orificios y círculos de pernos revisadas
Engranaje adaptado a la configuración de referencia

Construcción MERYDOM

Opciones configurables de material de anillos 42CrMo o 50Mn
Sistema de sellado de caucho nitrilo NBR
Opciones configurables de separadores de nailon técnico o latón

Documentación de fábrica

Verificación por el Departamento de Ingeniería de MERYDOM
La evidencia de verificación se mantiene en el registro interno controlado
La revisión del plano y el paquete final de documentación se confirman con la cotización

Confirmación de la aplicación

Confirmar planitud del apoyo, clase y precarga de pernos
Verificar cargas aplicadas, ciclo de trabajo y lubricación
Confirmar temperatura, entorno y condiciones de instalación
