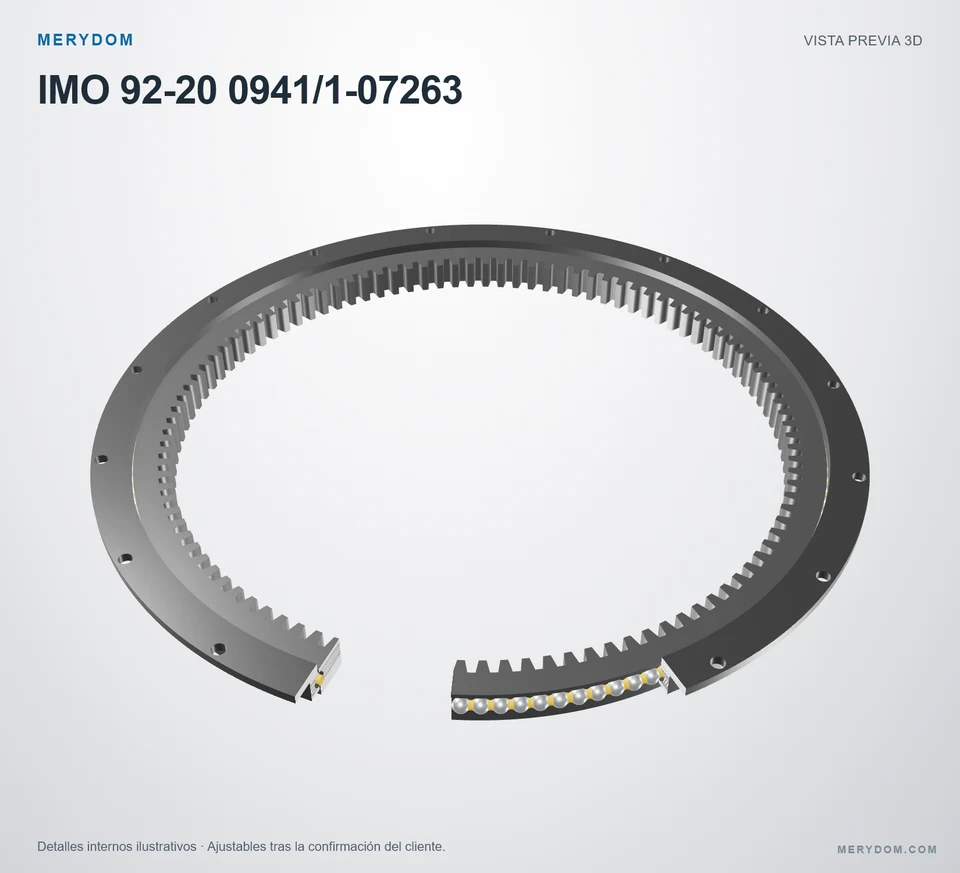

Rodamiento de giro de sustitución para IMO 92-20 0941/1-07263
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 92-20 0941/1-07263. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: IMO 92-20 0941/1-07263. Serie: 920. Estructura del rodamiento: Rodamiento de bolas con anillos de brida. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
92-20 0941/1-07263
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con IMO 92-20 0941/1-07263.
- Overall OD (Do)
- 1047-0.17 mm
- Overall ID (di)
- 840 mm
- Altura total
- 56 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 16 / 22 exterior / interior
- Diseño del rodamiento
- Rodamiento de bolas con anillos de brida
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Compatibilidad dimensional
- Materiales controlados
- Documentación de fábrica

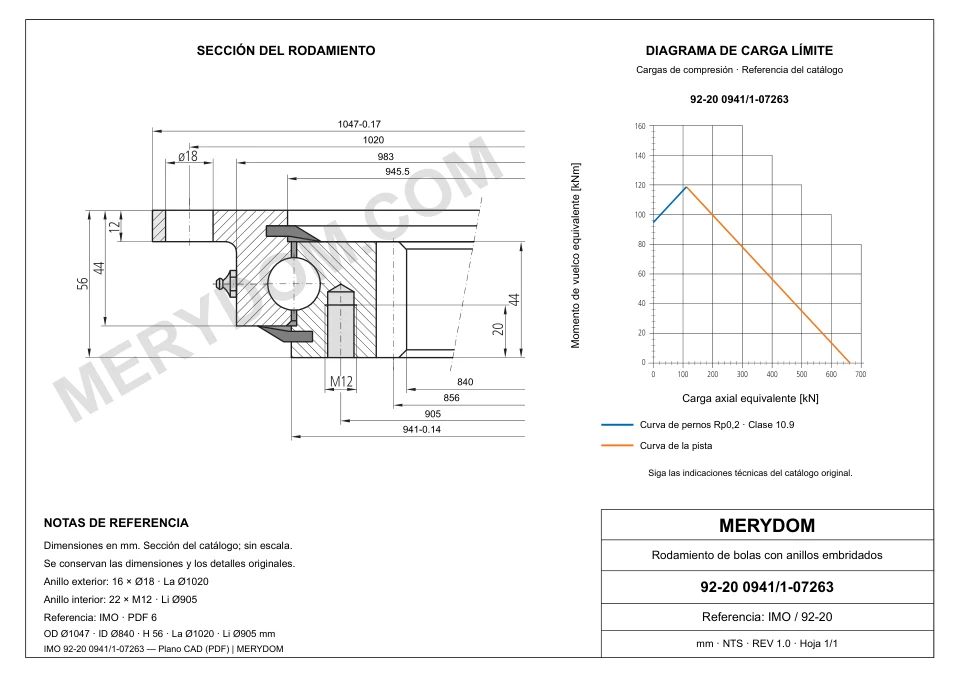

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Daz)
- 1047-0.17 mm
- Diámetro interior total (di)
- 840 mm
- Peso del conjunto (G)
- 69 kg
- Altura total (H)
- 56 mm
- Diámetro interior del anillo exterior (Di)
- 945,5 mm
- Diámetro exterior del anillo interior (daz)
- 941-0.14 mm
- Diámetro de brida del anillo exterior a (a)
- 983 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.020 mm
- Orificios de montaje del anillo exterior (na)
- 16
- Círculo de pernos del anillo interior (Li)
- 905 mm
- Orificios de montaje del anillo interior (ni)
- 22
- Diámetro de los orificios del anillo exterior (Øa)
- 18 mm
- Especificación de los orificios de montaje del anillo interior (Mi)
- M12
Engranaje
- Diámetro primitivo del engranaje (d)
- 856 mm
- Módulo del engranaje (m)
- 8 mm
- Número de dientes (z)
- 107
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro IMO 92-20 0941/1-07263
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 92-20 0941/1-07263 |
| Certificado intercambiable con | IMO 92-20 0941/1-07263 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | IMO |
| Serie | 920 Serie |
| Modelo de referencia | 92-20 0941/1-07263 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodamiento de bolas con anillos de brida |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro exterior total (Daz) | 1047-0.17 mm |
| Diámetro interior total (di) | 840 mm |
| Peso del conjunto (G) | 69 kg |
| Altura total (H) | 56 mm |
| Diámetro interior del anillo exterior (Di) | 945,5 mm |
| Diámetro exterior del anillo interior (daz) | 941-0.14 mm |
| Diámetro de brida del anillo exterior a (a) | 983 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.020 mm |
| Orificios de montaje del anillo exterior (na) | 16 |
| Círculo de pernos del anillo interior (Li) | 905 mm |
| Orificios de montaje del anillo interior (ni) | 22 |
| Diámetro de los orificios del anillo exterior (Øa) | 18 mm |
| Especificación de los orificios de montaje del anillo interior (Mi) | M12 |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 856 mm |
| Módulo del engranaje (m) | 8 mm |
| Número de dientes (z) | 107 |
| Capacidades | |
| Fuerza circunferencial permitida, normal (fz_norm) | 28 kN |
| Fuerza circunferencial permitida, máxima (fz_max) | 50,5 kN |
| Capacidad de carga radial estática (Co_rad) | 269 kN |
| Capacidad de carga axial estática (Co_ax) | 630 kN |
| Capacidad de carga radial dinámica (C_rad) | 213 kN |
| Capacidad de carga axial dinámica (C_ax) | 214 kN |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

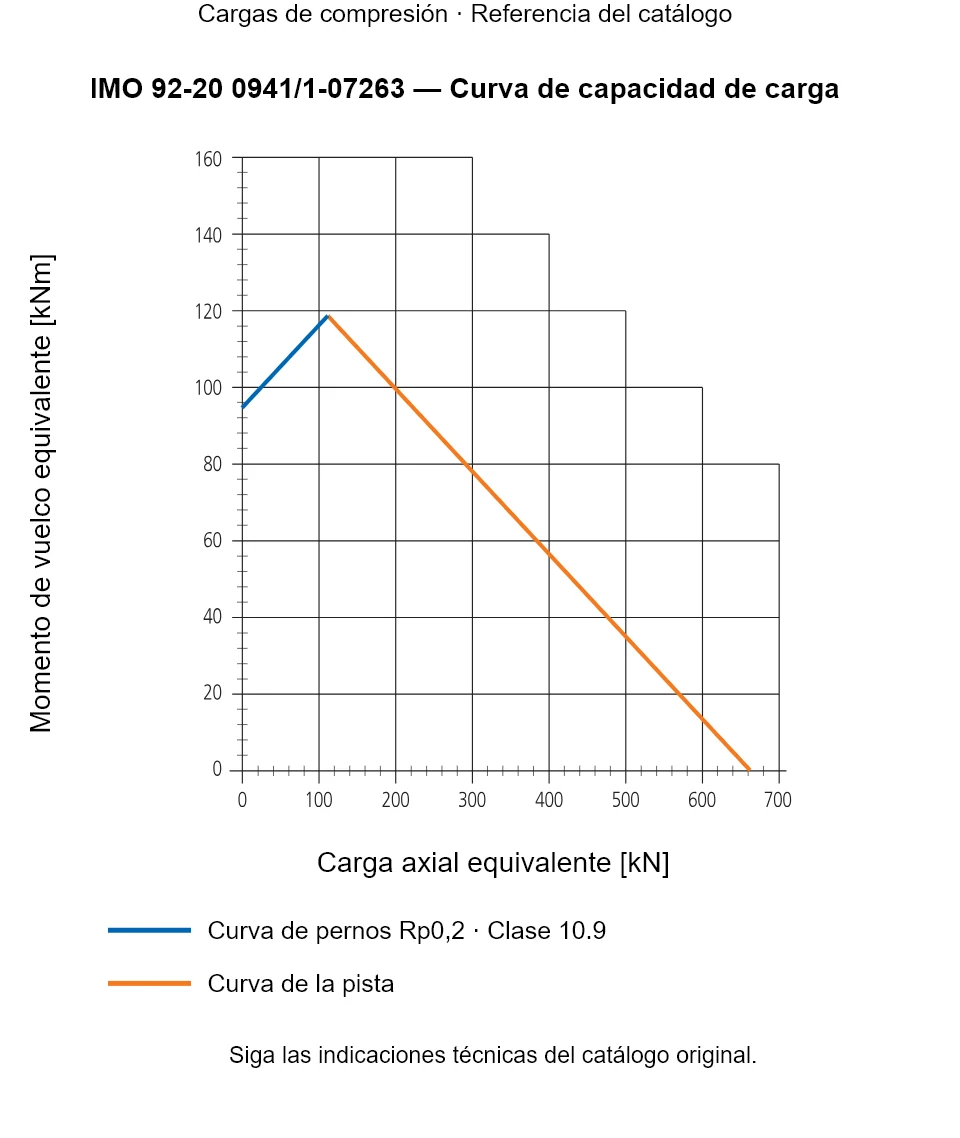

IMO 92-20 0941/1-07263 — Curva de capacidad de carga
IMO 92-20 0941/1-07263 — Curva de capacidad de carga
IMO 92-20 0941/1-07263 — Curva de capacidad de carga · Cargas de compresión · Referencia del catálogo. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para IMO 92-20 0941/1-07263
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
