Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

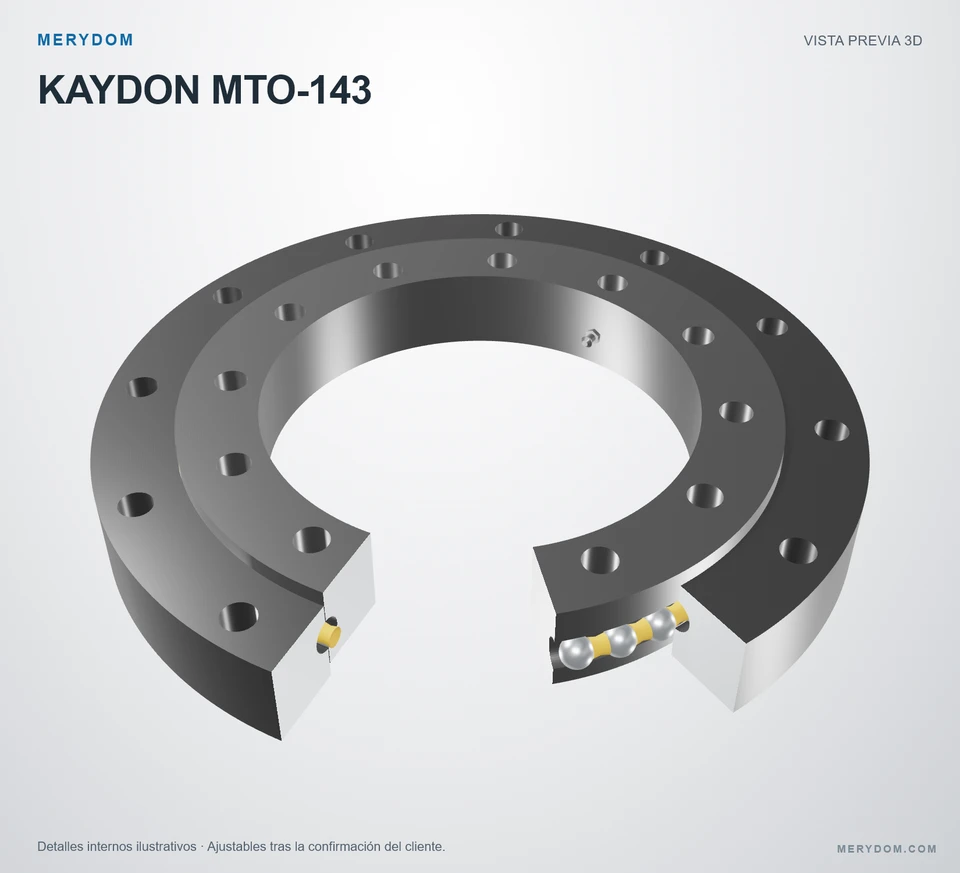

Rodamiento de giro de sustitución para Kaydon MTO-143
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon MTO-143. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Kaydon MTO-143. Serie: Mt. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Sin engranaje.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
MTO-143
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Kaydon MTO-143.
- Overall OD (Do)
- 9.803 in
- Overall ID (di)
- 5.630 in
- Altura total
- 1.339 in
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 12 / 12 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
- Compatibilidad dimensional
- Materiales controlados
- Documentación de fábrica

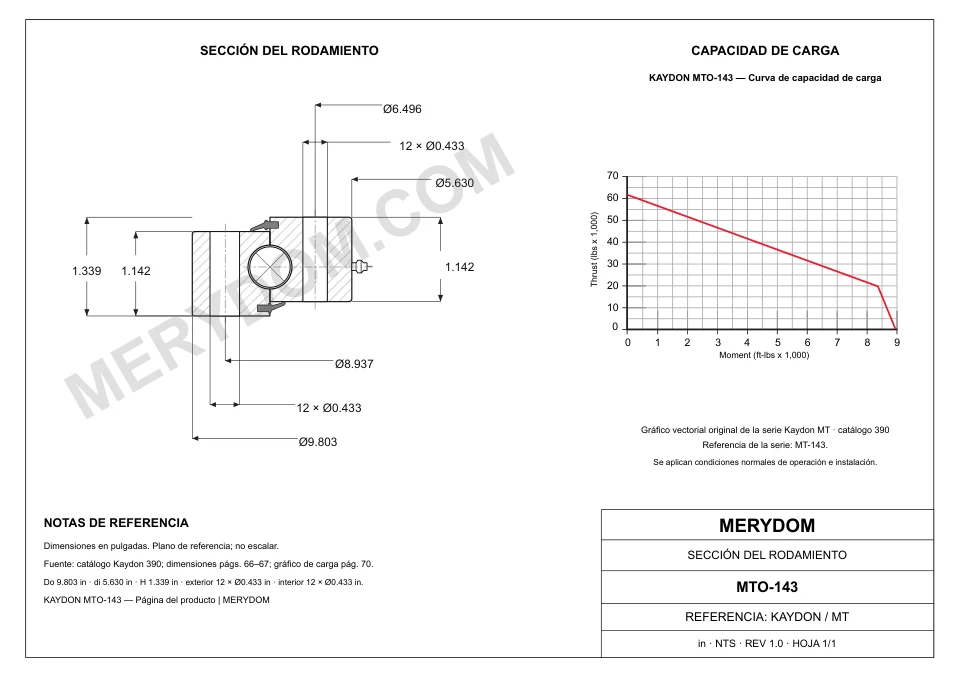

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro exterior total (Do)
- 9.803 inaproximadamente 249 mm
- Diámetro interior total (di)
- 5.630 inaproximadamente 143 mm
- Altura total (H)
- 1.339 inaproximadamente 34,01 mm
- Peso del conjunto (G)
- 15 lbaproximadamente 6,804 kg
- Altura del anillo interior (Hi)
- 1.142 inaproximadamente 29,01 mm
- Altura del anillo exterior (Ho)
- 1.142 inaproximadamente 29,01 mm
Montaje
- Círculo de pernos del anillo exterior (Lo)
- 8.937 inaproximadamente 227 mm
- Círculo de pernos del anillo interior (Li)
- 6.496 inaproximadamente 165 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Kaydon MTO-143
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | MTO-143 |
| Certificado intercambiable con | Kaydon MTO-143 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Kaydon |
| Serie | Mt Serie |
| Modelo de referencia | MTO-143 |
| Sistema de medición | PulgadasLa referencia métrica se muestra al lado |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Diámetro exterior total (Do) | 9.803 inaproximadamente 249 mm |
| Diámetro interior total (di) | 5.630 inaproximadamente 143 mm |
| Altura total (H) | 1.339 inaproximadamente 34,01 mm |
| Altura del anillo interior (Hi) | 1.142 inaproximadamente 29,01 mm |
| Altura del anillo exterior (Ho) | 1.142 inaproximadamente 29,01 mm |
| Círculo de pernos del anillo exterior (Lo) | 8.937 inaproximadamente 227 mm |
| Círculo de pernos del anillo interior (Li) | 6.496 inaproximadamente 165 mm |
| Peso del conjunto (G) | 15 lbaproximadamente 6,804 kg |
| Capacidades | |
| Capacidad de carga de momento (Crm) | 8950 ft·lbfaproximadamente 12,13 kN·m |
| Montaje | |
| Orificios de pernos del anillo exterior (no) | 12 orificios · 0.433 |
| Orificios de pernos del anillo interior (ni) | 12 orificios · 0.433 |
| Engranaje | |
| Engranaje integral | No aplicable |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

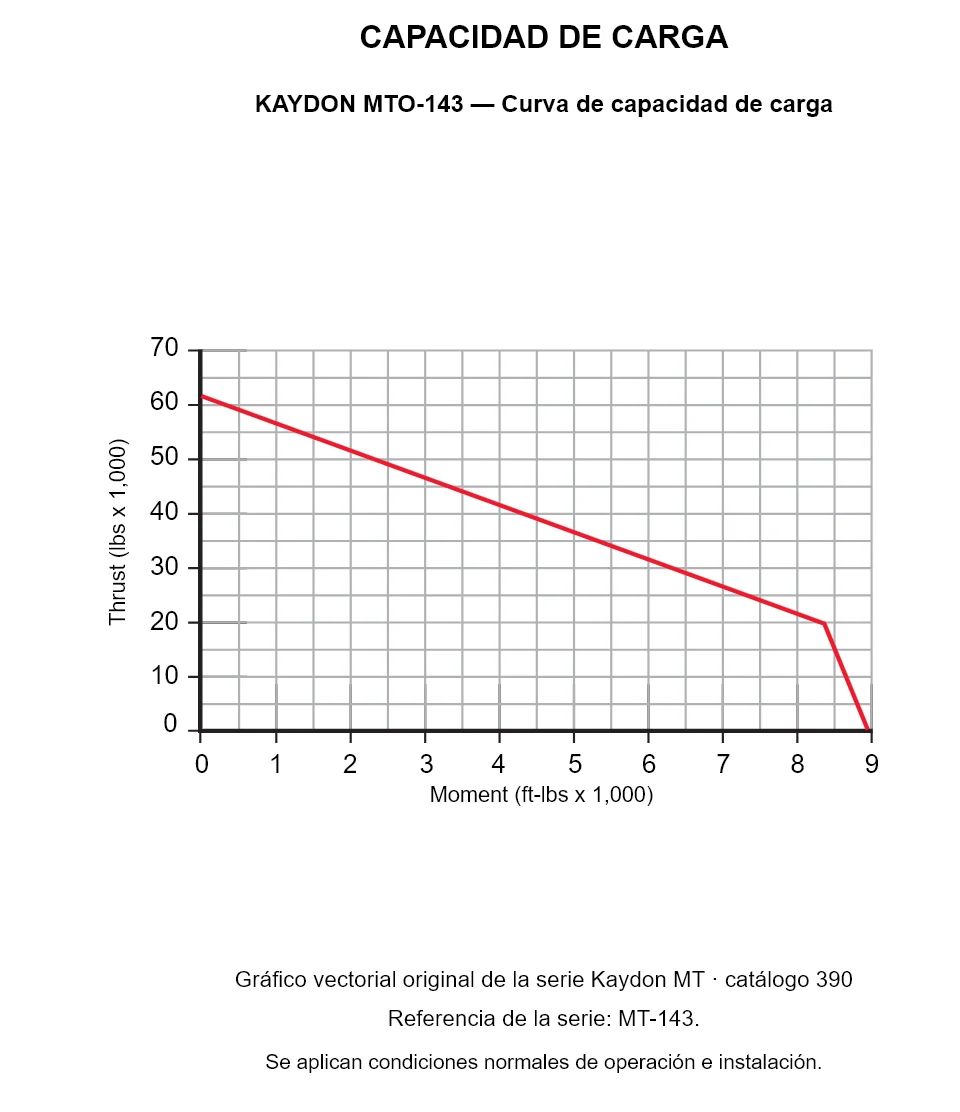

KAYDON MTO-143 — Curva de capacidad de carga
KAYDON MTO-143 — Curva de capacidad de carga
KAYDON MTO-143 — Curva de capacidad de carga. Referencia de la serie: MT-143. Se aplican condiciones normales de operación e instalación.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Kaydon MTO-143
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
