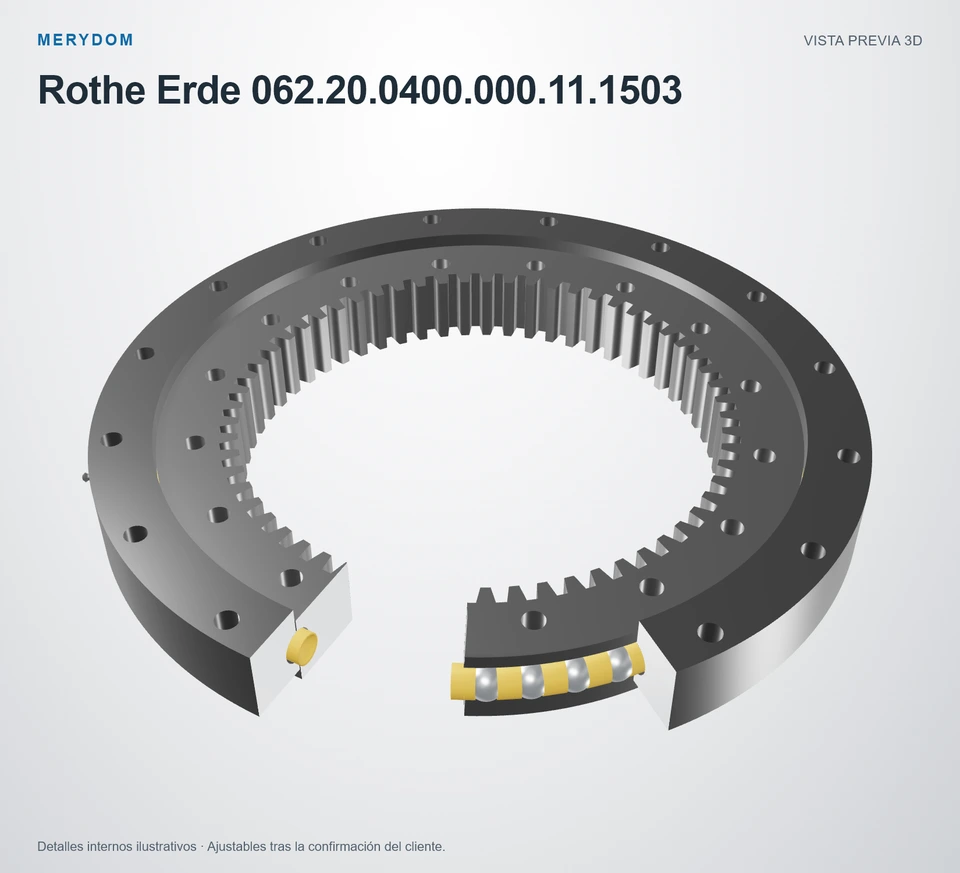

Rodamiento de giro de sustitución para Rothe Erde 062.20.0400.000.11.1503
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 062.20.0400.000.11.1503. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Rothe Erde 062.20.0400.000.11.1503. Serie: 06. Estructura del rodamiento: Bolas de contacto de cuatro puntos de una hilera. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
062.20.0400.000.11.1503
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 062.20.0400.000.11.1503.
- Overall OD (Do)
- 475 mm
- Overall ID (di)
- 300 mm
- Altura total
- 55 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 16 / 16 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos de una hilera
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro de la pista de rodadura (DL)
- 400 mm
- Diámetro exterior total (Da)
- 475 mm
- Diámetro interior total (Di)
- 300 mm
- Altura total (H)
- 55 mm
- Diámetro de catálogo O (O)
- 399 mm
- Diámetro de catálogo U (U)
- 401 mm
- Altura del anillo H1 (H1)
- 46 mm
- Altura del anillo H2 (H2)
- 46 mm
- Desplazamiento del anillo inferior Hu (Hu)
- 9 mm
- Desplazamiento del anillo superior Ho (Ho)
- 9 mm
- Peso del conjunto (Peso)
- 33 kg
Montaje
- Círculo de pernos del anillo exterior (La)
- 448 mm
- Círculo de pernos del anillo interior (Li)
- 352 mm
- Cantidad común de orificios de montaje (n)
- 16
- Diámetro común de los orificios de montaje (B)
- 13,5 mm
- Tamaño nominal del perno métrico (M)
- 12 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 305 mm
- Módulo del engranaje (m)
- 5 mm
- Número de dientes (z)
- 61
- Producto de desplazamiento de perfil x·m (x*m)
- -2,5 mm
- Ancho mínimo del dentado (bmin)
- 45 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Rothe Erde 062.20.0400.000.11.1503
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 062.20.0400.000.11.1503 |
| Certificado intercambiable con | Rothe Erde 062.20.0400.000.11.1503 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 06 Serie |
| Modelo de referencia | 062.20.0400.000.11.1503 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos de una hilera |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 400 mm |
| Diámetro exterior total (Da) | 475 mm |
| Diámetro interior total (Di) | 300 mm |
| Altura total (H) | 55 mm |
| Diámetro de catálogo O (O) | 399 mm |
| Diámetro de catálogo U (U) | 401 mm |
| Altura del anillo H1 (H1) | 46 mm |
| Altura del anillo H2 (H2) | 46 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 9 mm |
| Desplazamiento del anillo superior Ho (Ho) | 9 mm |
| Peso del conjunto (Peso) | 33 kg |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 448 mm |
| Círculo de pernos del anillo interior (Li) | 352 mm |
| Cantidad común de orificios de montaje (n) | 16 |
| Diámetro común de los orificios de montaje (B) | 13,5 mm |
| Tamaño nominal del perno métrico (M) | 12 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 305 mm |
| Módulo del engranaje (m) | 5 mm |
| Número de dientes (z) | 61 |
| Producto de desplazamiento de perfil x·m (x*m) | -2,5 mm |
| Ancho mínimo del dentado (bmin) | 45 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 14,13 kN |
| Fuerza circunferencial permitida, máxima (X2) | 28,25 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 2 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

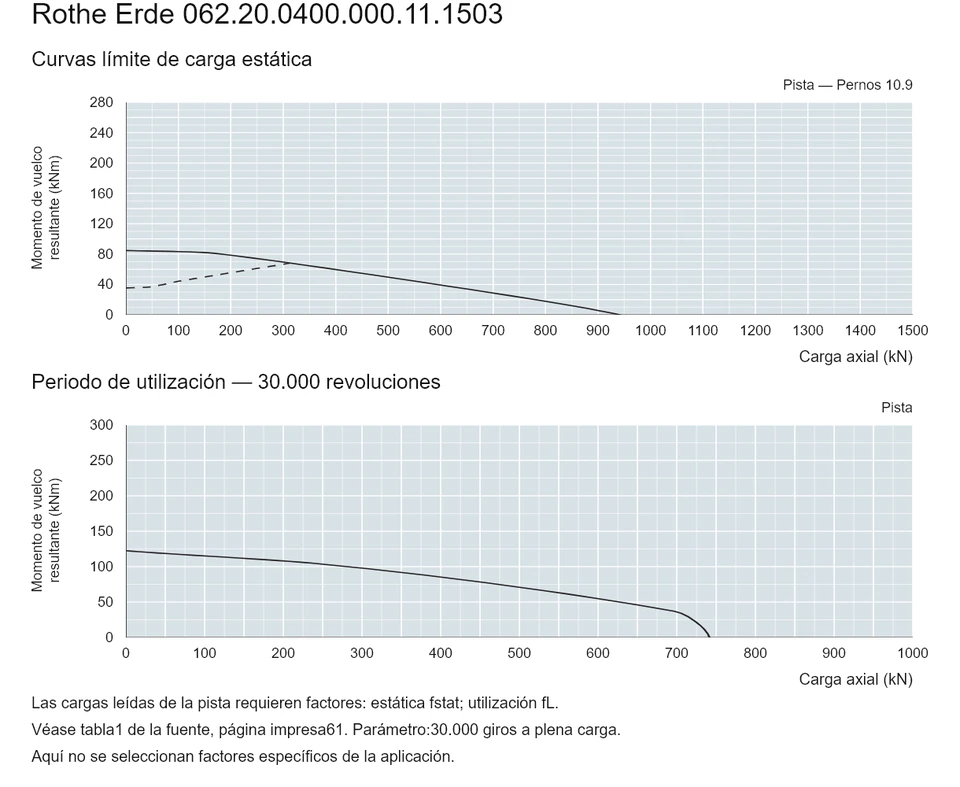

Gráfico de capacidad de carga de la serie 06
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Rothe Erde 062.20.0400.000.11.1503
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
