Rodamiento de giro de sustitución para Rothe Erde 092.20.1246.991.21.1503
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 092.20.1246.991.21.1503. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Rothe Erde 092.20.1246.991.21.1503. Serie: 09. Estructura del rodamiento: Bolas de contacto de cuatro puntos de dos hileras. Disposición del engranaje: Engranaje interno.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
092.20.1246.991.21.1503
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 092.20.1246.991.21.1503.
- Overall OD (Do)
- 1364 mm
- Overall ID (di)
- 1090 mm
- Altura total
- 92 mm
- Disposición del engranaje
- Engranaje interno
- Orificios de montaje
- 64 / 64 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos de dos hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

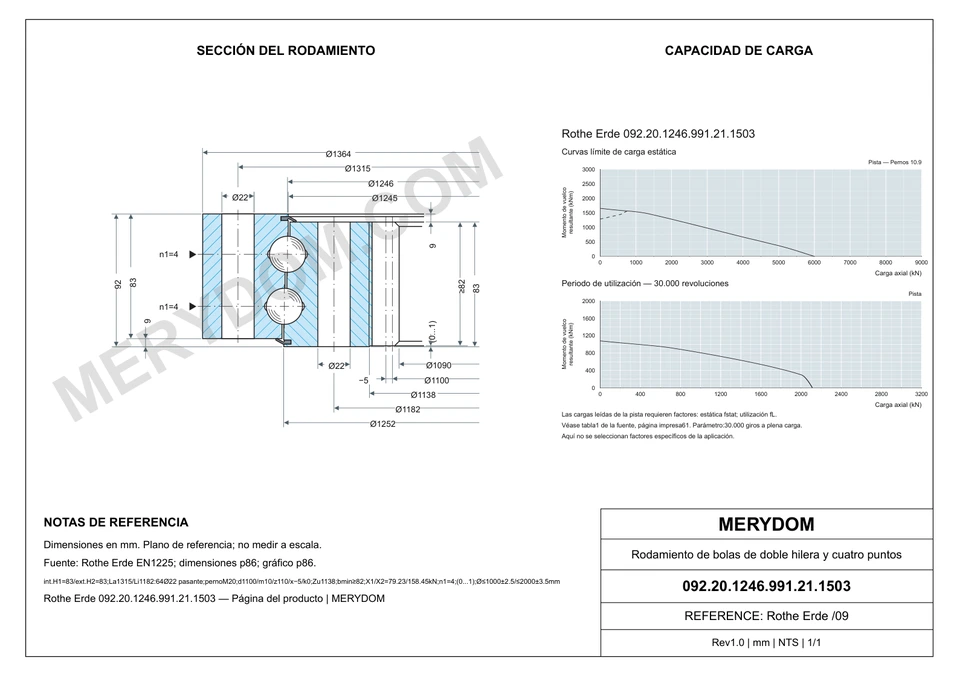

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro de la pista de rodadura (DL)
- 1.246 mm
- Diámetro exterior total (Da)
- 1.364 mm
- Diámetro interior total (Di)
- 1.090 mm
- Altura total (H)
- 92 mm
- Diámetro de catálogo O (O)
- 1.245 mm
- Diámetro de catálogo U (U)
- 1.252 mm
- Altura del anillo H1 (H1)
- 83 mm
- Altura del anillo H2 (H2)
- 83 mm
- Desplazamiento del anillo inferior Hu (Hu)
- 9 mm
- Desplazamiento del anillo superior Ho (Ho)
- 9 mm
- Peso del conjunto (Peso)
- 281 kg
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.315 mm
- Círculo de pernos del anillo interior (Li)
- 1.182 mm
- Cantidad común de orificios de montaje (n)
- 64
- Diámetro común de los orificios de montaje (B)
- 22 mm
- Tamaño nominal del perno métrico (M)
- 20 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 1.100 mm
- Módulo del engranaje (m)
- 10 mm
- Número de dientes (z)
- 110
- Producto de desplazamiento de perfil x·m (x*m)
- -5 mm
- Producto de corrección de altura de cabeza k·m (k*m)
- 0 mm
- Ancho mínimo del dentado (bmin)
- 82 mm
- Diámetro del cuello de raíz Zu (Zu)
- 1.138 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Rothe Erde 092.20.1246.991.21.1503
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 092.20.1246.991.21.1503 |
| Certificado intercambiable con | Rothe Erde 092.20.1246.991.21.1503 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 09 Serie |
| Modelo de referencia | 092.20.1246.991.21.1503 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos de dos hileras |
| Disposición del engranaje | Engranaje interno |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 1.246 mm |
| Diámetro exterior total (Da) | 1.364 mm |
| Diámetro interior total (Di) | 1.090 mm |
| Altura total (H) | 92 mm |
| Diámetro de catálogo O (O) | 1.245 mm |
| Diámetro de catálogo U (U) | 1.252 mm |
| Altura del anillo H1 (H1) | 83 mm |
| Altura del anillo H2 (H2) | 83 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 9 mm |
| Desplazamiento del anillo superior Ho (Ho) | 9 mm |
| Peso del conjunto (Peso) | 281 kg |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.315 mm |
| Círculo de pernos del anillo interior (Li) | 1.182 mm |
| Cantidad común de orificios de montaje (n) | 64 |
| Diámetro común de los orificios de montaje (B) | 22 mm |
| Tamaño nominal del perno métrico (M) | 20 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 1.100 mm |
| Módulo del engranaje (m) | 10 mm |
| Número de dientes (z) | 110 |
| Producto de desplazamiento de perfil x·m (x*m) | -5 mm |
| Producto de corrección de altura de cabeza k·m (k*m) | 0 mm |
| Ancho mínimo del dentado (bmin) | 82 mm |
| Diámetro del cuello de raíz Zu (Zu) | 1.138 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 79,23 kN |
| Fuerza circunferencial permitida, máxima (X2) | 158,45 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 4 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

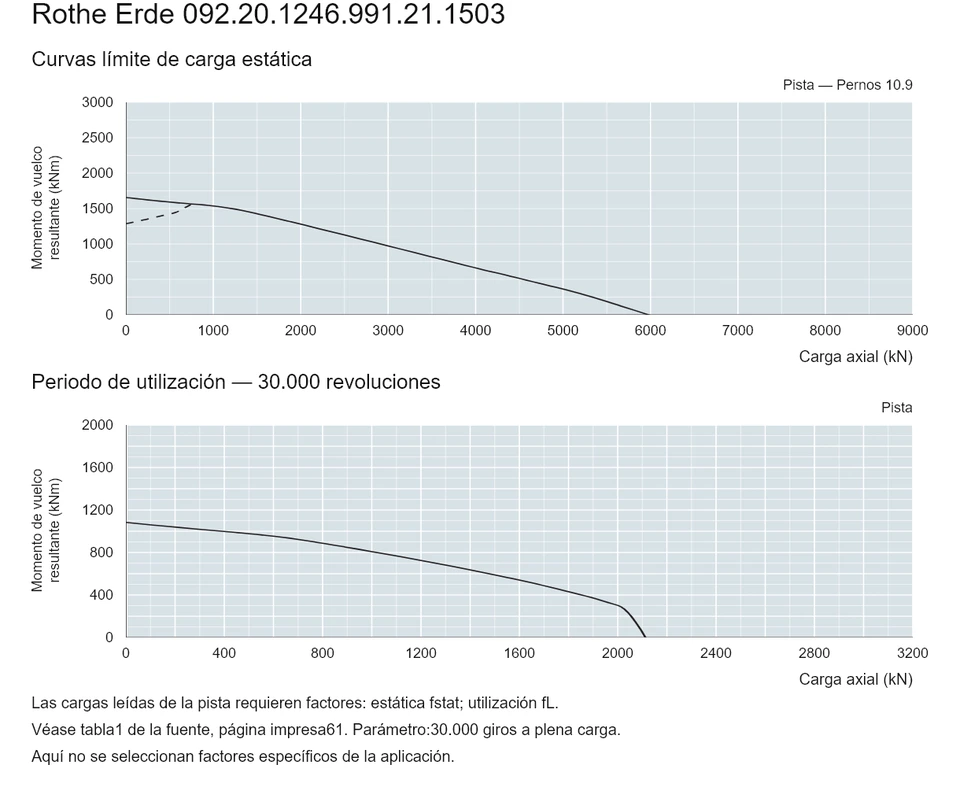

Gráfico de capacidad de carga de la serie 09
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Rothe Erde 092.20.1246.991.21.1503
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
