Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

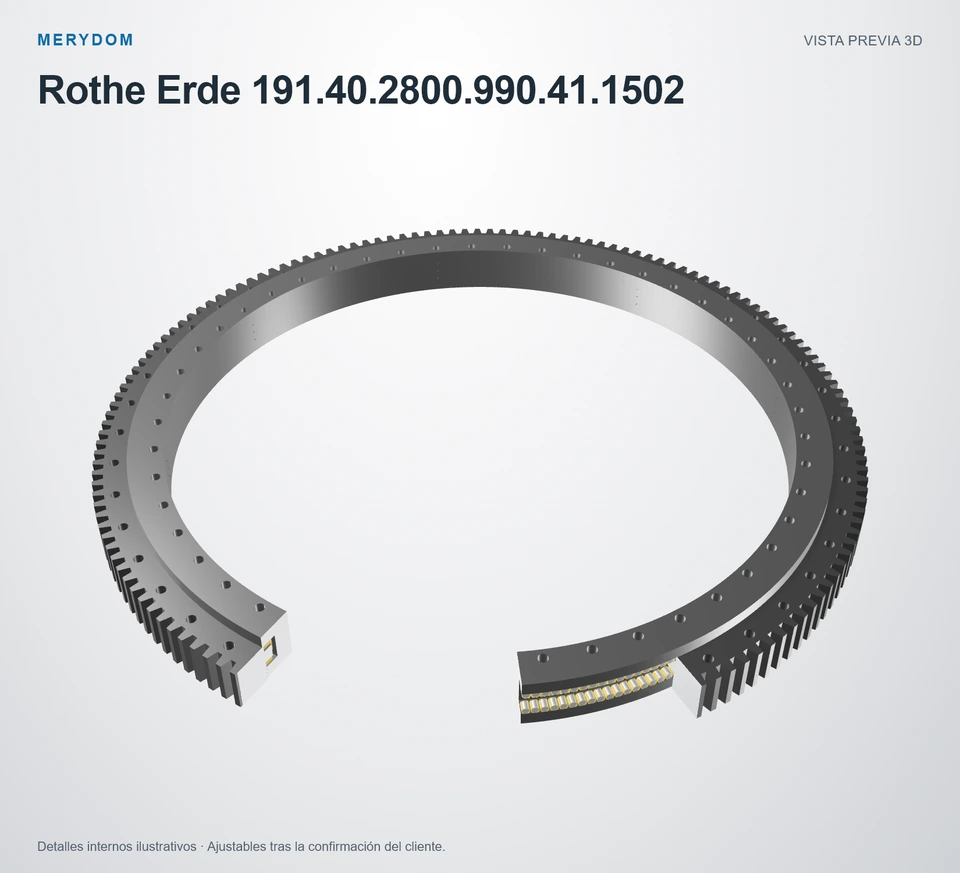

Rodamiento de giro de sustitución para Rothe Erde 191.40.2800.990.41.1502
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 191.40.2800.990.41.1502. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: Rothe Erde 191.40.2800.990.41.1502. Serie: 19. Estructura del rodamiento: Rodillos de tres hileras. Disposición del engranaje: Engranaje externo.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
191.40.2800.990.41.1502
Verificado por MERYDOMNivel 3 · Registro de verificación técnicaRodamiento de giro fabricado por MERYDOM y verificado para intercambiar con Rothe Erde 191.40.2800.990.41.1502.
- Overall OD (Do)
- 3136,0 mm
- Overall ID (di)
- 2562 mm
- Altura total
- 220 mm
- Disposición del engranaje
- Engranaje externo
- Orificios de montaje
- 48 / 48 exterior / interior
- Diseño del rodamiento
- Rodillos de tres hileras
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

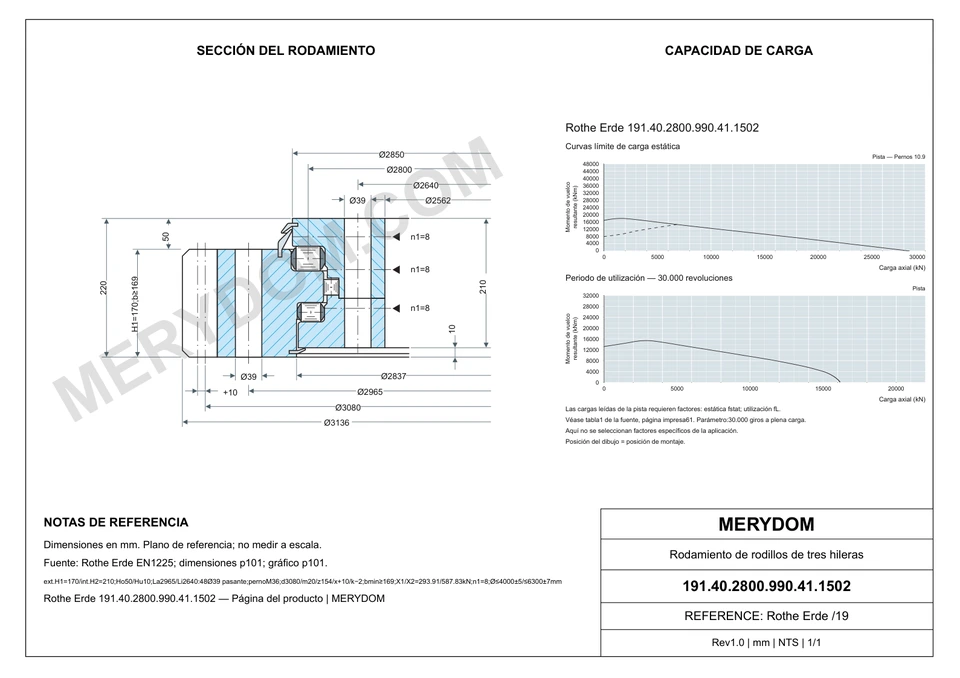

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Diámetro de la pista de rodadura (DL)
- 2.800 mm
- Diámetro exterior total (Da)
- 3.136 mm
- Diámetro interior total (Di)
- 2.562 mm
- Altura total (H)
- 220 mm
- Diámetro de catálogo O (O)
- 2.850 mm
- Diámetro de catálogo U (U)
- 2.837 mm
- Altura del anillo H1 (H1)
- 170 mm
- Altura del anillo H2 (H2)
- 210 mm
- Desplazamiento del anillo inferior Hu (Hu)
- 10 mm
- Desplazamiento del anillo superior Ho (Ho)
- 50 mm
- Peso del conjunto (Peso)
- 3.267 kg
Montaje
- Círculo de pernos del anillo exterior (La)
- 2.965 mm
- Círculo de pernos del anillo interior (Li)
- 2.640 mm
- Cantidad común de orificios de montaje (n)
- 48
- Diámetro común de los orificios de montaje (B)
- 39 mm
- Tamaño nominal del perno métrico (M)
- 36 mm
Engranaje
- Diámetro primitivo del engranaje (d)
- 3.080 mm
- Módulo del engranaje (m)
- 20 mm
- Número de dientes (z)
- 154
- Producto de desplazamiento de perfil x·m (x*m)
- 10 mm
- Producto de corrección de altura de cabeza k·m (k*m)
- -2 mm
- Ancho mínimo del dentado (bmin)
- 169 mm
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro Rothe Erde 191.40.2800.990.41.1502
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | 191.40.2800.990.41.1502 |
| Certificado intercambiable con | Rothe Erde 191.40.2800.990.41.1502 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | Rothe Erde |
| Serie | 19 Serie |
| Modelo de referencia | 191.40.2800.990.41.1502 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Rodillos de tres hileras |
| Disposición del engranaje | Engranaje externo |
| Dimensiones | |
| Diámetro de la pista de rodadura (DL) | 2.800 mm |
| Diámetro exterior total (Da) | 3.136 mm |
| Diámetro interior total (Di) | 2.562 mm |
| Altura total (H) | 220 mm |
| Diámetro de catálogo O (O) | 2.850 mm |
| Diámetro de catálogo U (U) | 2.837 mm |
| Altura del anillo H1 (H1) | 170 mm |
| Altura del anillo H2 (H2) | 210 mm |
| Desplazamiento del anillo inferior Hu (Hu) | 10 mm |
| Desplazamiento del anillo superior Ho (Ho) | 50 mm |
| Peso del conjunto (Peso) | 3.267 kg |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 2.965 mm |
| Círculo de pernos del anillo interior (Li) | 2.640 mm |
| Cantidad común de orificios de montaje (n) | 48 |
| Diámetro común de los orificios de montaje (B) | 39 mm |
| Tamaño nominal del perno métrico (M) | 36 mm |
| Engranaje | |
| Diámetro primitivo del engranaje (d) | 3.080 mm |
| Módulo del engranaje (m) | 20 mm |
| Número de dientes (z) | 154 |
| Producto de desplazamiento de perfil x·m (x*m) | 10 mm |
| Producto de corrección de altura de cabeza k·m (k*m) | -2 mm |
| Ancho mínimo del dentado (bmin) | 169 mm |
| Capacidades | |
| Fuerza circunferencial permitida, normal (X1) | 293,91 kN |
| Fuerza circunferencial permitida, máxima (X2) | 587,83 kN |
| Otros datos | |
| Cantidad de engrasadores (n1) | 8 |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.
CAPACIDAD DE CARGA DE LA SERIE

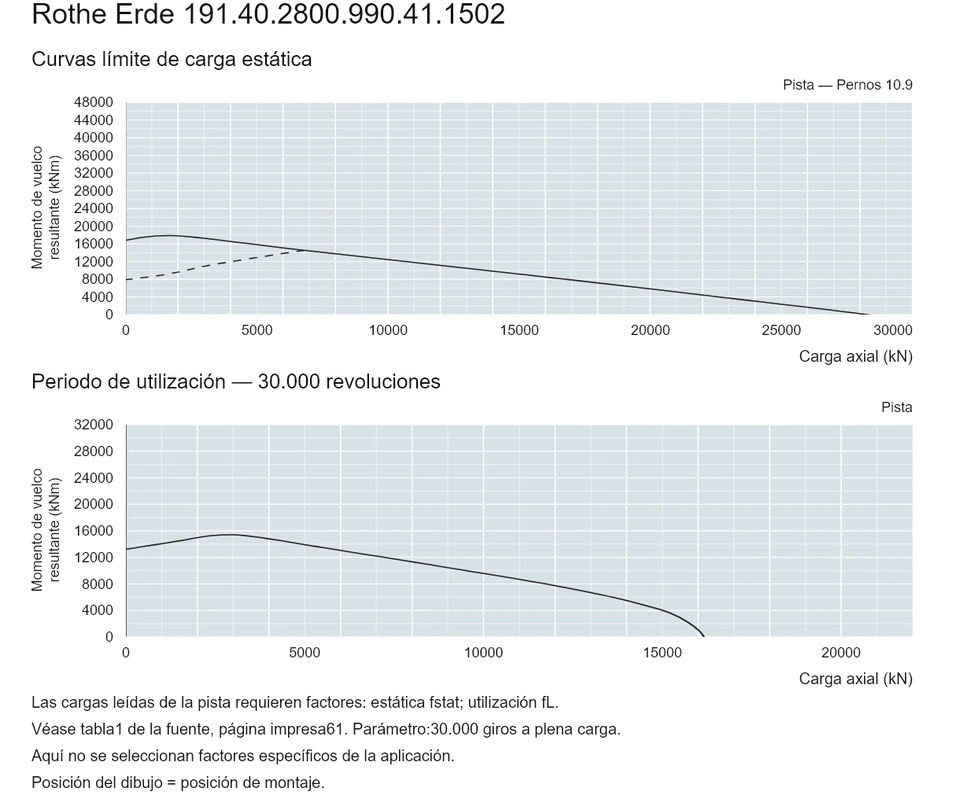

Gráfico de capacidad de carga de la serie 19
Utilice la designación del modelo en la leyenda del catálogo como referencia inicial de capacidad de momento y empuje.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para Rothe Erde 191.40.2800.990.41.1502
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
SOPORTE DE REEMPLAZOS MERYDOM
Solicitar precio y entrega¿Listo para confirmar precio, entrega y aplicación?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 191.40.2800.990.41.1502.
