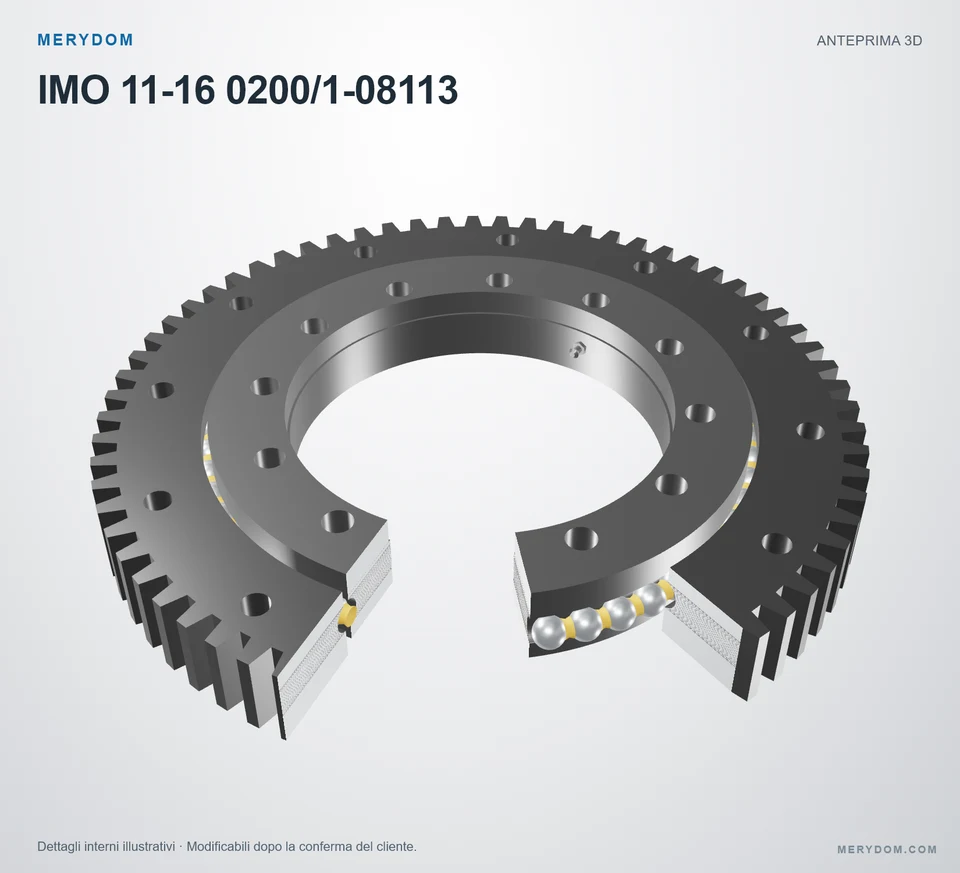

Cuscinetto di rotazione sostitutivo per IMO 11-16 0200/1-08113
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 11-16 0200/1-08113. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 11-16 0200/1-08113. Serie: 116. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
11-16 0200/1-08113
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 11-16 0200/1-08113.
- Overall OD (Do)
- 280 mm
- Overall ID (di)
- 140 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 240 / 12 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 280 mm
- Diametro interno totale (di)
- 140 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 9 mm
- Fori di montaggio anello esterno (na)
- 240
- Diametro comune dei fori di montaggio (B)
- 12 mm
- Circonferenza bulloni anello interno (Li)
- 160 mm
- Fori di montaggio anello interno (ni)
- 12
Dentatura
- Diametro primitivo dentatura (d)
- 272 mm
- Modulo della dentatura (m)
- 4 mm
- Numero di denti (z)
- 68

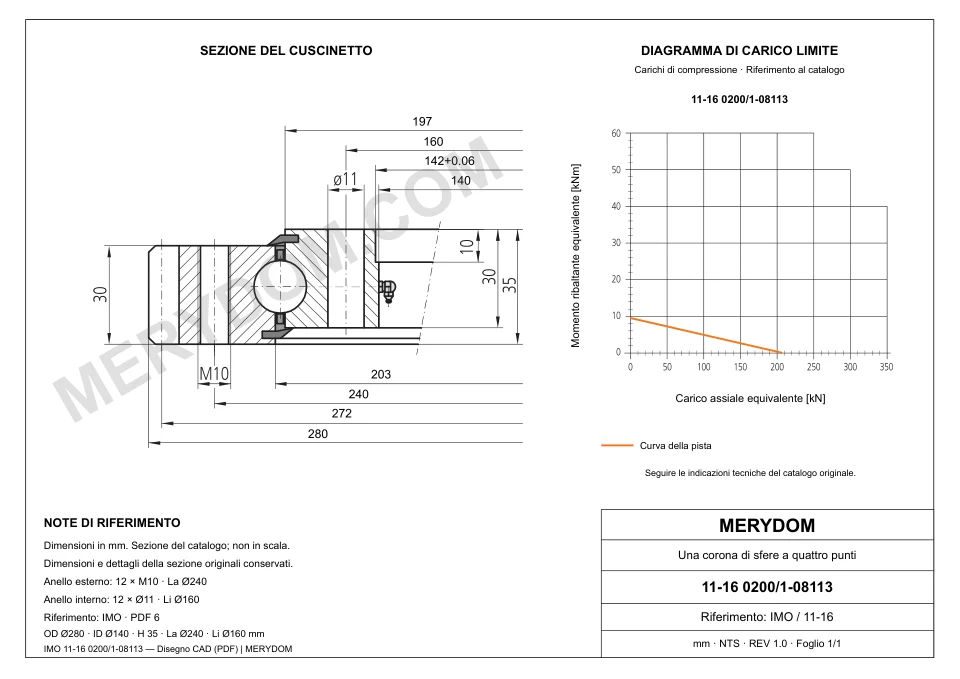

SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 11-16 0200/1-08113
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 11-16 0200/1-08113 |
| Certificato intercambiabile con | IMO 11-16 0200/1-08113 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 116 Serie |
| Modello di riferimento | 11-16 0200/1-08113 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 280 mm |
| Diametro interno totale (di) | 140 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 9 mm |
| Fori di montaggio anello esterno (na) | 240 |
| Diametro comune dei fori di montaggio (B) | 12 mm |
| Circonferenza bulloni anello interno (Li) | 160 mm |
| Fori di montaggio anello interno (ni) | 12 |
| Dentatura | |
| Diametro primitivo dentatura (d) | 272 mm |
| Modulo della dentatura (m) | 4 mm |
| Numero di denti (z) | 68 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 9,2 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 17 kN |
| Capacità di carico radiale statica (Co_rad) | 101 kN |
| Capacità di carico assiale statica (Co_ax) | 207 kN |
| Capacità di carico radiale dinamica (C_rad) | 99 kN |
| Capacità di carico assiale dinamica (C_ax) | 85 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

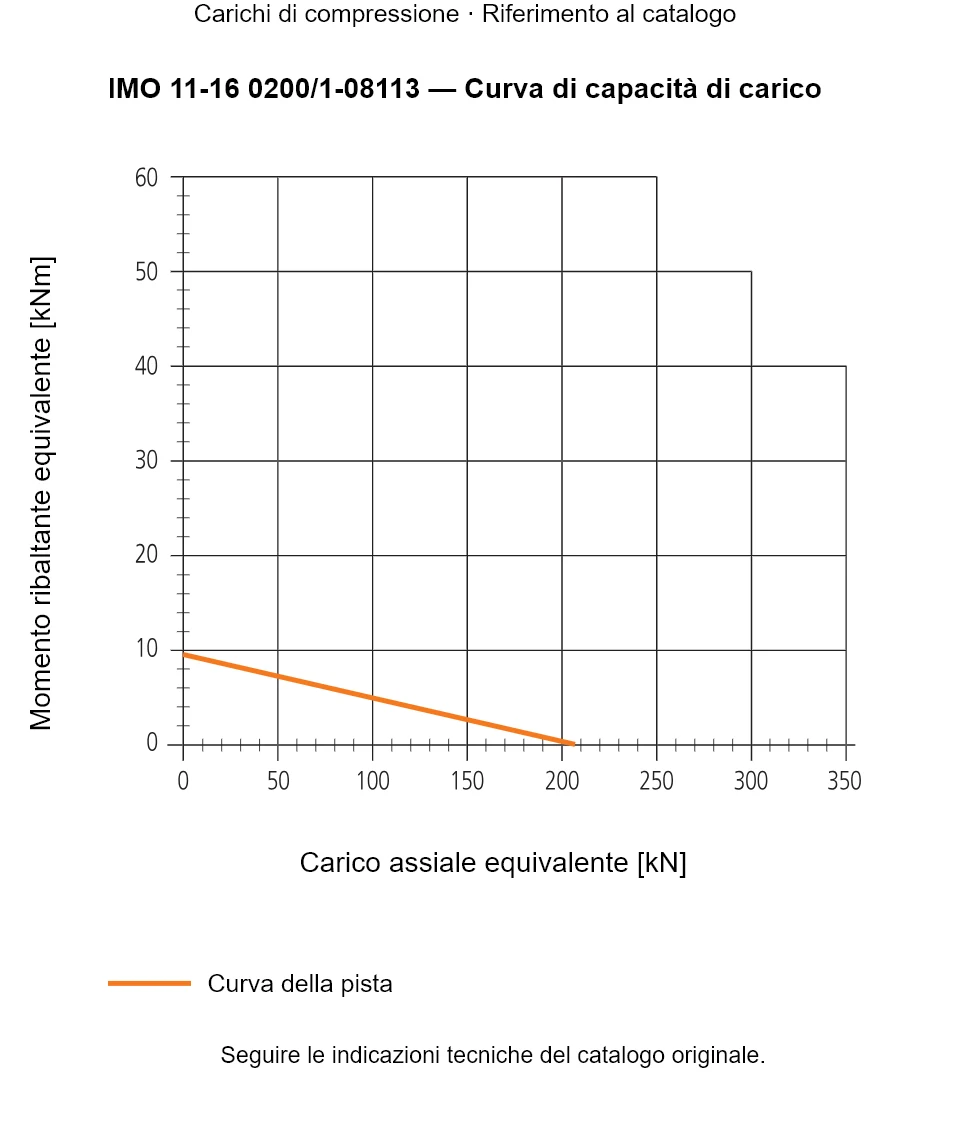

Grafico di carico della serie 116
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 11-16 0200/1-08113
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
SUPPORTO RICAMBI MERYDOM
Richiedi prezzo e consegnaPronto per prezzo, consegna e conferma applicativa?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 11-16 0200/1-08113.
