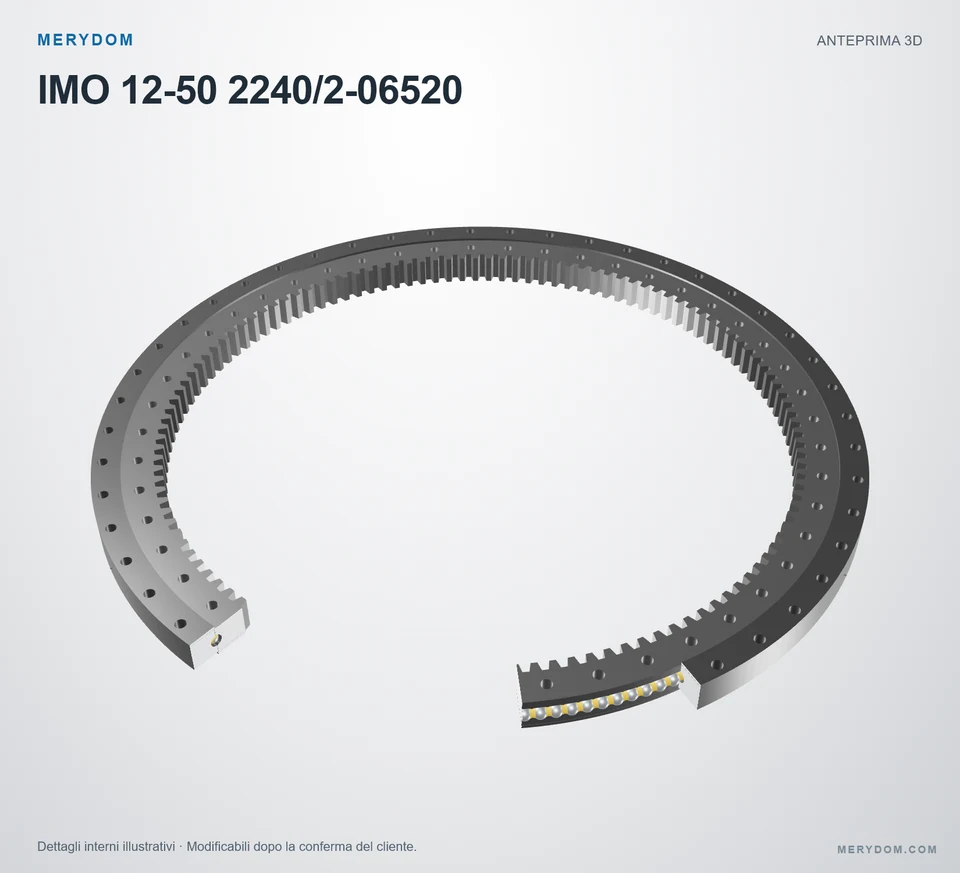

Cuscinetto di rotazione sostitutivo per IMO 12-50 2240/2-06520
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-50 2240/2-06520. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 12-50 2240/2-06520. Serie: 150. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura interna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
12-50 2240/2-06520
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 12-50 2240/2-06520.
- Overall OD (Do)
- 2411 mm
- Overall ID (di)
- 1984 mm
- Altezza totale
- 109 mm
- Configurazione dentatura
- Dentatura interna
- Fori di fissaggio
- 48 / 48 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Compatibilità dimensionale
- Materiali controllati
- Documentazione di fabbrica

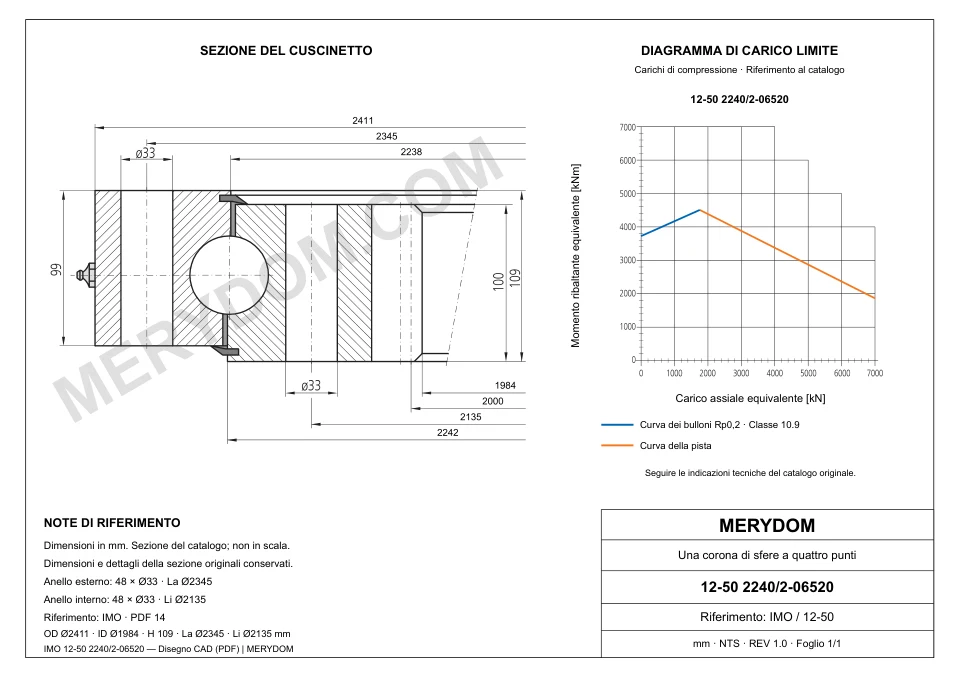

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 2.411 mm
- Diametro interno totale (di)
- 1.984 mm
- Altezza totale (H)
- 109 mm
- Diametro interno anello esterno (Di)
- 2.238 mm
- Diametro esterno anello interno (da)
- 2.242 mm
- Peso del gruppo (G)
- 961 kg
- Altezza dell’anello interno
- 100 mm
- Altezza dell’anello esterno
- 99 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 2.345 mm
- Fori di montaggio anello esterno (n)
- 48
- Circonferenza bulloni anello interno (Li)
- 2.135 mm
- Fori di montaggio anello interno (n)
- 48
- Diametro fori anello esterno (Øa)
- 33 mm
- Diametro fori anello interno (Øi)
- 33 mm
Dentatura
- Diametro primitivo dentatura (do)
- 2.000 mm
- Modulo della dentatura (m)
- 16 mm
- Numero di denti (z2)
- 125
- Coefficiente di spostamento del profilo (x2)
- -0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 12-50 2240/2-06520
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 12-50 2240/2-06520 |
| Certificato intercambiabile con | IMO 12-50 2240/2-06520 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 150 Serie |
| Modello di riferimento | 12-50 2240/2-06520 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura interna |
| Dimensioni | |
| Diametro esterno totale (Da) | 2.411 mm |
| Diametro interno totale (di) | 1.984 mm |
| Altezza totale (H) | 109 mm |
| Diametro interno anello esterno (Di) | 2.238 mm |
| Diametro esterno anello interno (da) | 2.242 mm |
| Peso del gruppo (G) | 961 kg |
| Altezza dell’anello interno | 100 mm |
| Altezza dell’anello esterno | 99 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 2.345 mm |
| Fori di montaggio anello esterno (n) | 48 |
| Circonferenza bulloni anello interno (Li) | 2.135 mm |
| Fori di montaggio anello interno (n) | 48 |
| Diametro fori anello esterno (Øa) | 33 mm |
| Diametro fori anello interno (Øi) | 33 mm |
| Dentatura | |
| Diametro primitivo dentatura (do) | 2.000 mm |
| Modulo della dentatura (m) | 16 mm |
| Numero di denti (z2) | 125 |
| Coefficiente di spostamento del profilo (x2) | -0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 166 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 290 kN |
| Capacità di carico radiale statica (Co_rad) | 3.917 kN |
| Capacità di carico assiale statica (Co_ax) | 10.482 kN |
| Capacità di carico radiale dinamica (C_rad) | 1.198 kN |
| Capacità di carico assiale dinamica (C_ax) | 1.395 kN |
| Gioco radiale | 0–0.4 mm |
| Gioco assiale | 0–0.75 mm |
| Altri dati | |
| Materiale degli anelli da catalogo di riferimento (interno / esterno) | 42CrMo4V |
| Specifica degli ingrassatori da catalogo di riferimento | 9–12 |
| Numero di ingrassatori (MERYDOM) | 9 |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

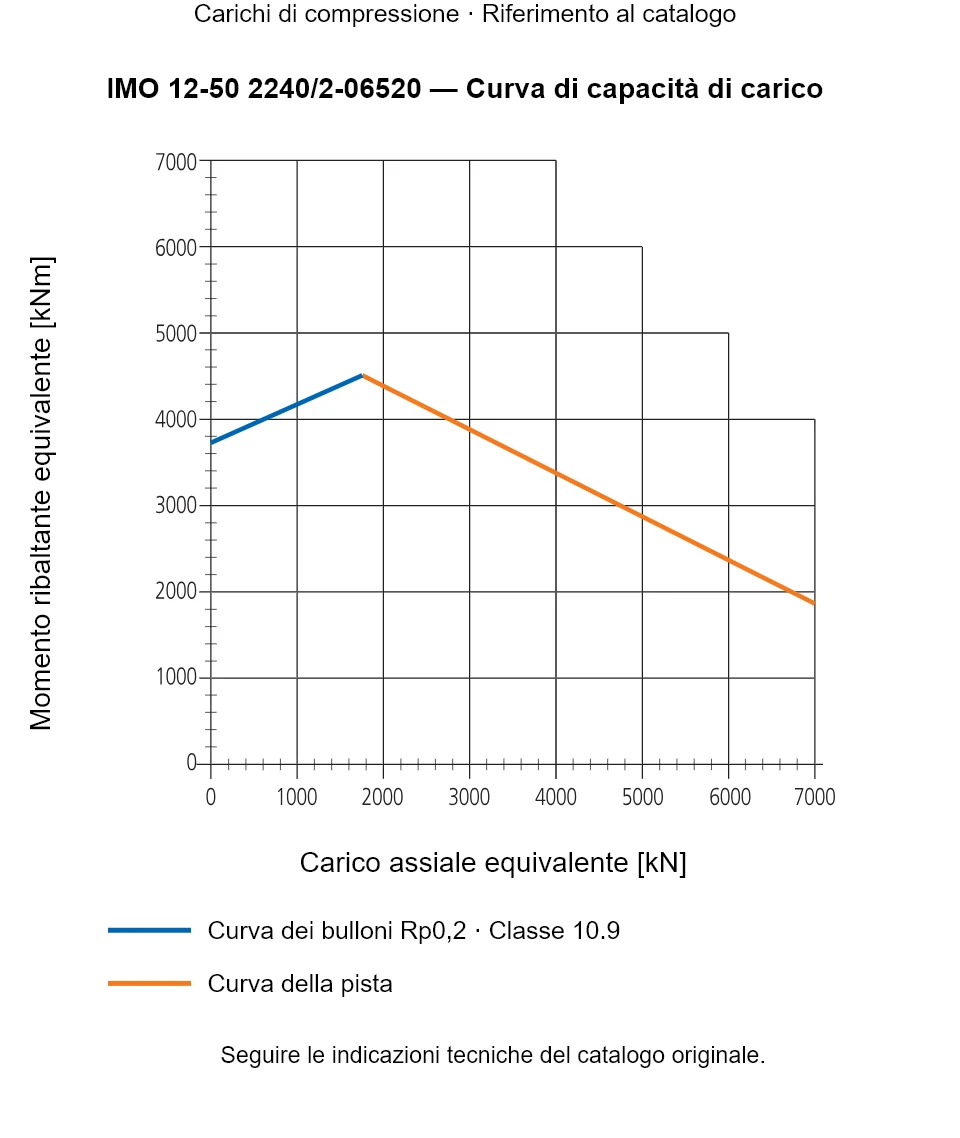

IMO 12-50 2240/2-06520 — Curva di capacità di carico
IMO 12-50 2240/2-06520 — Curva di capacità di carico
IMO 12-50 2240/2-06520 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 12-50 2240/2-06520
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
