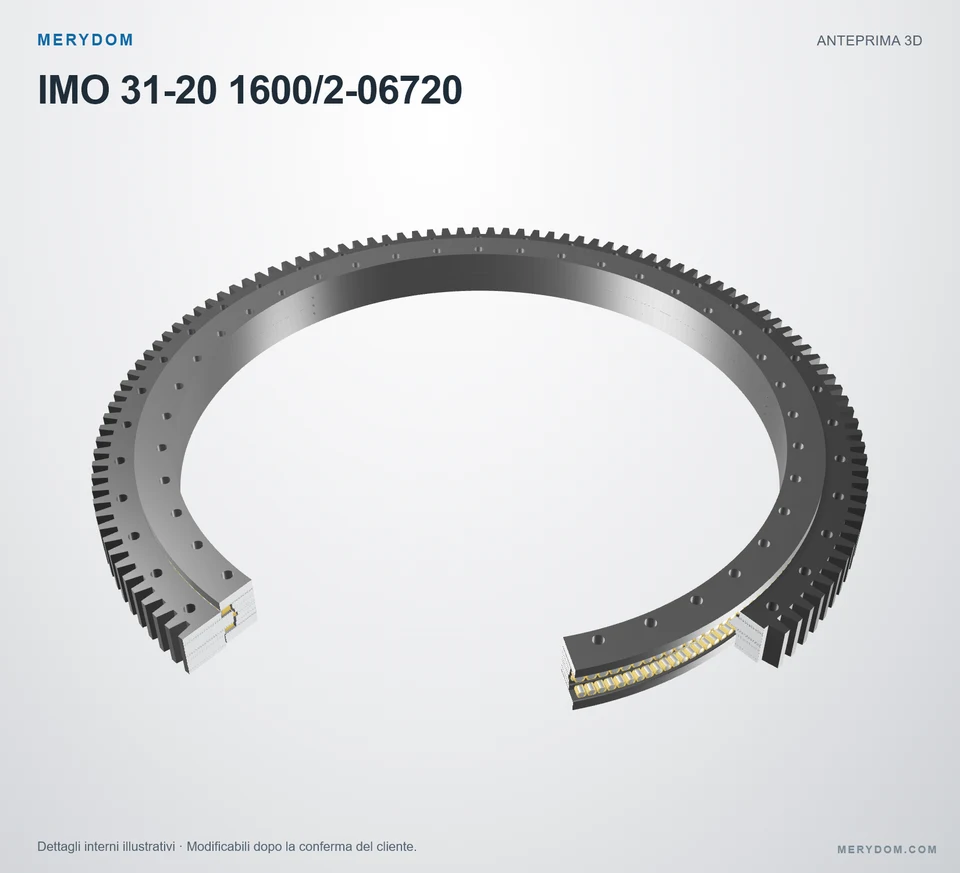

Cuscinetto di rotazione sostitutivo per IMO 31-20 1600/2-06720
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 31-20 1600/2-06720. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 31-20 1600/2-06720. Serie: 320. Struttura del cuscinetto: Rulli a tre file. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
31-20 1600/2-06720
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 31-20 1600/2-06720.
- Overall OD (Do)
- 1831.2 mm
- Overall ID (di)
- 1453 mm
- Altezza totale
- 132 mm
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 40 / 40 esterno / interno
- Design del cuscinetto
- Rulli a tre file
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 1.831,2 mm
- Diametro interno totale (di)
- 1.453 mm
- Peso del gruppo (G)
- 731 kg
- Altezza totale (H)
- 132 mm
- Diametro interno anello esterno (Di)
- 1.632 mm
- Diametro esterno anello interno (da)
- 1.630 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 1.705 mm
- Circonferenza bulloni anello interno (Li)
- 1.505 mm
- Fori di montaggio anello esterno (na)
- 40
- Fori di montaggio anello interno (n)
- 40
- Diametro fori anello esterno (Øa)
- 26 mm
- Diametro fori anello interno (Øi)
- 26 mm
Dentatura
- Diametro primitivo dentatura (d)
- 1.792 mm
- Modulo della dentatura (m)
- 14 mm
- Numero di denti (z)
- 128
- Coefficiente di spostamento del profilo (x)
- 0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 31-20 1600/2-06720
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 31-20 1600/2-06720 |
| Certificato intercambiabile con | IMO 31-20 1600/2-06720 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 320 Serie |
| Modello di riferimento | 31-20 1600/2-06720 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Rulli a tre file |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 1.831,2 mm |
| Diametro interno totale (di) | 1.453 mm |
| Peso del gruppo (G) | 731 kg |
| Altezza totale (H) | 132 mm |
| Diametro interno anello esterno (Di) | 1.632 mm |
| Diametro esterno anello interno (da) | 1.630 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 1.705 mm |
| Circonferenza bulloni anello interno (Li) | 1.505 mm |
| Fori di montaggio anello esterno (na) | 40 |
| Fori di montaggio anello interno (n) | 40 |
| Diametro fori anello esterno (Øa) | 26 mm |
| Diametro fori anello interno (Øi) | 26 mm |
| Dentatura | |
| Diametro primitivo dentatura (d) | 1.792 mm |
| Modulo della dentatura (m) | 14 mm |
| Numero di denti (z) | 128 |
| Coefficiente di spostamento del profilo (x) | 0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 136 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 236 kN |
| Capacità di carico radiale statica (Co_rad) | 757 kN |
| Capacità di carico assiale statica, trazione (Co_ax_T) | 9.450 kN |
| Capacità di carico assiale statica, compressione (Co_ax_H) | 5.666 kN |
| Capacità di carico radiale dinamica (C_rad) | 451 kN |
| Capacità di carico assiale dinamica, trazione (C_ax_T) | 1.580 kN |
| Capacità di carico assiale dinamica, compressione (C_ax_H) | 1.156 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

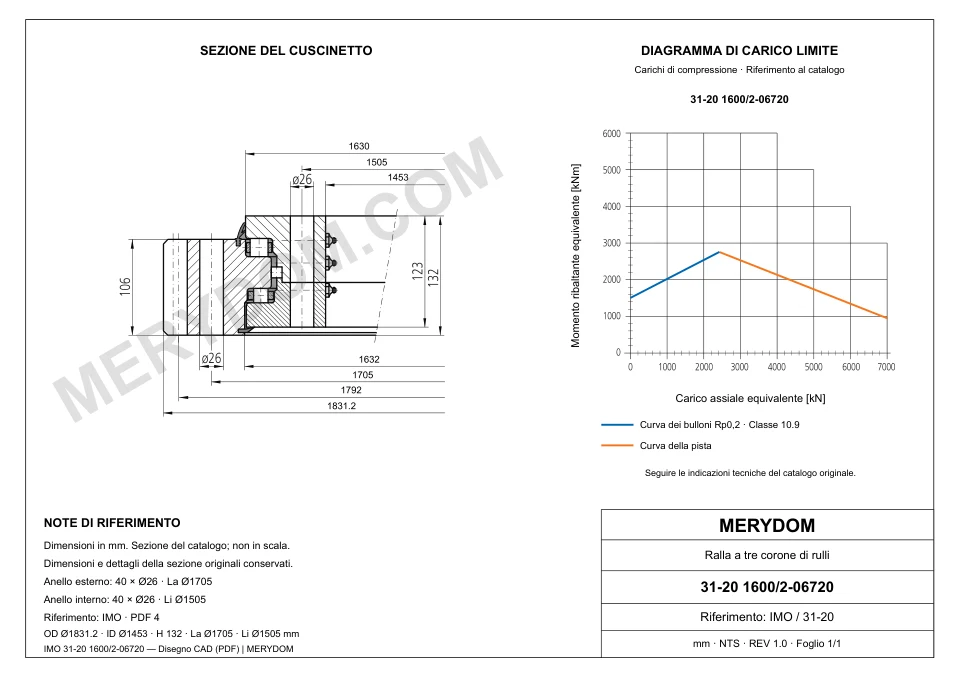

IMO 31-20 1600/2-06720 — Curva di capacità di carico
IMO 31-20 1600/2-06720 — Curva di capacità di carico

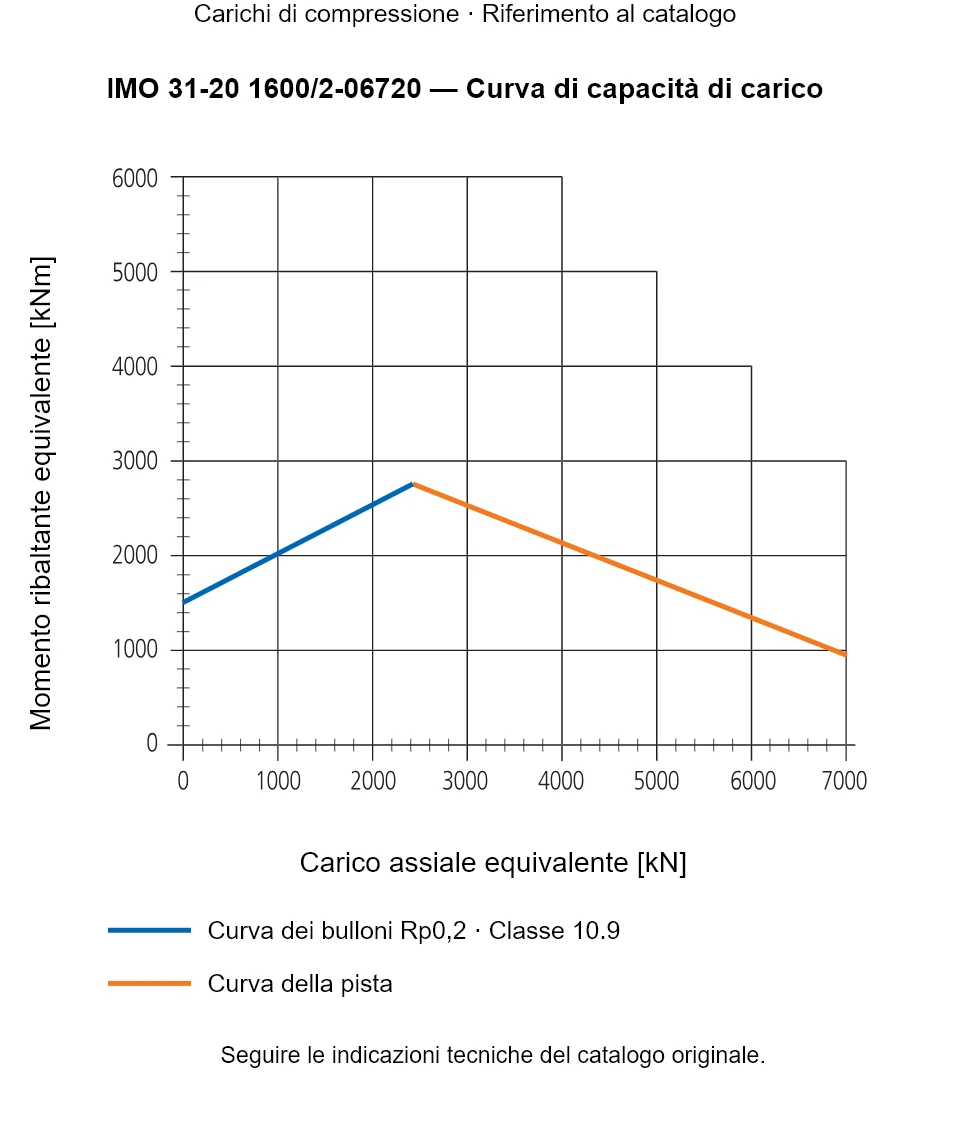

IMO 31-20 1600/2-06720 — Curva di capacità di carico · Carichi di compressione · Riferimento al catalogo. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 31-20 1600/2-06720
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
